I. ENONCE DU BESOIN : Le diagramme "Bête à cornes"

Nom : Date : Analyse fonctionnelle

Tondeuse à gazon

TD Note :

1^ère année STS

Page 1 sur 3

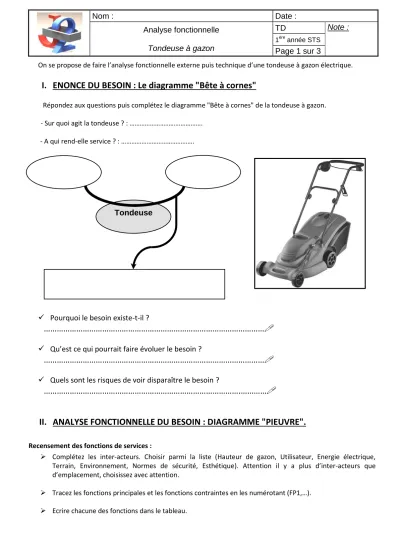

On se propose de faire l’analyse fonctionnelle externe puis technique d’une tondeuse à gazon électrique.

I. ENONCE DU BESOIN : Le diagramme "Bête à cornes"

Répondez aux questions puis complétez le diagramme "Bête à cornes" de la tondeuse à gazon.

- Sur quoi agit la tondeuse ? : ……….

- A qui rend-elle service ? : ……….



Pourquoi le besoin existe-t-il ?

………



Qu’est ce qui pourrait faire évoluer le besoin ?

………



Quels sont les risques de voir disparaître le besoin ?

……….…………

II. ANALYSE FONCTIONNELLE DU BESOIN : DIAGRAMME "PIEUVRE".

Recensement des fonctions de services :

 Complétez les inter-acteurs. Choisir parmi la liste (Hauteur de gazon, Utilisateur, Energie électrique, Terrain, Environnement, Normes de sécurité, Esthétique). Attention il y a plus d’inter-acteurs que d’emplacement, choisissez avec attention.

 Tracez les fonctions principales et les fonctions contraintes en les numérotant (FP1,…).

 Ecrire chacune des fonctions dans le tableau.

Tondeuse

Nom : Date : Analyse fonctionnelle

Tondeuse à gazon

TD Note :

1^ère année STS

Page 2 sur 3

Nom de la

fonction Désignation de la fonction Caractéristiques Critères Niveaux Flexibilité FC3

Respecter l’environnement.

FC2

S’adapter aux différents types de terrain.

Terrain accidenté - Pente - 20° F2

FP1

Permettre à l’utilisateur de réduire la hauteur de gazon.

Hauteur du gazon - Hauteur de coupe - 2 à 7 cm F1

Surface à tondre - Largeur de coupe - 34cm F1

FC5

Être esthétique.

FC1

Être alimenté en énergie électrique.

Source locale (prise de courant)

- Relier au secteur - 230V (50 Hz) F0

FC6

Faciliter la manipulation par l’utilisateur.

FC4

Être en conformité avec les Normes.

III. LECTURE DU CDCF

A l’aide du tableau page précédente répondre aux questions suivantes :

Quelle est la hauteur de coupe maximum ? ……….……….

Quelle est la fonction de service la plus « importante » pourquoi ? ……….…...

………...

Tondeuse

Fc5

Fc6

Fc4

Fc3 Fp1

Fc2 Fc1

Nom : Date : Analyse fonctionnelle

Tondeuse à gazon

TD Note :

1^ère année STS

Page 3 sur 3

Quels sont les caractéristiques, le critère d’appréciation, le niveau et la flexibilité de la fonction de service

« Respecter l’environnement » ? ….………...

………...

IV. ANALYSE FONCTIONNELLE TECHNIQUE : DIAGRAMME FAST.

On se propose d’établir le diagramme FAST de la fonction principale d’une tondeuse à gazon électrique munie d’un bac de ramassage.

Compléter le diagramme FAST (partiel) de la fonction principale « Réduire la hauteur de gazon » en utilisant la liste de fonctions techniques proposées.

Replacer les différentes solutions techniques utilisées.

Diagramme FAST (partiel) :

Extérieur au

produit Intérieur du produit

Fonction de service

Fonctions techniques

Solutions techniques

Niveau 1 Niveau 2

FS1

Réduire la hauteur de

gazon

FT 12

Récupérer le gazon coupé

FT 123

Stocker le gazon

FT 11

Couper le gazon

FT 111

Transformer l’énergie électrique en énergie mécanique

FT 122

Séparer le gazon de

l’air

Moteur électrique

Lame

Bac de ramassage Lame FT

121

Créer un flux d’air

Bac de ramassage FT

112

Transformer l’énergie mécanique en effort de

coupe

 Transformer l’énergie électrique en énergie mécanique

 Créer un flux d’air

 Couper le gazon

 Récupérer le gazon coupé

 Séparer le gazon de l’air

 Transformer l’énergie mécanique en effort de coupe

 Stocker le gazon
