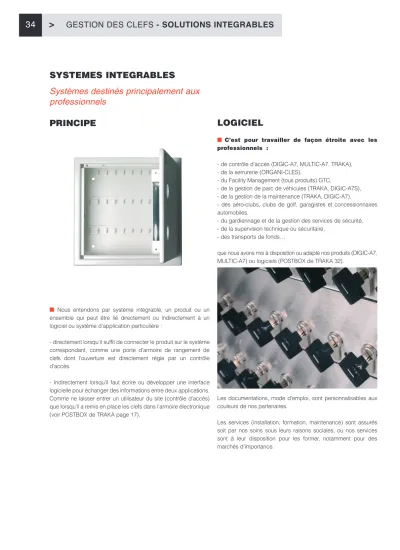

> GESTION DES CLEFS - SOLUTIONS INTEGRABLES

(1)

Systèmes destinés principalement aux professionnels

PRINCIPE

■ Nous entendons par système intégrable, un produit ou un ensemble qui peut être lié directement ou indirectement à un logiciel ou système d’application particulière :

- directement lorsqu’il suffit de connecter le produit sur le système correspondant, comme une porte d’armoire de rangement de clefs dont l’ouverture est directement régie par un contrôle d’accès.

- Indirectement lorsqu’il faut écrire ou développer une interface logicielle pour échanger des informations entre deux applications.

Comme ne laisser entrer un utilisateur du site (contrôle d’accès) que lorsqu’il a remis en place les clefs dans l’armoire électronique (voir POSTBOX de TRAKA page 17).

LOGICIEL

■ C’est pour travailler de façon étroite avec les professionnels :

- de contrôle d’accès (DIGIC-A7, MULTIC-A7, TRAKA), - de la serrurerie (ORGANI-CLES),

- du Facility Management (tous produits) GTC,

- de la gestion de parc de véhicules (TRAKA, DIGIC-A7S), - de la gestion de la maintenance (TRAKA, DIGIC-A7),

- des aéro-clubs, clubs de golf, garagistes et concessionnaires automobiles,

- du gardiennage et de la gestion des services de sécurité, - de la supervision technique ou sécuritaire,

- des transports de fonds…

que nous avons mis à disposition ou adapté nos produits (DIGIC-A7, MULTIC-A7) ou logiciels (POSTBOX de TRAKA 32).

Les documentations, mode d’emploi, sont personnalisables aux couleurs de nos partenaires.

Les services (installation, formation, maintenance) sont assurés soit par nos soins sous leurs raisons sociales, ou nos services sont à leur disposition pour les former, notamment pour des marchés d’importance.

(2)

DIGIC-A7 I ET MULTIC-A7 I Gestion de portes d’armoires ou de portes de casiers via un contrôle d’accès.

■ DESCRIPTION

>

> Dans le cas de la DIGIC-A7 I, sont mis à disposition de nos partenaires :

- soit une armoire pré-disposée à recevoir leur propre serrure électrique,

- soit une armoire entièrement pré-équipée, avec soit une serrure standard, ou une serrure « haute sécurité ».

- soit une pré-disposition adaptée à leur demande.

Les armoires DIGIC-A7 I sont livrables de plusieurs capacités : 30 – 60 – 90 – 100 – 200 ou 300 crochets .

Une serrure de secours peut être installée afin de libérer des clefs en urgence .

Toutes les connexions nécessaires à la mise en œuvre sont disponibles : alimentation, contacts de commande d’ouverture, contact de porte fermée/ouverte .

Les MINI MULTIC-A7 sont des armoires à casiers pouvant contenir des clefs, porte-clefs ou autres objets de petites dimensions.

Dans cette configuration un bornier est mis à disposition du contrôle d’accès, pour une gestion sélective des portes. Le nombre de portes dépend des possibilités du logiciel du contrôle d’accès.

Tous nos modèles (voir page 67) sont pilotables depuis votre contrôle d’accès via vos UTL et cartes E/S. Un bornier est mis à disposition à cet effet.

Ceci permet de gérer, de 1 à n casiers, de toutes tailles et de toutes profondeurs.

Les portes peuvent être équipées de contacts individuels (à partir du MULTIC-A7 « standard 8 » voir page 67 n°2) ou en série, pour la gestion des portes restées ouvertes.

B C

D

A

VERSIONS

A

B

C

D

(3)

Nous entendons par solutions prêtes à poser, tout produit ou solution pour la gestion, la protection, la distribution de vos clefs ou valeurs, que vous pourrez installer par vos soins ou ceux de vos services techniques.

Pour cela, chacun d’entre eux sera accompagné d’un mode d’emploi illustré en français. En cas de problème, une HOT LINE est à votre disposition pour vous aider ( + 33 (0)1 69 02 54 51 ).

Armoires fortes pour la protection de vos clefs ou valeurs, armoires mobiles pour le transport manuel ou à bord de véhicules, armoires de distribution ou de remise de clefs hors des heures ouvrées, gestion mécanique des trousseaux de clefs, des voitures, boitiers d’urgence pompiers, … toute une gamme dont le niveau de prix n’exclut pas la qualité !

Pour une ou plusieurs centaines de clefs, vous trouverez une solution à votre demande de sécurité ou de logistique.

(4)

KEYGUARD / UNIC-A7

Réf. : ddaannss llee tteexxttee

Boîte à clef d’urgence

■ DESCRIPTION

Les boîtiers KEYGUARD mettent à disposition, en cas d’urgence, des clefs ou badges d’accès. Sa fenêtre en plastique est conçue pour ne pas produire d’éclats ou tessons blessants, et ne pas pouvoir être remontée, après avoir été brisée. Le contenu du boîtier est caché par sécurité. L’alarme se déclenche par rupture des ergots latéraux à l’ouverture.

Deux modèles, l’un avec alarme sonore intégrée, à pile, l’autre avec mise à disposition d’un contact sec.

■ CARACTÉRISTIQUES

- Vert Réf. : PP003366KK000011,, ou rouge Réf. : PP003366KK000022 142 x 125 x 45 mm – encastrables

- Boîtier résine composite, fourni avec pile, vis de fixation, contacteurs L’UNIC-A7 protège une clef ou un trousseau dans un boîtier à serrure de sécurité. Réf. : PP000022GG000011

■ ■ ■

GAMME POINT D’ACCES

Réf. : CC003377PP000011 eett ssuuiivvaanntteess

KEYSAFE

^TM

original

■ DESCRIPTION

Le besoin de protéger ses clefs peut simplement être une mise à disposition de clefs sur site, sans traçabilité, mais avec autorisation. La gamme POINT d’ACCES, réunit un ensemble de solutions à codes mécaniques.

Les boîtiers KEYSAFE^TMORIGINAL de GE, se fixent au mur le kit de fixation est fourni – ou via une anse , directement sur un support robuste. Il est possible d’y intégrer jusqu’à 5 clefs pour le petit modèle, des clefs de taille plus importante ou des badges, pour le modèle industriel .

■ APPLICATIONS

Sociétés – sites industriels – collectivités – écoles…

D

C

B A D

C

B A

VERSIONS

A B C D

VERSIONS

A B C D

(5)

GAMME POINT D’ACCES

Réf. : CC003377PP001111 eett ssuuiivvaanntteess

KEYSAFE

^TM

et KEYSAFE

^TM

digital

■ DESCRIPTION

Derniers nés de la gamme, ces boîtiers de protection de clefs s’ouvrent d’une seule main pour un accès rapide .

En version électronique , ils permettent d’enregistrer les 9 dernières ouvertures. Le code est facilement modifiable. Facile à utiliser, d’un design soigné, ils sont disponibles de différentes couleurs, très résistants aux intempéries et aux chocs. Vous saurez à quelle heure est entré l’utilisateur.

Depuis le particulier, en passant par les collectivités territoriales : issues de secours, prestations de services, locations…

■ ■ ■

DIGIC-A7 M

Réf. : PP000022GG000044 eett PP000022GG000055

Armoires de protection de clefs à fermeture mécanique

■ DESCRIPTION

C’est toute une gamme d’armoires de différentes tailles, conçues comme la gamme DIGIC-A7, en acier peint 3 mm . De haute facture, aux gonds montés à l’intérieur, elles sont verrouillées par des serrures de qualité et de haute sécurité.

A l’intérieur, vous pourrez y déposer vos clefs (crochets) vos données informatiques, médicaments, valeurs…

Pour ceux qui souhaitent une armoire de qualité, mais sans satisfaire aux coûts de l’électronique : garages – concierges – agences immobilières…

Tailles et précisions dans les pages « DIGIC-A7 ».

A B D

C

B A

VERSIONS

A B C D

VERSIONS

A B C D

(6)

MAXIC-A7

Réf. : PP003344MM000011 eett ssuuiivvaanntteess

Protection des clefs, données, médicaments, valeurs.

■ DESCRIPTION

Cette gamme répond à un souci de protection des clefs, mais aussi de valeurs, documents, médicaments, PC et données, bijoux, contre le vol, le feu ou autres agressions.

Sont ici principalement évoquées les armoires pour la protection et le rangement des clefs, mais une large gamme pour d’autres applications, et leurs accessoires, sont disponibles.

Le dessin et la forme des armoires ont été étudiés pour une utilisation ergonomique et aisée. La modularité des éléments est importante et permet de nombreux aménagements intérieurs.

De 13 à 3000 crochets, choisissez votre armoire en fonction de vos besoins, panachés à des casiers ou tiroirs de rangement si nécessaire. L’adaptation est également possible en fonction de la longueur des clefs.

Ces armoires répondent à des normes de résistance internationales et européennes en fonction des modèles et destinations.

Elles peuvent être équipées de contrôle d’accès à code ou à badge, de serrures à combinaison, de ventilation avec thermostat, points d’alimentation – pour contenir l’informatique ainsi protégée – et autres options s/d.

VERSIONS

A

B

C

D

(7)

MOBIC-A7

Réf. : PP000022BB000011 eett ssuuiivvaanntteess

Système de protection des clefs pendant leur transport

■ DESCRIPTION

Il est parfois nécessaire de transporter ses clefs sur sites. Cette gamme de systèmes de transport respecte des impératifs plus ou moins sécuritaires :

> Armoire portable de transport de clefs, « valise » qui peut être tenue en main (poignée) .

> Système de rangement et de protection des clefs permettant le transport dans une voiture d’un nombre important de clefs : gardiennage, maintenance .

> Système TRAKA de gestion électronique des clefs, avec

verrouillage des portes-clefs et traçabilité des mouvements. Une gestion en temps réel peut être assurée par voie GSM ou GPRS, et l’exploitant avoir l’œil sur les clefs d’intervention en permanence.

Notamment pour les intervenants en maintenance, gardiennage, prestations de service, pour lesquels transporter avec soi un nombre plus ou moins important de clefs est une nécessité.

■ CONSEILS

Nous saurons vous construire ou vous adapter l’installation qu’exigera votre métier. N’hésitez pas à nous consulter.

B A

D C

VERSIONS

A

B

C

D

(8)

KEY SECURITY BOX

Réf. : PP003388AA000011 eett ssuuiivvaanntteess

Rendu sécurisé des clefs.

■ DESCRIPTION

La KEY SECURITY BOX, ou KSB a été spécialement développée pour les professionnels garages, loueurs de voiture ou véhicules spécifiques. Ils souhaitaient permettre à leurs clients de laisser leurs clefs en l’absence du personnel d’accueil ou en dehors des heures d’ouverture de bureau.

Son mode d’emploi est extrêmement simple. Il suffit de tourner la roue dans le sens de la flèche pour que l’ouverture apparaisse , mettre le trousseau de clef dans l’ouverture , relacher la roue pour qu’elle revienne dans sa position d’attente. Les clefs tombent naturellement dans le corps de l’armoire .

Pour récupérer les clefs, il suffit à l’exploitant d’ouvrir cette dernière lorsqu’il est de retour .

L’armoire KSB possède des dimensions standard, mais de nombreuses adaptations sont possibles : pied support en l’absence de mur porteur – roue à droite ou à gauche – conduit de récupération de clefs à l’intérieur d’un bâtiment, pour une KSB à l’extérieur, modèles en applique ou encastrés…

La KSB a été contrôlée et testée.

>

> Dimensions : 355 x 215 x 175 mm (H x l x p)

>

> Poids : 19 kg

>

> Epaisseur face avant :8 mm d’acier

>

> Serrure :type coffre-fort

>

> Couleur :gris métal

Elle possède de nombreuses références : loueurs, concessionnaires automobiles, garages et réparations rapides, toutes les grandes marques, mais aussi les sociétés de taxis, de services, de location de résidences, appartements, mobile-homes, campings, …

■ CONSEILS

Chaque fabrication est identique à l’original de la KSB qui a été contrôlée et testée, et possède donc les mêmes garanties de qualité. Si vous n’étiez pas satisfait, elle vous serait reprise et remboursée.

4

3 2

1

MODE D’EMPLOI

1 2 3 4

(9)

MODE D’EMPLOI

1 2 3 4

CLE MANAGER

Réf. : PP000033KK000011 eett ssuuiivvaanntteess

Gestion mécanique des clefs et valeurs.

■ DESCRIPTION

CLE MANAGER est un système mécanique de gestion des clefs, badges, outils ou autres objets de valeur.

Il permet de savoir d’un seul coup d’œil : « qui a pris quelle clef » L’utilisation est simple et pratique, et fonctionne sur le principe du donnant/donnant.

Les clefs, ou autres objets auxquels vous voudriez avoir accès, sont scellés sur des porte-clefs (PEG) de rétention. Ces pegs de rétention sont bloqués dans les alvéoles correspondantes du CLE MANAGER. Il faut posséder un (ou plusieurs) PEG de retrait, pour libérer les clefs souhaitées, introduisez votre PEG de retrait dans l’alvéole voisin correspondant , et tournez le d’un quart de tour

. Le PEG de rétention est ainsi libéré par le mécanisme . Votre PEG de retrait restant bloqué dans son alvéole, il indique

« qui a pris quelle clef ! ».

Pour remettre les clefs en place, pratiquez à l’inverse et reprenez votre PEG de retrait.

>

> Différentes capacités et dimensions (l x h x p) :

CLE MANAGER 1 : une clef 135 x 75 x 80 mm CLE MANAGER 25 : 25 clefs 545 x 255 x 80 mm CLE MANAGER 50 : 50 clefs 545 x 445 X 80 mm CLE MANAGER 75 : 75 clefs 545 x 635 x 80 mm CLE MANAGER 100 : 100 clefs 545 x 825 x 80 mm CLE MANAGER 150 : 150 clefs 545 x 1200 x 80 mm

Gestion des clefs, des véhicules, des outils, des sacs de valeurs.

4 3 2

1

(10)

CLE MANAGER Accessoires

■ DESCRIPTION

> CLE MANAGER portable avec poignée . réf : PP000033PP000011

> Plaques numérotées et personnalisables pour la gestion de parc automobiles. Elles s’accrochent au rétroviseur. réf : AA000033PP000011

> Chaque système CLE MANAGER est livré avec autant de PEGS de rétention que nécessaire et un lot proportionnel de PEGS de retrait. Il est possible d’en acquérir en supplément, également numérotés, et de toutes couleurs .

PEG de retrait : réf : PP000033OO000011 PEG de rétention : réf : PP000033OO000022

> Des scellés adaptés, personnalisables, numérotables ou

inscriptibles, sont disponibles (voir page 54) .

■ ■ ■

CLE MANAGER Options

■ DESCRIPTION

Pour une utilisation plus sécuritaire, mettant à l’abri les clefs, il est possible d’intégrer des CLE MANAGER dans une armoire sécurisée, type DIGIC-A7 (voir page 46).

L’identifiant peut alors être un code, un badge, ou de la biométrie.

Le logiciel LOGIC-A7 en assure le paramétrage et les historiques (voir page 50).

Les applications CLE MANAGER touchent aux outillages , téléphones ou « bips » portables, matériel de démonstration, véhicules de parc de garage … Il est possible d’écarter les rangées d’alvéoles pour des clefs ou objets longs, ou de les installer dans d’autres supports.

D C

B A

D C

B A

MODE D’EMPLOI

A B C D

OPTIONS

A B C D

(11)

DIGI-BOX

Réf. : PP001111AA000077 eett ssuuiivvaanntteess

Distributeur automatique de clefs

■ DESCRIPTION

La DIGI-BOX est une armoire protégée permettant la distribution automatique programmée de clefs ou trousseaux – ainsi que leur rendu – sans croisement de l’exploitant et du destinataire.

D’un montage très facile, les DIGI-BOX conviennent à tous types de clefs, et vous permettent de gérer vos horaires. Elles peuvent être équipées d’alarme sur porte ouverte ou effraction, et gérées par PC.

L’administrateur ouvre l’armoire avec sa clef personnelle, puis accroche les trousseaux à distribuer sur les crochets correspondants. Il attribue à chaque trousseaux un code particulier. Il peut également fixer les plages horaires de distribution . L’utilisateur, à qui a été communiqué le code correspondant aux clefs qui lui sont destinées, le tape sur le clavier . A l’intérieur le crochet libère le trousseau en s’abaissant, et ce dernier atterrit dans l’orifice de réception, un peu à la manière d’un distributeur de bonbons !

Une fois qu’il aura fait usage de ces clefs, l’utilisateur pourra les restituer via un autre orifice, protégé du vol .

Il existe deux modèles de DIGI-BOX de capacités respectives de 19 et 7 trousseaux de clefs.

4 3 2

1

MODE D’EMPLOI

1 2 3 4

(12)

DIGI-BOX

Autres versions et accessoires

■ DESCRIPTION

Les DIGI-BOX sont livrées avec mode d’emploi et instructions de montage.

Il existe de nombreuses variantes et adaptations. Elles peuvent être posées en applique ou encastrées afin d’offrir moins de prise à l’agression.

Des conduits peuvent permettre de récupérer les clefs à l’intérieur d’un bâtiment, repoussant totalement la possibilité d’une effraction forte. Toutes les alarmes à l’effraction, à l’arrachement, ou à la coupure de courant, malgré une autonomie de 300 heures sur la DIGI-BOX 19 , sont disponibles.

■ CARACTÉRISTIQUES COMMUNES - cylindre de serrure de sûreté normalisé.

- fente intégrée pour le retour des clefs.

- alimentation 220 V – 12 Vdc/3 W.

- cadran rétro éclairé 2 x 10 lignes (7) 4 x 20 lignes (19).

- code à 10 chiffres.

- mémoire des données : 10 ans.

- temps de blocage programmable.

- langues au choix : A, F, I, E.

>

> Option : - installation d’alarmes.

>

> Dimensions :

DIGI-BOX 7 : 350 x 300 x 110 mm – 7 kg Réf. : PP001111AA000077

DIGI-BOX 19 : 420 x 420 x 170 mm – 19 kg Réf. : PP001111AA001199

La DIGI-BOX a d’abord été créée pour la réception tardive de clients d’hôtels. L’exploitant peut ainsi augmenter sa clientèle et mieux gérer ses temps de repos.

>

>Elle s’est ensuite imposée pour d’autres métiers : - garages ou location de voitures,

- salles de réunion, - locaux fermant à clef, - clubs et salles de sport,

- résidences hôtelières et gîtes ruraux.

D C B

A C

VERSIONS

A

B

C

D

(13)

DIGIC-A7

Réf. : PP000022GG002211 eett ssuuiivvaanntteess

Protection et /ou gestion des clefs

■ DESCRIPTION

La gamme d’armoires de protection, voire de gestion des trousseaux de clefs (DIGIC-A7 S page 49) est construite en tôle d’acier de 3 mm d’épaisseur, et se décline en 3 capacités de base : 5 – 30 ou 100 trousseaux.

Les DIGIC-A7 peuvent se compléter pour contenir jusqu’à 60 trousseaux pour la 30, et 200 ou 300 pour la 100.

La finition est très soignée, tant par la peinture que la qualité de l’électronique.

>

> Ses versions se déclinent selon les fonctionnalités : - DIGIC-A7 à code,

- DIGIC-A7+ avec tous types d’identifiants, utilisateurs, associée au logiciel LOGIC-A7 pour le paramétrage et le rapatriement d’historiques, alarmes, évènements.

- DIGIC-A7 S avec traçabilité des trousseaux (non verrouillés un par un dans l’armoire). « Qui a pris et remis tel trousseau de clefs »

■ FONCTIONNEMENT

Le modèle de base, la DIGIC-A7 permet de s’identifier avec un code ou une puce Dallas . La serrure s’ouvre si le paramétrage le permet et donne accès à l’ensemble des crochets .

Le paramétrage s’effectue directement depuis le clavier.

Dimensions de ces trois modèles (L x h x p):

>

> DIGIC-A7 5 :240 x 160 x 80 mm - Poids : 5 kg

>

> Alimentation :

Autonome sur piles - secteur en option.

Ouverture de secours : par pile sur face avant, ou clef.

Contact d’ouverture de porte sur option.

4

3 2 1

MODE D’EMPLOI

1 2 3 4

(14)

VERSIONS

1 2 3 4

■

1

Crochets selon capacité

■

2

Ouverture d’urgence par pile

■

3

Ouverture d’urgence par clef

■

4

Contact d’ouverture

■

5

Plaque d’extension de capacité

■

6

Contre plaque pour mur faible

■

7

Gonds renforcés à l’intérieur

■

8

Fabrication tôle 3 mm peinte

■ ■ ■

1

5

7

6

8 2 3 4

2 22 2 3 33 3

■ ■ ■

CAPACITES ET DESTINATION Différents modèles et applications.

DIGIC-A7 5 :Réf : PP000022GG002211

ne contient que 5 clefs ou trousseaux. Son système de fixation au mur est original : c’est le « couvercle » qui se fixe au mur, le corps principal de l’armoire servant de porte .

MEDIC-A7 :Réf : PP000022DD000033

Cette armoire fonctionne et est fabriquée comme la DIGIC-A7 . Elle est équipée pour protéger notamment des médicaments et est très utile dans les résidences de soins, hôpitaux, pharmacie, écoles et bâtiments d’éducation, entreprises…

4 3 2

1

(15)

MODE D’EMPLOI

1 2 3 4

DIGIC-A7+

Armoire standard + logiciel de gestion

■ DESCRIPTION

La DIGIC-A7+ possède les mêmes caractéristiques physiques que la gamme de base : tailles, capacités, options mécaniques.

Ses fonctionnalités supplémentaires tiennent dans la possibilité de paramétrer les droits d’accès pour les utilisateurs, et de rapatrier les informations d’évènements tels que les historiques et alarmes, via le logiciel de gestion LOGIC-A7 (voir page 50).

■ FONCTIONNEMENT

Pour s’identifier sur une armoire DIGIC-A7+, il est possible d’utiliser un code ou une puce Dallas, comme le produit de base, mais également un badge à piste magnétique format ISO2 , ou un lecteur de proximité à protocole magnétique, ou un lecteur de biométrie utilisant le même protocle.

Le rapatriement des évènements se fait via une puce Dallas à mémoire , en connectant celle-ci sur le même contact que pour l’ouverture. Un lecteur correspondant, connecté au PC où est installé le logiciel LOGIC-A7, permet de lire les informations mémorisées dans la puce , et de les lui transmettre.

Toutes les fonctions de paramétrage et historiques vous sont décrites page 50 dans la présentation du logiciel LOGIC-A7 (voir page 50).

Ce sont strictement les mêmes en terme de dimensions, poids et alimentation que la série DIGIC-A7. Seule l’électronique est différente.

4 3

2

1

(16)

DIGIC-A7 S

Protection et traçabilité des clefs.

■ DESCRIPTION

La fonctionnalité essentielle de cette série « S », est de « tracer » les trousseaux de clefs. Chacun d’entre eux est équipé d’une puce électronique retenue sur un rail lui permettant d’être lue. Il est possible, non seulement de savoir QUI ouvre la porte, mais QUEL (s) trousseau(x) il prend ou remet.

■FONCTIONNEMENT

L’utilisateur s’identifie avec le même choix que pour la DIGIC-A7+ : code puce Dallas – carte magnétique – badge proximité ou biométrie (main, empreinte digitale) et l’armoire s’ouvre en fonction de ses droits.

Il a alors accès aux rangées de porte-clefs électroniques . Lorsqu’il prend et remet un trousseau, la sortie ou l’entrée de celui-ci est « lue », un « bip » est émis à chaque mouvement pour signaler à l’utilisateur que la lecture a bien été effectuée.

Le paramétrage et le rapatriement des informations se fait de la même façon que pour la DIGIC-A7 +. Les possibilités du logiciel LOGIC-A7 sont étendues à ces fonctions de traçabilité des clefs.

Le logiciel LOGIC-A7 peut gérer autant d’armoires que nécessaire (voir page 50).

>Remarques :

La DIGIC-A7 S, armoire de protection ET de traçabilité des clefs bénéficie d’un excellent rapport qualité/prix.

Deux dimensions d’armoires sont disponibles : la DIGIC-A7 16 (dans une DIGIC-A7 30) et la DIGIC-A7 S 32 ou 64 (dans une DIGIC-A7 100).

Dimensions de ces trois modèles (L x h x p) :

DIGIC-A7 S 16 : 350 x 120 x 140 cm - Poids : 16 kg – Réf : PP000022GG004411 DIGIC-A7 S 32 : 410 x 620 x 150 cm - Poids: 29 kg – Réf : :: PP0000GG004422 DIGIC-A7 S 64 : 410 x 620 x 150 cm -Poids : 32 kg – Réf : :: PP0000GG004433 Les armoires sont autonomes en fonctionnant sur piles, avec possibilité d’alimentation extérieure.

4

3

2 1

MODE D’EMPLOI

1 2 3 4

(17)

LOGIC-A7

Réf. : PP000022SS000011

Gestion des DIGIC-A7+, DIGIC-A7 S et gamme MULTIC-A7.

■ DESCRIPTION

LOGIC-A7 est un logiciel simple, convivial, modulaire et évolutif, qui permet de gérer différents systèmes :

- les armoires DIGIC-A7 + et DIGIC-A7 S,

- les MULTIC-A7 tous formats de casiers : Mini, Standard et Grand Format.

Que ce soit en transférant les informations via une puce DALLAS à mémoire, via une liaison série ou un réseau Ethernet TCP/IP, LOGIC-A7 saura s’adapter à votre configuration.

Il gère un ou plusieurs systèmes, il est protégé par un mot de passe différent selon que l’on soit utilisateur ou administrateur.

Il vous est fourni en français, anglais ou autres langues sur demande.

> LOGIC-A7 vous permettra de : - régler le type de lecteur,

- enregister/effacer un nouveau système et le nommer, - configurer un système,

- paramétrer les utilisateurs, et les administrer,

- programmer la puce Dallas et ses droits et obtenir tout ou partie des informations (lorsque ce mode est choisi),

- définir les plages horaires (jusqu’à 16 par utilisateur),

- récupérer et lire les historiques et d’y effectuer des requêtes : mouvements, alarmes,

- sélectionner la ou les portes autorisées par utilisateur, dans le cas de gestion de casiers MULTIC-A7, et de donner des noms aux portes,

- éditer des rapports.

■ CARACTÉRISTIQUES :

La configuration nécessaire de votre (vos) PC doit être : - windows 95/98/2000/XP ou NT (SP4 ou supérieur) - Pentium 133 Mhz ou plus rapide,

- 64 Mo de mémoire libre,

- supérieur à 5 Mo d’espace libre sur le disque,

- écran avec résolution minimum 800x600, 256 couleurs ou plus, - liaison RS232, ou Ethernet TCP/IP.

Pour un fonctionnement avec puce DALLAS à mémoire, un lecteur est fourni type DS9097 U (voir page 48), connecté au port série de l’ordinateur.

(18)

ORGANI-CLES

Réf. : LL001133SS000011

Logiciel de gestion d’organigrammes de clefs.

■ DESCRIPTION

ORGANI-CLES est un logiciel conçu par nos professionnels de la serrurerie pour gérer les organigrammes de clefs et de cylindres.

Il est composé d’un logiciel de base sur lequel il est possible de greffer différents modules supplémentaires :

> Gestion des stocks,

> Equipements standards,

> Equipements complémentaires,

> Gestion des portes sur plan.

Nos ingénieurs sont à même de vous développer l’application de vos besoins.

Fonctionne sous Windows 3.1 ou supérieur - Pentium 133 minimum - Mo RAM, 5 Mo de disque dur (plus si vous enregistrez un parc important).

> Le logiciel de base permet :

- l’affichage de votre organigramme avec la liste de vos locaux et les ouvertures par les passes,

- la remise de clefs et de passes aux différents détenteurs avec l’édition d’un bordereau de remise daté et signé,

- la recherche de portes ou de lignes d’organigrammes selon différents critères (Bâtiment, Niveau, Service, Signalétique, Local, Cylindre et Numéro de clef),

- la recherche de détenteurs par numéro de clef ou par passe.

> Le module « Gestion des stocks » permet : - la gestion des équipements posés ou en stock,

- la création et l’impression de demande d’approvisionnement à votre fournisseur,

- la réception du matériel commandé afin d’alimenter le stock, - la création de nouveaux fournisseurs.

(19)

■ ■ ■

Modules équipements standards et complémentaires.

Le module « équipements standards » permet : - de définir les caractéristiques de chacune des portes de votre site,

- de décrire les équipements en place sur chacune d’elles (serrure, cylindre, plaque-béquilles, ferme-porte, paumelle, butée, sélecteur et arrêt de porte),

- d’ajouter une observation concernant ce que vous souhaitez.

Le module « équipements complémentaires » permet d’ajouter par porte, un tableau d’équipements complémentaires (degré coupe-feu, périodicité de maintenance, entreprise installatrice,..).

■ ■ ■

Module gestion des portes sur plan

Le module « gestion des portes sur plan »vous permet d’indexer chaque porte sur vos plans.

Chaque index correspond à une porte sur la ligne d’organigramme.

Si vous possédez les modules « équipement standards » ou

« équipements complémentaires », les index vous permettent de consulter individuellement chaque fiche de porte.

Vous pouvez imprimer ce plan et les index qui s’y trouvent afin de les diffuser.

(20)

■ ■ ■

MAGASI-CLES

Réf. : LL001133SS000066

Enregistrement automatique des entrées/sorties de clefs.

MAGASI-CLES est destiné à la gestion des entrées/sorties de trousseaux de clefs, ou autres objets, groupes d’objets, répertoires.

Il se compose de :

- un module de gestion MAGASI-CLES, outil de saisie automatique des entrées/sorties de clefs, avec nom du preneur/restitueur, et alarmes de temps dépassé.

- un « tag » sous forme de porte-clefs, attribué et scellé sur chaque clef ou trousseau à identifier. Chaque « tag » possède un numéro unique d’identification.

- un ou plusieurs lecteurs de « tag », en entrée et/ou en sortie de « magasin » des clefs pour identifier les utilisateurs.

Il sera, soit standard pour la gestion autonome des entrées/sorties de clefs, soit compatible avec les badges en vigueur pour le contrôle d’accès du site à équiper.

Toutes les technologies d’identification sont possibles : - pour les clefs : proximité « RFID » de préférence, mais aussi code à barre, puce DALLAS,...

- pour les utilisateurs : proximité « RFID » de préférence, mais aussi : code - code + badge, code à barre – puce DALLAS, biométrie, etc...

Lorsque l’on désire « sortir » un trousseau, il est lu par le lecteur, pour identification. Il vient ainsi à être identifié comme « sortant » dans le logiciel ORGANI-CLES ou comme « rentrant » s’il a déjà été « sorti ».

L’identité de l’utilisateur à qui l’on donne ces clefs, est également « lue » sur un lecteur.

Tel trousseau de clef « sortant » (ou « rentrant ») est alors attribué à tel utilisateur dans le logiciel ORGANI- CLES, avec ou sans « date » de retour. Cette date dépassée, une alarme serait émise dans le logiciel.

Le retour des clefs se fait à l’identique, sur le même lecteur, ou sur un lecteur différent, notamment où le « comptoir » de « sortie » de clefs est différencié de celui de « retour ».
