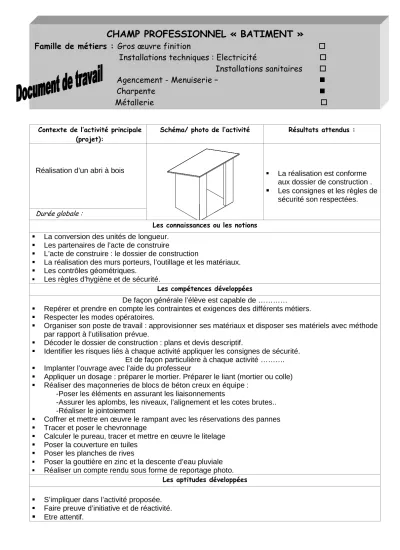

Contexte de l’activité principale (projet):
Schéma/ photo de l’activité Résultats attendus :
Réalisation d’un abri à bois La réalisation est conforme
aux dossier de construction . Les consignes et les règles de
sécurité son respectées.
Durée globale :
Les connaissances ou les notions La conversion des unités de longueur.
Les partenaires de l’acte de construire
L’acte de construire : le dossier de construction
La réalisation des murs porteurs, l’outillage et les matériaux.
Les contrôles géométriques.
Les règles d’hygiène et de sécurité.
Les compétences développées
De façon générale l’élève est capable de …………
Repérer et prendre en compte les contraintes et exigences des différents métiers.
Respecter les modes opératoires.
Organiser son poste de travail : approvisionner ses matériaux et disposer ses matériels avec méthode par rapport à l’utilisation prévue.
Décoder le dossier de construction : plans et devis descriptif.
Identifier les risques liés à chaque activité appliquer les consignes de sécurité.
Et de façon particulière à chaque activité ……….
Implanter l’ouvrage avec l’aide du professeur
Appliquer un dosage : préparer le mortier. Préparer le liant (mortier ou colle) Réaliser des maçonneries de blocs de béton creux en équipe :
-Poser les éléments en assurant les liaisonnements
-Assurer les aplombs, les niveaux, l’alignement et les cotes brutes..
-Réaliser le jointoiement
Coffrer et mettre en œuvre le rampant avec les réservations des pannes Tracer et poser le chevronnage
Calculer le pureau, tracer et mettre en œuvre le litelage Poser la couverture en tuiles
Poser les planches de rives
Poser la gouttière en zinc et la descente d’eau pluviale Réaliser un compte rendu sous forme de reportage photo.
Les aptitudes développées
S’impliquer dans l’activité proposée.
Faire preuve d’initiative et de réactivité.
Etre attentif.
CHAMP PROFESSIONNEL « BATIMENT »
Famille de métiers : Gros œuvre finition Installations techniques : Electricité Installations sanitaires Agencement - Menuiserie – Charpente Métallerie
CHAMP PROFESSIONNEL « BATIMENT »
Famille de métiers : Gros œuvre finition Installations techniques : Electricité Installations sanitaires Agencement - Menuiserie – Charpente Métallerie
ABRIS A BOIS PLAN Ech: 1/20 Nom: ... Date .. /.. / ...
N
ABRIS A BOIS COUPE A-A Ech: 1/20 Nom: ... Date .. /.. / ...
ABRI A BOIS Façades
Ech: 1/40 Date .. / .. / ...
Nom: ...
Façade ...
Façade ...
Façade ...
Remarque : L’ouvrage est
réalisé à partir de la cote + 1,400
Liste des matériaux (compris 5 pour cent de pertes):
N° DESIGNATION Quantité
1 Blocs de béton creux de
15 x 20 x 50
75 u Pour préparation du
mortier de pose
2 Ciment à maçonner 2 sacs
3 Sable de rivière 0/5 200 l
Pour béton rampant et linteau
4 Blocs linteau 3 u
5 Acier diam. 8mm 3 ml
6 Ciment cpj 32,5 1 sac
7 Gravier 100 l
8 Sable 100 l
Charpente
9 Pannes 100 x200 2 x 3 ml
10 Chevrons 60 x 80 7 x 2,5
11 Liteaux 27 x 27 30 ml
Matériels 1- Maçonnerie Traçage : crayon, mètre, cordex, règle métallique (3 m)
Contrôles géométriques : Fil à plomb, niveau à bulle, règle métallique, mètre, massette Préparation et mise en œuvre du mortier : Seau, pelle, tamis, bac à gâcher, brouette, auge,
taloche, pinceau à mouiller, truelle ronde , truelle langue de chat
15 agglos de 15 x 20 x 50 , de l’ordre de 15 l de ciment (type multibat ou polycim) et de 50 l de sable 0/5
2-Béton armé
Traçage : crayon, mètre, cordex, règle métallique (2 m), équerre
Coffrage : Marteau, scie, équerre, pulvérisateur d’agent décoffrant, 2 Panneaux, 2 planches de 2000 x 300, serre joints à vis
Ferraillage : Coupe boulon, cintreuse à étrier ou griffe à couder
Préparation et mise en œuvre du béton : Seau, pelle, bac à gâcher, brouette, auge, taloche, pinceau à mouiller, truelle ronde , règle
3- Charpente Cordex, fausse équerre, scie, serre joints à vis
01- Séquence information Définir les familles de métiers du bâtiment
Définir les spécificités du champ du bâtiment
02- Visite de chantier Définir les partenaires de l’acte de construire
Définir les familles de métiers du bâtiment
Définir les spécificités du champ du bâtiment
1- Présentation du dossier / Maçonnerie
Réaliser la maçonnerie de blocs de béton creux
Activités Ressources (documentaires, didactiques, visites….)
01 Document Onisep/ Delagrave « Découvrez les entreprises du bâtiment : Questionnaire d’exploration p.5 / Film « micro-trottoir » / Qui fait quoi p.32
Echantillons de matériaux et équipements
02 Visite d’un chantier de bâtiment ( de préférence création / rénovation) Grille « Visite de chantier »
1 à 8 Maquette de la maison des métiers, perspectives . Dossier de construction comprenant :
- Plan d’architecte ( plan, façades, coupe) - Devis descriptif
Pour chaque activité spécifique :
- Visionnage séquence vidéo Onisep correspondante (disponible sur cd rom et internet) - Fiche de préparation du travail
- Fiches techniques produits (ciment, agent décoffrant, tuiles) et questionnaire d’exploitation Grille d’évaluation des compétences
Activités spécifiques: Objectifs :
2- Béton armé Réaliser le linteau et les rampants
3- Charpente Installer la charpente : pannes et
chevrons
4- Couverture Mettre en œuvre des éléments de
couverture et leurs accessoires
5- Zinguerie Mettre en œuvre les recueils et
évacuations des eaux pluviales par éléments métalliques.
Activités spécifiques: Durée ( séances de 3 h): Nombre d’élèves
01- Séquence information 1 Tous
02- Visite de chantier 1 Tous
1- Présentation du dossier / Maçonnerie Elévation murs 5 à 6 Combles 2
4 + 4
2- Béton armé 2 4
3- Charpente 1 4
4- Couverture 2 4 pour 1 séance
Tous + intervenant Capeb
TOTAL (13)
