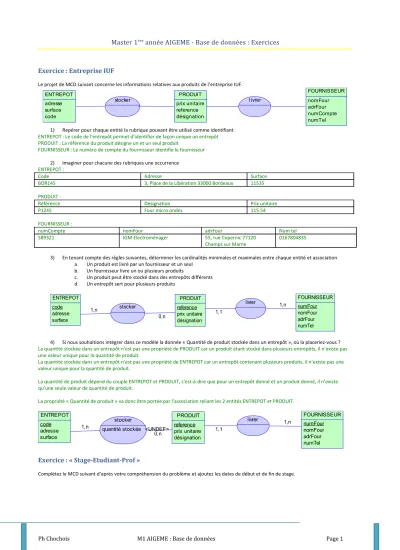

année AIGEME - Base de données : Exercices

Exercice : Entreprise IUF

Le projet de MCD suivant concerne les informations relatives aux produits de l’entreprise IUF.

ENTREPOT adresse surface code

PRODUIT prix unitaire reference désignation

FOURNISSEUR nomFour adrFour numCompte numTel

stocker livrer

1) Repérer pour chaque entité la rubrique pouvant être utilisé comme identifiant ENTREPOT : Le code de l’entrepôt permet d’identifier de façon unique un entrepôt PRODUIT : La référence du produit désigne un et un seul produit

FOURNISSEUR : Le numéro de compte du fournisseur identifie le fournisseur 2) Imaginer pour chacune des rubriques une occurrence

ENTREPOT :

Code Adresse Surface

BOR145 3, Place de la Libération 33000 Bordeaux 11535

PRODUIT :

Référence Désignation Prix unitaire

P1245 Four micro ondes 115.54

FOURNISSEUR :

numCompte nomFour adrFour Num tel

589321 IGM Electroménager 55, rue Copernic 77120

Champs sur Marne 0167804835

3) En tenant compte des règles suivantes, déterminer les cardinalités minimales et maximales entre chaque entité et association a. Un produit est livré par un fournisseur et un seul

b. Un fournisseur livre un ou plusieurs produits

c. Un produit peut être stocké dans des entrepôts différents d. Un entrepôt sert pour plusieurs produits

0,n

1,n 1,n

1,1 ENTREPOT

code adresse surface

PRODUIT reference prix unitaire désignation

FOURNISSEUR numFour nomFour adrFour numTel livrer

stocker

4) Si nous souhaitions intégrer dans ce modèle la donnée « Quantité de produit stockée dans un entrepôt », où la placeriez-vous ? La quantité stockée dans un entrepôt n’est pas une propriété de PRODUIT car un produit étant stocké dans plusieurs entrepôts, il n’existe pas une valeur unique pour la quantité de produit.

La quantité stockée dans un entrepôt n’est pas une propriété de ENTREPOT car un entrepôt contenant plusieurs produits, il n’existe pas une valeur unique pour la quantité de produit.

La quantité de produit dépend du couple ENTREPOT et PRODUIT, c'est-à-dire que pour un entrepôt donné et un produit donné, il n’existe qu’une seule valeur de quantité de produit.

La propriété « Quantité de produit » va donc être portée par l’association reliant les 2 entités ENTREPOT et PRODUIT.

0,n

1,n 1,n

1,1 ENTREPOT

code adresse surface

PRODUIT reference prix unitaire désignation

FOURNISSEUR numFour nomFour adrFour numTel livrer

stocker

quantité stockée <UNDEF>

Exercice : « Stage-Etudiant-Prof »

Complétez le MCD suivant d’après votre compréhension du problème et ajoutez les dates de début et de fin de stage.

Ph Chochois M1 AIGEME : Base de données Page 1

Solution :

0,n 0,n

1,n

1,1 1,1

1,1

0,n 1,1

0,n 1,1

CLASSE codeC libelleC

PROF numP nomP prenomP

ENTREPRISE numSiret nomSo ETUDIANT

numE nomE prenomE

STAGE numS titreRapport

suit

propose effectue

comporte

enseigne

Supposons maintenant que nous ayons modéliser l’activité de stage comme ci dessous : Ajoutez les propriétés de début et de fin de stage

Solution :

0,n

0,n ENTREPRISE

numSiret nomSo ETUDIANT

numE nomE prenomE

a travaillé dateDebut dateFin

Ph Chochois M1 AIGEME : Base de données Page 2

Exercice : « Sinistre »

Pour les besoins d’informatisation d’un cabinet d’assurances, des propriétés de son système d’information ont déjà été identifiées, vous n’avez plus qu’à les regrouper sous forme d’entités.

• Cause du sinistre

• Descriptif de la garantie

• Numéro de contrat

• Libellé du bien assuré

• Numéro du bien assuré

• Date échéance du contrat

• Montant du sinistre

• Date d’effet du contrat

• Adresse du bien assuré

• Numéro de sinistre

• Valeur du bien assuré

• Code de la garantie

SINISTRE numeroSinistre cause montant

GARANTIE codeGarantie descriptif

CONTRAT numeroContrat date échéance date effet BIEN

numero Bien libellé bien adresse bien valeur bien

Exercice : « Dépôt_Commande_Produit… »

Placer les cardinalités dans le MEA (modèle Entités-Associations) en respectant les règles de gestion.

DEPOT numDepot adresseDepot

PRODUIT reference prix unitaire désignation

FOURNISSEUR numFour nomFour adrFour numTel concerne

appartient FAMILLE

numFamile nomFamille

COMMANDE numCde dateCde

CLIENT numClient nomClient passe

affecter

distribue

1) Un client doit avoir passé au minimum une commande, voire plusieurs 2) Chaque dépôt est susceptible d’être chargée de plusieurs commandes

3) Une commande concerne au moins un produit mais peut en comporter plusieurs 4) Chaque produit appartient à une seule famille de produits

5) Chaque famille de produits est distribuée par un seul fournisseur

6) Un fournisseur livre au moins une famille de produits et peut en livrer plusieurs 7) Chaque commande est affectée en totalité à un seul dépôt qui se chargera de la livraison 8) Une famille de produits est composée d’un ou plusieurs produits

9) Une commande est passée par un client et un seul

10) Chaque produit peut être concerné par aucune ou par plusieurs commandes 11) Ajouter sur le modèle les informations suivantes

a. On désire connaître les salariés de l’établissement affectés sur des dépôts précis

b. On doit connaître pour chaque salarié son numéro, son nom, prénom, adresse et téléphone c. Chaque dépôt a un employé responsable. Il faut savoir quel est le responsable d’in dépôt

Ph Chochois M1 AIGEME : Base de données Page 3

0,1 1,1

1,n

1,n

1,n 1,1

0,n

1,1

1,n

0,n

1,1 1,n

1,n 1,1 DEPOT

numDepot adresseDepot

PRODUIT reference prix unitaire désignation

FOURNISSEUR numFour nomFour adrFour numTel concerne

appartient FAMILLE

numFamile nomFamille

COMMANDE numCde dateCde

CLIENT numClient nomClient passe

affecter

distribue SALARIE

numSalarié nomSalarié prénomSalarié adresseSalarié TelSalarié est affecté

est responsable
