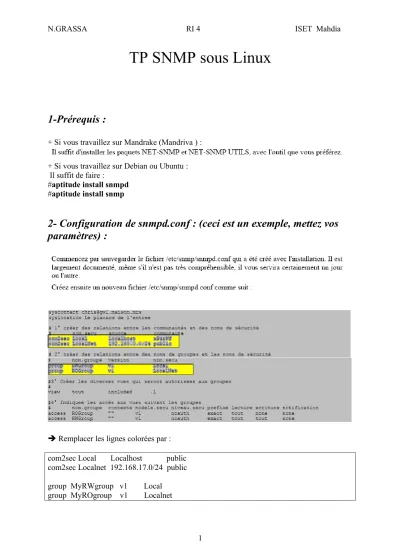

TP SNMP sous Linux

1-Prérequis :

+ Si vous travaillez sur Mandrake (Mandriva ) : + Si vous travaillez sur Debian ou Ubuntu : Il suffit de faire :

#aptitude install snmpd

#aptitude install snmp

2- Configuration de snmpd.conf : (ceci est un exemple, mettez vos paramètres) :

 Remplacer les lignes colorées par : com2sec Local Localhost public com2sec Localnet 192.168.17.0/24 public group MyRWgroup v1 Local

group MyROgroup v1 Localnet

(2)

Puis après avoir sauvegardé le fichier snmpd.conf il faut redémarrer le service snmpd

#/etc/init.d/snmpd restart

Quelques exemples d’utilisation SNMP

(3)

Pour plus d’infos Voir Annexe en bas de page

(4)

Utilisation de MRTG :

1-Prérequis :

Il faut installer le package MRTG, un serveur Web comme Apache et Perl s’il n’est pas déjà installer.

+Sur Debian :

#aptitude install mrtg

#aptitude install apache2

2- Configuration :

Pour des raisons de commodité et de sécurité, nous allons crée un utilisateur mrtg.

# adduser mrtg

# mkdir mrtg

# chown mrtg:users /home/mrtg

De là, toutes les commandes qui suivent ainsi que l’utilisation des outils mrtg seront faits en tant qu’utilisateur mrtg

# chown mrtg:users /usr/bin/mrtg -R

# su mrtg

$

2.1 - Création des répertoires

Création du répertoire contenant les fichiers de conf

Un fichier de configuration est utilisé pour chaque machine supervisé. Dans notre configuration, le répertoire /home/mrtg/ contiendra tous les fichiers de configuration.

$ mkdir /home/mrtg

Création du répertoire contenant les pages html

Sur la machine où j'ai installé mrtg, les pages web sont stockées dans le répertoire /var/www/html/, je crée le répertoire mrtg qui contiendra les pages html.

(5)

$ mkdir /var/www/html/mrtg

2.2 - Création du fichier de configuration associé au switch localhost

J’ai pris comme convention de prendre comme référence le dernier octet de l’adresse ip des switchs sur lesquels je travaillais (içi localhost)

Création du répertoire contenant les pages web du switch « local »

$ mkdir /var/www/html/mrtg/local

cfgmaker : création du fichier de conf

Dans le répertoire bin du répertoire d’installation de mrtg, se trouve l’utilitaire cfgmaker qui permet de un fichier de configuration standard.

N’oubliez pas d’éditer le fichier local.cfg et modifier le WorkDir où l’on doit stocker vos graphes : (ici dans /var/www/html/mrtg/local)

On peut tester d’abord si l’on obtient des graphes en tapant :

#env LANG=C /usr/bin/mrtg /var/www/html/mrtg/local/local.cfg

On peut ensuite planifier cette tâche (vu déjà sur windows) et ceci en éditant le fichier crontab et ajouter la ligne suivante :

(6)

Et voila les jolis graphes que l’on a tant attendus !!!!!

Annexe :

+ On peut Visualiser graphiquement la MIB , il suffit pour cela d’installer l’un des outils qui existent , exemple sur Debian :

#aptitude install tkmib Puis lancer : tkmib <ip_agent>

Sur Windows il existe un outil semblable à tkmib qui s’appelle Getif.

+ Création du script shell qui permet de parcourir la MIB :

#!/bin/sh

debut=system.sysDescr.0 # ceci étant le chemin relatif

#ou

debut=.1.3.6.1.2.1.1.1.0 # ceci étant le chemin Absolu snmpget -v 1 -c public localhost .1.3.6.1.2.1.1.1.0 while 'true'; do

a=`snmpgetnext -v 1 -c public localhost ${debut}`

echo $a

debut=`echo ${a} | cut -f1 -d\ ` done

Le résultat obtenu est semblable à celui de snmpwalk –v 1 –c public localhost
