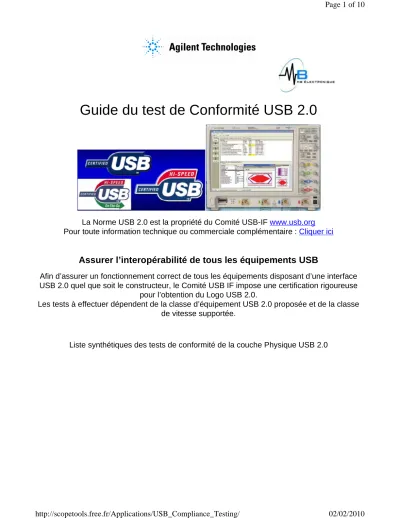

Guide du test de Conformité USB 2.0
La Norme USB 2.0 est la propriété du Comité USB-IF www.usb.org Pour toute information technique ou commerciale complémentaire : Cliquer ici
Assurer l’interopérabilité de tous les équipements USB
Afin d’assurer un fonctionnement correct de tous les équipements disposant d’une interface USB 2.0 quel que soit le constructeur, le Comité USB IF impose une certification rigoureuse
pour l’obtention du Logo USB 2.0.
Les tests à effectuer dépendent de la classe d’équipement USB 2.0 proposée et de la classe de vitesse supportée.
Liste synthétiques des tests de conformité de la couche Physique USB 2.0
Références Techniques
Le document Universal Serial Bus Revision 2.0 specification est le document central régissant les spécifications complètes de la norme USB 2 .0
(http://www.usb.org/developers/docs/ )
Le document USB_Electrical_Testing_Notes.pdf décrit par type d’équipement USB 2.0 les tests officiels recommandés par le comité USB-IF pour le passage des tests
de conformité et d’interopérabilité, la mise en œuvre complète de ces test et constitue la bible utilisée lors des ateliers de test de conformité USB.
http://www.usb.org/developers/docs/USB_Electrical_Testing_Notes.pdf
Conjointement à la certification USB 2.0, il est désormais possible sur les oscilloscopes Infiniium Agilent de la Série 9000 de déclencher en temps réel sur
une trame USB 2.0 spécifique et de décoder au niveau packet sur le protocole USB 2.0
Déclenchement sur Protocole USB 2.0
Décodage de Protocole USB 2.0 avec analyse des Paquets transmis et
possibilités de recherche de Paquets spécifique en post-traitement.
DSO9254A ou MSO9254A Oscilloscope 2.5GHz Qté 1 N5416A Application de test de conformité USB 2.0 Qté 1 N5464B Déclenchement et décodage de Protocole USB 2.0
Accessoires de test requis pour les tests USB 2.0 Low/Full Speed E2646A Interface de tests USB 2.0 Low/Full High Speed Qté 1
1147A Autoprobe 50MHz Current Probe ( ou N2782A+N2779A)
Comprends les éléments suivants :
E2649-66401 Device TDR/signal quality test fixture E2649-66402 Host TDR/signal quality test fixture
E2649-66403 Device receiver sensitivity fixture E2649-66404 Host disconnect test fixture
E2649-66405 Droop and drop test fixture
1131A/32A/34A Sonde active Différentielle Infinimax Qté 1
E2678A Tête de sonde à connecter Qté 1
Si le périphérique à tester est un HUB, compter 2 sondes Actives + 2 X
E2678A
N5417A Interface de test USB 2.0 On The Go Qté 1 E3631A Alimentation Stabilisée 5V (ou eq.) Qté 1
34401A Multimètre (ou eq.) Qté 1 82357A Interface USB-GPIB (pour mesures Auto) Qté 1
Accessoires de test requis pour les tests USB 2.0 Receiver Sensitivity / SQUELCH
Pour Test Automatique Receiver Sensitivity / SQUELCH 81134A Générateur de Données Qté 1
82357B Interface USB-GPIB Qté 1
15433B convertisseur de temps de montée 500ps Qté 2
Annexe
Plus d’informations sur les fondamentaux USB 2.0
L’interface USB supporte trois vitesses de transmission :
A. La norme USB 2.0 Comprends 4 Différentes classes d’équipements:
HOST , HUB, DEVICE, OTG ( On the GO), USB 2.0 Cable
A1. Les périphériques USB HOST (appellés Maitre USB ou contrôleurs Hôtes) PC,TV, Decodeurs , Consoles ,sont équipés exclusivement de Ports Femelle de connexion
USB de Type A
A2. Les périphériques USB HUB (également appelés réplicateurs de port USB ou multiprises USB )
Les périphériques USB HUB (également appelés réplicateurs de port USB ou multiprises USB ) sont pour la plupart équipés d’un câble captif terminé par coonnecteur USB Mâle de
Type A accompagné de plusieurs Ports de connexion USB Femelles de type A.
Cependant certains Hub USB 2.0 sont fournis avec un câble connecteur A-connecteur B,
De plus, avec l’intégration massive de l’interface USB dans les téléphones portables et appareils photo, une version mini Port A / mini Connecteur A est désormais disponible
Détails des différents types de Ports et Connecteurs USB
Dans l’ordre Connecteur Mini A , Connecteur Mini B , Connecteur B , Port A , Connecteur A
A3. La classe DEVICE USB (tous les périphériques)
La Classe DEVICE désigne tous les périphériques utilisant l’interface USB pour communiquer avec un hôte., Scanner, Récepteur TV, Joysticks, Clé USB, Disque durs, Appareil Photos…
Les périphériques DEVICE USB sont pour la plupart équipé d’un câble captif, intégré sans connecteur à l’objet.
Exemple : Clavier, Souris, Webcam. L’extrémité de ce câble est un connecteur USB de type A
A4 .Les Périphériques USB 2.0 OTG (On the Go )
Le standard USB2.0 utilise une architecture maître / esclave : un concentrateur USB (en anglais host USB) agit comme un Maître USB et un périphérique USB agit comme un Esclave. Seuls les concentrateurs USB peuvent gérer la configuration et le transfert des
données lors de la connexion.
La norme USB-OTG change cette situation. Les périphériques compatibles avec la norme USB-OTG sont capables d'ouvrir une session, contrôler la connexion et, échanger les rôles
maître / périphérique.
Les périphériques compatibles OTG disposent d'un connecteur de type mini AB (voire micro AB), c'est-à-dire pouvant accepter une fiche A (maitre) ou B (esclave).
Dans le cas d'une connexion OTG-OTG, une connexion est effectuée à l'aide d'un cordon mini A - mini B (ou microA - microB). C'est la position du connecteur du câble sur la prise mini AB/micro AB, à chaque extrémité, qui va permettre de déclarer lequel des deux périphériques OTG va être l'hôte. Ensuite, il peut se produire un renversement des rôles suite à une étape
de négociation entre les deux systèmes OTG (protocole HNP).
Les périphériques compatibles OTG sont ainsi capables de dialoguer entre eux, sans la nécessité d'avoir un hôte maitre dans la communication. C'est par exemple le cas d'un appareil photo pouvant envoyer directement des photos sur une imprimante, ou accéder à un
disque dur.
A5 .Les Câbles USB 2.0
Les câbles USB 2.0 doivent présenter les performances techniques suivantes : Characteristic Impedance
Differential 90Ω± 15%
Common Mode 30Ω± 30%
