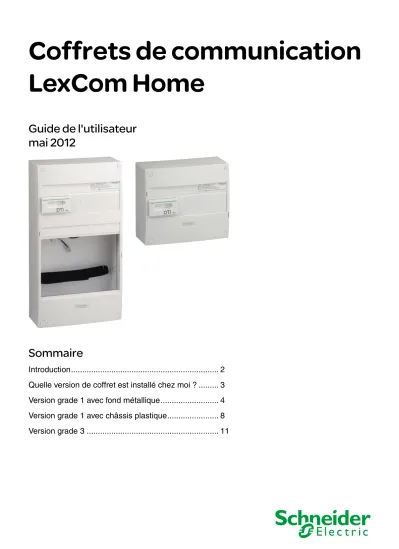

Coffrets de communication LexCom Home

(1)

Sommaire

Introduction ... 2

Quelle version de coffret est installé chez moi ? ... 3

Version grade 1 avec fond métallique ... 4

Version grade 1 avec châssis plastique ... 8

Version grade 3 ... 11

Coffrets de communication LexCom Home

Guide de l'utilisateur

mai 2012

(2)

2 LexCom Home - Guide Utilisateur - mai 2012

1 Coffrets de communication LexCom Home Introduction

Objet de ce guide

Ce guide a pour objectif d'aider l'occupant d'un logement à appréhender son coffret de communication pour gérer :

@la distribution du téléphone :

_ le téléphone France télécom, c'est-à-dire le téléphone analogique qui a l'avantage de rester opérationnel même en cas de coupure d'électricité,

_ le téléphone Box, c'est-à-dire le téléphone IP qui est un des médias distribués par la box des fournisseurs d'accès internet,

@la distribution de l'informatique, c'est-à-dire :

_ l'accès à internet via la box du fournisseur d'accès internet,

_ et éventuellement la création d'un réseau informatique interne pour que les différents équipements du logement (ordinateurs, télévisions connectées, disques multimédia, etc.) puissent communiquer entre eux,

@le raccordement du décodeur TV pour les installations pouvant recevoir la télévision via la box.

@

TV

Lexique

RJ45

Connectique "rectangulaire" comportant 8 petits contacts dorés.

Ce connecteur est le remplaçant de la prise en T dans votre logement. Il est le standard des produits multimédia.

Selon la norme en vigueur, vous en trouverez une dans chacune de vos pièces.

RJ11

Connectique "rectangulaire" comportant 2 ou 4 petits contacts dorés.

Légèrement plus petit que le RJ45, ce connecteur permet de raccorder un téléphone ou sa box dans le cas de l'ADSL.

Panneau de brassage

Equipé de RJ45, il centralise le câblage à destination des différentes pièces du logement.

C'est par son intermédiaire que vous allez pouvoir diffuser des informations jusqu'aux RJ45 "murales" de vos pièces.

Cordons de brassage

Cordons amovibles permettant d’affecter une application aux différentes pièces du logement.

Ils relient votre panneau de brassage à un répartiteur

"intelligent" : téléphone, box internet etc...

DTI

(dispositif de terminaison intérieur)

Ce dispositif représente la limite de responsabilité de l'opérateur télécom.

Dorénavant en RJ45, il représente la frontière entre "l'extérieur" et "l'intérieur" de votre logement.

Il sert également de test pour France Télécom.

Répartiteur Téléphonique

Accessoire permettant de distribuer le signal téléphone "France Télécom" sur 4 prises RJ45.

Il est parfois équipé d'un filtre ADSL "maitre". Cette option permet de séparer le signal "ADSL/Internet" sur 1 prise et de ne pas a avoir a utiliser les filtres fournit par le fournisseur d'accès internet.

GTL (gaine technique logement)

Emplacement où sont regroupés le compteur électrique, le coffret électrique et le coffret de communication.

Elle peut être en saillie ou encastrée (voir illustration ci-dessous).

(')

(3)

2 Coffrets de communication LexCom Home Quelle version de coffret est installé chez moi ?

Dévisser les 4 vis plastique au coin de votre coffret

pour enlever le capot et découvrir l'intérieur de votre coffret de communication

Coffret de communication grade 1 avec fond métallique

Réf. VDIR390010, VDIR390011, VDIR390020, VDIR390021 Raccordement u voir page 4

ou ou ou

Coffret de communication grade 3

Réf. VDIR590001

Raccordement u voir page 11

Coffret de communication grade 1 avec châssis plastique

Réf. VDIR390003, VDIR390013 Raccordement u voir page 8

ou

(4)

Repérage des composants

Sortie ADSL Panneau de brassage

Répartiteur téléphonique / filtre maître ADSL

Emplacement pour box

Bloc de prises 4 cordons téléphone France Télécom

DTI

3 Coffrets de communication LexCom Home Version grade 1 avec fond métallique

Panneau de brassage

DTI / répartiteur téléphonique / filtre maître ADSL

Emplacement pour box

Bloc de prises Sortie ADSL

4 cordons téléphone France Télécom

Lexique u voir page 2

(5)

Etape 2 - Raccorder la box

Box installée dans ou à proximité

du coffret de communication Box installée dans une des pièces du logement Racordement

à effectuer @Remplacer le cordon RJ45/RJ45 repéré "ADSL" par un cordon RJ45/RJ11 (ref. VDIR642102).

@Relier la "sortie modem DSL" du DTI sur l'entrée de la Box (souvent repéré par ADSL).

@Brancher le cordon "sortie modem DSL" sur une des prises du panneau de brassage correspondant à la pièce du logement dans laquelle se trouve la Box.

@Dans la pièce en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et l'entrée de la Box (souvent repéré par DSL ou ADSL).

Entrée ADSL Box

Sorties

Télévision Informatique Téléphone Dans la gaine technique logement

Sorties

Télévision Informatique Téléphone

Choisir selon la pièce dans laquelle est installée la Box

Dans la gaine technique logement Dans une des pièces du logement

vers chambre vers b

ureau

vers salon vers sejour

Etape 1 - Choisir l'emplacement de la box

Box installée dans ou à proximité

du coffret de communication Box installée dans une des pièces du logement Avantages @Possibilité de choisir séparément les

pièces où seront disponibles : _ le téléphone Box

_ la télévision Box

@Possibilité d'utiliser la fonction switch (plusieurs sorties informatiques) pour créer un réseau interne au logement.

@ Permet de s'affranchir des aléas du wifi pour se connecter à internet.

@La box reste plus facilement accessible.

Inconvénients @La box est moins accessible. @Le téléphone Box est forcement installé à proximité de la Box

@Le decodeur pour la télévision "Box" est soit installée à proximité de la box, soit redistribué en courant porteur via les prises de courant (FreePlug, Live plug, etc.).

(6)

Etape 3 - Distribuer la connexion internet

Box installée dans ou à proximité du coffret de communication Box installée dans une des pièces du logement

Racordement

à effectuer @Brancher un cordon entre les sorties informatiques (repérées PC, Ethernet ou ETH) et les prises du panneau de brassage correspondant aux pièces du logement dans lesquelles seront branchés des équipements informatiques.

@Aucun branchement ne peut être effectué.

@La connexion internet ne peut être distribuée que par onde (wifi) ou par courant porteur (avec l'ajout de boîtier CPL)

Sorties

Choisir les pièces dans lesquelles un équipement informatique sera raccordé vers chambre vers b

ureau

3 Coffrets de communication LexCom Home Version grade 1 avec fond métallique

Etape 4 - Distribuer la télévision issue de la Box

Racordement

à effectuer @Brancher un cordon entre les sorties télévison (repérée TV) et la prise du panneau de brassage correspondant à la pièce du logement dans laquelle sera branché le décodeur télévision.

@Dans la pièce en question, brancher une cordon entre la prise murale RJ45 et l'entrée du décodeur télévision.

@Brancher un cordon entre la sortie télévison (repérée TV) et l'entrée du décodeur télévision.

Sorties

Décodeur télévision Entrées Sorties

Choisir la pièces dans laquelle le décodeur TV sera raccordé

vers chambre vers b

ureau

Sorties

Télévision Informatique Téléphone Dans une des pièces du logement

(7)

Etape 5a - Distribuer le téléphone France Télécom

Cette étape concerne les installations non dégroupées, c'est-à-dire ayant 2 lignes téléphoniques : - l'une analogique (France Télécom) qui reste active même en cas de coupure de courant, - l'une numérique ou IP (opérateur internet) qui est issue de la Box.

Quel que soit l'emplacement de la Box Racordement

à effectuer @La ligne téléphonique France Télécom peut être répartie vers 4 pièces du logement. Brancher un cordon entre les sorties du répartiteur téléphonique (repéré par un logo de telephone ou "PHONE") et les prises du panneau de brassage correspondant aux pièces du logement dans lesquelles seront branchés des téléphones.

Choisir les pièces dans lesquelles un téléphone sera raccordé

vers chambre vers b

ureau

vers salon vers sejour Nota : pour que ce téléphone soit

utilisable en cas de coupure de courant, ce doit être un téléphone filaire et non une base avec un téléphone sans fil.

Etape 5b - Distribuer le téléphone Box

Cette étape concerne toutes les installations (dégroupées ou non). Elle permet de distribuer la ligne de téléphone issue de la Box.

Racordement

à effectuer @Brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la sortie téléphone de la Box et la prise du panneau de brassage correspondant à la pièce du logement dans laquelle sera branché le téléphone Box.

@Dans la pièce en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et le téléphone Box.

@Brancher un cordon entre la sortie téléphone de la Box et un téléphone.

Sorties

Choisir la pièces dans laquelle le téléphone Box sera raccordé

vers chambre vers b

ureau

Sorties

(8)

4 Coffrets de communication LexCom Home Version grade 1 avec châssis plastique

Repérage des composants

Etape 2 - Raccorder la box

Box installée à proximité du coffret

de communication Box installée dans une des pièces du logement Racordement

à effectuer @Remplacer un des cordons RJ45/

RJ45 par un cordon RJ45/RJ11 (ref. VDIR642102).

@Le brancher sur l'entrée de la Box (souvent repéré par ADSL).

@Brancher un des cordons sur une des prises du panneau de brassage correspondant à la pièce du logement dans laquelle se trouve la Box.

@Dans la pièce en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et l'entrée de la Box (souvent repéré par DSL ou ADSL).

Sorties

Choisir selon la pièce dans laquelle est installée la Box

vers chambre vers b

ureau

Etape 1 - Choisir l'emplacement de la box

de communication Box installée dans une des pièces du logement Avantages @Possibilité de choisir séparément les

@Possibilité d'utiliser la fonction switch (plusieurs sorties informatiques) pour créer un réseau interne au logement.

@ Permet de s'affranchir des aléas du wifi pour se connecter à internet.

Panneau de brassage

Répartiteur téléphonique / DTI 4 cordons téléphone France Télécom / ADSL

(9)

Etape 3 - Distribuer la connexion internet

Box installée à proximité du coffret de communication Box installée dans une des pièces du logement

Racordement

à effectuer @Brancher un cordon entre les sorties informatiques (repérées PC, Ethernet ou ETH) et les prises du panneau de brassage correspondant aux pièces du logement dans lesquelles seront branchés des équipements informatiques.

@Aucun branchement ne peut être effectué.

@La connexion internet ne peut être distribuée que par onde (wifi) ou par courant porteur (avec l'ajout de boîtier CPL)

Sorties

Choisir les pièces dans lesquelles un équipement informatique sera raccordé vers chambre vers b

ureau

Etape 4 - Distribuer la télévision issue de la Box

Racordement

à effectuer @Brancher un cordon entre les sorties télévison (repérée TV) et la prise du panneau de brassage correspondant à la pièce du logement dans laquelle sera branché le décodeur télévision.

Sorties

vers chambre vers b

ureau

Sorties

(10)

4 Coffrets de communication LexCom Home Version grade 1 avec châssis plastique (suite)

Etape 5a - Distribuer le téléphone France Télécom

Quel que soit l'emplacement de la Box Racordement

à effectuer @La ligne téléphonique France Télécom peut être répartie vers 4 pièces du logement. Brancher un cordon entre les sorties du répartiteur téléphonique (repéré par un logo de telephone ou "PHONE") et les prises du panneau de brassage correspondant aux pièces du logement dans lesquelles seront branchés des téléphones.

Choisir les pièces dans lesquelles un téléphone sera raccordé

vers chambre vers b

ureau

Nota : pour que ce téléphone soit utilisable en cas de coupure de courant, ce doit être un téléphone filaire et non une base avec un téléphone sans fil.

Filtre ADSL fourni par l'opérateur

Etape 5b - Distribuer le téléphone Box

Racordement

à effectuer @Brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la sortie téléphone de la Box et la prise du panneau de brassage correspondant à la pièce du logement dans laquelle sera branché le téléphone Box.

@Dans la pièce en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et le téléphone Box.

Sorties

Choisir la pièces dans laquelle le téléphone Box sera raccordé

vers chambre vers b

ureau

Sorties

(11)

5 Coffrets de communication LexCom Home Version grade 3

Repérage des composants

Switch informatique DTI

Filtre maître ADSL

2 entrées téléphone Boîtier

Alvidis automatique

Etape 1 - Choisir l'emplacement de la box

de communication Box installée dans une des pièces du logement Avantages @Possibilité de choisir séparément les

(12)

5 Coffrets de communication LexCom Home Version grade 3 (suite)

Etape 2 - Raccorder la box

à effectuer @Brancher un cordon RJ45/RJ11 entre la sortie ADSL du fi ltre maître ADSL et l'entrée de la Box (souvent repéré par DSL ou ADSL).

@Brancher un cordon RJ45/RJ11 entre la sortie ADSL du fi ltre maître ADSL et l'entrée téléphone 2 du boîtier Alvidis automatique.

@Le commutateur de la ligne correspondant à la pièce dans laquelle est installée la box doit être sur la position 2 (tous les autres devant être sur 1).

@Dans une des pièces du logement au choix :

_brancher un tripleur (réf. VDIR593000) sur la prise murale RJ45

_puis relier la sortie téléphone du tripleur à l'entrée de la Box (souvent repéré par DSL ou ADSL).

Sorties

Télévision Informatique Téléphone Dans la gaine technique logement Dans une des pièces du logement

Tripleur réf. VDIR593000 Commutateur

de la ligne sur la position 2

(13)

Etape 3 - Distribuer la connexion internet

à effectuer @Débrancher un des cordons du switch.

@Depuis cette prise libérée, relier avec un cordon RJ45/RJ45, le switch à une sortie informatique de la box (repérées PC, Ethernet ou ETH).

@Relier la sortie repérée PC du tripleur à une des sortie informatique de la box.

Sorties

Télévision Informatique Téléphone Dans la gaine technique logement Dans une des pièces du logement

Tripleur réf. VDIR593000

(14)

5 Coffrets de communication LexCom Home Version grade 3 (suite)

Etape 4 - Distribuer la télévision issue de la Box

Racordement

à effectuer @Brancher un cordon entre les sorties télévison (repérée TV) et la prise du boîtier Alvidis automatique correspondant à la pièce du logement dans laquelle sera branché le décodeur télévision.

Sorties

Dans une des pièces du logement

Sorties

(15)

Etape 5a - Distribuer le téléphone France Télécom

Quelque soit l'emplacement de la Box Racordement

à effectuer @Brancher un cordon entre la sortie téléphone du fi ltre maître ADSL (repéré par un logo de telephone ou "PHONE") et l'entrée téléphone 1 du boîtier Alvidis automatique.

@Les commutateurs des pièces où se trouve un téléphone France Télécom doit être sur la position 1.

@Dans les pièces en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et le téléphone France Télécom ou utiliser un tripleur (réf. VDIR593000) pour raccorder 3 équipements simultanément.

Dans la gaine technique logement Dans les pièces du logement

équipement informatique télévision

antenne ou

Commutateur sur la position 1 pour les lignes distribuant le téléphone France Télécom

Etape 5b - Distribuer le téléphone Box

Box installée dans ou à proximité du coffret de communication Box installée

dans une des pièces du logement Racordement

à effectuer @La téléphone Box ne peut être répartie que vers 1 pièce du logement, la puissance du signal ne permet généralement pas de le distribuer vers plusieurs prises.

@Brancher un cordon RJ11/RJ11 entre la sortie téléphone de la Box et la l'entrée téléphone 2 du boîtier Alvidis automatique.

@Les commutateurs correspondant à la pièce où se trouve un téléphone Box doit être sur la position 2.

@Dans la pièce en question, brancher un cordon RJ45/RJ11 (ref. VDIR642102) entre la prise murale RJ45 et le téléphone Box ou utiliser un tripleur

(réf. VDIR593000) pour raccorder 3 équipements simultanément.

Dans la gaine technique logement Dans une pièce du logement

Tripleur réf. VDIR593000 ou

Commutateur sur la position 2 pour la ligne distribuant le téléphone Box

Sorties

(16)

Schneider Electric France

Direction Communication et Promotion Centre PLM

F - 38050 Grenoble cedex 9 Tél. 0 825 012 999 www.schneider-electric.fr

En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par les textes et les images de ce document ne nous engagent qu’après confi rmation par nos services.

Conception, réalisation : DCP, E. Froger Photos : Schneider Electric, Avavian

05 / 2012 ZZ4525

Ce document a été imprimé sur du papier écologique
