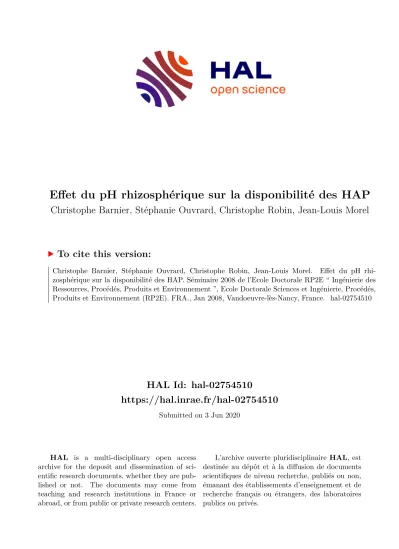

Effet du pH rhizosphérique sur la disponibilité des HAP

HAL Id: hal-02754510

https://hal.inrae.fr/hal-02754510

Submitted on 3 Jun 2020

HAL is a multi-disciplinary open access archive for the deposit and dissemination of sci- entific research documents, whether they are pub- lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

Effet du pH rhizosphérique sur la disponibilité des HAP

Christophe Barnier, Stéphanie Ouvrard, Christophe Robin, Jean-Louis Morel

To cite this version:

Christophe Barnier, Stéphanie Ouvrard, Christophe Robin, Jean-Louis Morel. Effet du pH rhi- zosphérique sur la disponibilité des HAP. Séminaire 2008 de l’Ecole Doctorale RP2E “ Ingénierie des Ressources, Procédés, Produits et Environnement ”, Ecole Doctorale Sciences et Ingénierie, Procédés, Produits et Environnement (RP2E). FRA., Jan 2008, Vandoeuvre-lès-Nancy, France. �hal-02754510�

Laboratoire Sols et Environnement

Processus rhizosphériques contrôlant la biodisponibilité des HAP

Séminaire de l’école doctorale 17 janvier 2008

Christophe Barnier

Encadrants :

Stéphanie Ouvrard – Christophe Robin – Jean-Louis Morel

- HAP = Hydrocarbures Aromatiques Polycycliques

- France : ~ 700 sites recensés dont les sols sont contaminés par des HAP

- Toxiques (mutagènes, cancérigènes, tératogènes) - Très hydrophobes

- Très persistant dans l’environnement

Friches industrielles

- Pollutions anciennes

- HAP majoritairement présents sous forme NON BIODISPONIBLE

Contexte : les HAP

Contexte : la biodisponibilité

• Définition

– Désigne l’état des HAP absorbables et transformables par les micro-organismes du sol

Lame mince de sol

1 mm

Micro-agrégats Macro-agrégats

– Biodisponibilité : facteur limitant la biodégradation des HAP dans les sols de friches contaminés

1 mm

HAP biodisponible HAP non biodisponible

Profil de sol

NH₄⁺ H⁺

Mucilages

Exsudats racinaires

Variables influencées :

• Le stock de matière organique

• L’état de la matière organique

• Solubilité des composés hydrophobes

• Le pH du sol

Contexte : la rhizosphère

Flux d’eau

Rhizosphère

Flux de HAP

Bulk

Définition : Sol à proximité immédiate des racines

NO₃^- OH^-

Mucilage de maïs Rhizodépôts

Schéma récapitulatif

SOL PLANTE

Biomasse microbienne

MO

Parties aériennes

Litière

HAP disponibles HAP non disponibles

adsorption / désorption

séquestration / déséquestration formation de résidus liés

Effets physiques Rhizodépots

Stimulation de croissance / Structuration

Surfactants / Complexants

Dégradation Toxicité

Humification

des matières solubles Dégradation

des matières humiques

Sol global

Biomasse

microbienne (BM) [HAP]_w

[HAP]_d

[HAP]_nd

F

Fd : fraction disponible

[HAP]_lié [HAP]_min

rhizosphère

Modèle fonctionnel

Sol global

Biomasse

microbienne (BM) [HAP]_w

[HAP]_d

[HAP]_nd

F

[HAP]_d= f(K_p, [HAP]_w)

K_p= f(foc, Koc, MON, [HAP]_w, pH, T°C, FI) Loi de transport

f (macroφ, MO_soluble, koc)

[HAP]_lié= (1 - F_min) [HAP]_deg f (C, T°C, [HAP]_w, NPK)

[HAP]_d= F_d.[HAP]_tot

= F_d.( [HAP]_d+ [HAP]_fd)

Fd : fraction disponible

Hyp. f(µφ, MO, pH, colloïdes) [HAP]_lié

[HAP]_min

F

[HAP]_min= F_min. [HAP]_deg

F_min= f (MO_soluble, T°C, [HAP]_w, NPK)

rhizosphère

[HAP]_deg= K_bio. [HAP]_w

K_bio= f(BM, MO_soluble, T°C, [HAP]_w, NPK)

Modèle fonctionnel

Questions de recherche

• Premier paramètre étudié : pH

Biomasse

microbienne (BM) [HAP]_w

[HAP]_d

[HAP]_nd

F_d

[HAP]_d= f(K_p, [HAP]_w)

K_p = f(foc, Koc, MON, [HAP]_w, pH, T°C, FI)

Loi de transport

f (macroφ, MO_soluble, koc)

[HAP]_lié= (1 - F_min) [HAP]_deg

f (C, T°C, [HAP]_w, NPK)

[HAP]_d= F_d.[HAP]_tot

= F_d.( [HAP]_d+ [HAP]_fd)

Fd : fraction disponible

Hyp. f(µφ, MO, pH,pH colloïdes)

[HAP]_lié [HAP]_min

F_min

[HAP]_min= F_min. [HAP]_deg

F_min = f (MO_soluble, T°C, [HAP]_w, NPK)

rhizosphère

Sol global

[HAP]_deg= K_bio. [HAP]_w

K_bio= f(BM, MO_soluble, T°C, [HAP]_w, NPK)

Questions de recherche

• L’absorption d’ions ammonium induit une acidification

de la rhizosphère (inversement lors de l’absorption de nitrates),

• L’évolution pédogénétique des sols induit leur acidification,

Adsorption du phénanthrène (Ping et al, 2006)

Modèle de matière organique (Pignatello, 1998)

Hypothèse de départ : La fraction biodisponible est susceptible de diminuer avec l’acidification de la rhizosphère

• Le niveau de condensation de la matière organique augmente à faible pH.

• Les forces de sorption augmentent aux faibles pH

Corrélation entre la fraction biodégradée et la fraction extractible au butanol

• Rapport solide:liquide = 10:15

• Temps d’agitation = 2 minutes

Estimation de la fraction biodisponible

Extraction du phénanthrène d’un sol au butanol

(Liste and Alexander, 2002)

Etude de l’effet pH

origine 16 HAP EPA pH

(mg kg^-1) Sol 1

Sol 2 Sol 3

cokerie 1687 8,64

cokerie + sidérurgie 809 7,55

usine à gaz 952 7,89

Utilisation de l’extraction au butanol pour déterminer l’effet pH

Batch Protocole en Batch

- Réalisation d’une suspension de terre,

- Variation du pH avec ajout d’acide ou base minéral,

- Agitation jusqu’à équilibre (76 heures), - Extraction du sol au butanol

Etude de l’effet du pH

0 200 400 600 800 1000 1200 1400 1600 1800

0 1 2 3 4 5 6 7 8 9 10 11 12 13

pH

concentration en mg/kg

Résultats

0 200 400 600 800 1000

0 1 2 3 4 5 6 7 8 9 10 11 12 13

pH

concentration en mg/kg

0 100 200 300 400 500 600 700

0 1 2 3 4 5 6 7 8 9 10 11 12 13

pH

concentration en mg/kg

* *

*

Sol 1

Sol 2

Sol 3

Etude de l’effet du pH

Résultats :

• L’acidification du milieu n’a pas d’effet sur la fraction des HAP extractibles au butanol.

• L’alcalinisation du milieu augmente la quantité de HAP extractibles au butanol dans les sols 1 et 3 et

la diminue dans le sol 2.

Etude de l’effet du pH

Résultats :

Sol 2 : Fortes teneurs en éléments cationiques - Induit la stabilisation des agrégats

- Limite la formation de colloïdes

→ Hypothèse à vérifier en étudiant la stabilité des agrégats

Sol 1 Sol 2 Sol 3

Ancienne activité cokerie cokerie + sidérurgie usine à gaz

16 HAP EPA (mg.kg^-1) 1687 809 952

Chrome (mg.kg^-1) 54.9 233.0 84.1

Calcium (g.kg^-1) 11.0 37.6 10.4

Sodium (g.kg^-1) 0.094 0.349 0.0619

Magnésium (g.kg^-1) 0.166 0.876 0.248

Conclusions

• Le pH est un paramètre du modèle négligeable en cas d’acidification de la rhizosphère (la majorité des cas).

• L’effet de l’alcalinisation sur la biodisponibilité des HAP est à préciser du fait des résultats variables.

• Il est nécessaire de vérifier l’effet des teneurs en cations sur

la stabilité des agrégats et sur la biodisponibilité des HAP.

Perspectives

Biomasse

microbienne (BM) [HAP]_w

[HAP]_d

[HAP]_nd

F_d

[HAP]_d= f(K_p, [HAP]_w)

K_p= f(foc, Koc, MON, [HAP]_w, pH, T°C, FI)

Loi de transport

f (macroφ, MO_soluble, koc)

[HAP]_lié= (1 - F_min) [HAP]_deg

f (C, T°C, [HAP]_w, NPK)

[HAP]_d= F_d.[HAP]_tot

= F_d.( [HAP]_d+ [HAP]_fd)

Fd : fraction disponible

Hyp. f(µφ, MO, pH, colloïdes) MO

[HAP]_lié [HAP]_min

F_min

[HAP]_min= F_min. [HAP]_deg

F_min= f (MOMO, T°C, [HAP]_w, NPK)

rhizosphère

Sol global

[HAP]_deg= K_bio. [HAP]_w

K_bio= f(BM, MOMO, T°C, [HAP]_w, NPK)

Perspectives

• Comprendre l’effet de l’exsudation de composés organiques (acides organiques…) sur la biodisponibilité des HAP.

• Modéliser l’impact d’un couvert végétal sur l’évolution des

HAP dans un sol de friche contaminé.

Merci de votre attention
