Coupe type Secteur Mobalpa

(1)

geotextile filtrant

matériaux drainants 3H/2V

0.70 1.95

1.50

2.00

Enrochements libres

geotextile filtrant

matériaux drainants

0.50 0.70

1.55

1.95

1.50

1.60 2.00

branches de saules ou espèces rivulaires moises (rondins) Ø16-30cm

3H/2V

2.00 Bas de berge existant

garde corps

garde corps garde corps

3H/2V

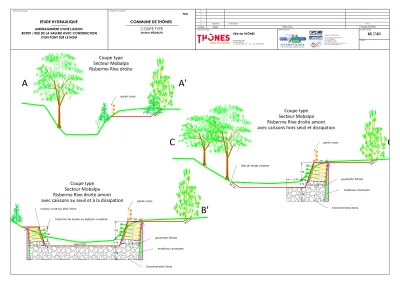

Coupe type Secteur Mobalpa Risberme Rive droite

Coupe type Secteur Mobalpa

Risberme Rive droite amont

avec caissons au seuil et à la dissipation

Coupe type Secteur Mobalpa

Risberme Rive droite amont

avec caissons hors seuil et dissipation

1.50

Seuil 5%

A A'

C C'

B'

RD909 / RUE DE LA SAULNE AVEC CONSTRUCTION D'UN PONT SUR LE NOM

Secteur MOBALPA

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville

815 route de champ farçon 74370 ARGONAY Tél : 04 50 27 17 26 Fax : 04 50 27 25 64 Courriel: [email protected] Site: www.hydretudes.com Siège Social ARGONAY

(2)

1.50 0.30

1.50

geotextile filtrant

matériaux drainants Enrochements liés

Enrochements libres

1H/5V 1H/5V

De 7.5m (amont) à 14m puis 9m(aval)

Coupe type

Npuveau pont entre RD909 et rue de Saulne

D D'

Secteur Nouveau pont entre RD909 et rue de Saulne

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville

(3)

geotextile filtrant

0.50 0.70

1.55

1.95

1.50

1.60 2.00

branches de saules ou espèces rivulaires moises (rondins) Ø16-30cm

garde corps

3H/2V

2.00 2.00

Coupe type

Nouveau à passerelle

Risberme Rive droite et caissons

1.20

1.50

E E'

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville

(4)

geotextile filtrant

0.50 0.70

1.55

1.95

1.50

1.60 2.00

Enrochements libres branches de saules ou espèces rivulaires

moises (rondins) Ø16-30cm

garde corps

1H/2V Mur béton

geotextile filtrant

matériaux drainants 0.70

1.95

1.50

2.00

Enrochements libres pieux recépés

Massif béton

de protection des pieux

garde corps

1H/2V Mur béton

variable 2.00 2.00

2.00

Selon étude géotech.

Coupe type

Entre passerelle et vieux pont Risberme Rive droite et caissons

Coupe type

Entre passerelle et vieux pont Risberme Rive droite et caissons

Pieux Rive gauche

1.50 1.50 1.20

G G'

F F'

Secteur Passerelle au Vieux Pont

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville

(5)

1.20

1.80

1.20

1.50

1.50 pieux recépés

Massif béton

Variable

garde corps

3H/2V

1.20

1.80

1.20

1.50 pieux recépés

Massif béton

Variable

garde corps

3H/2V

2.00

1.50

pieux recépés

Massif béton

Variable Variable

Coupe type

Secteur Vieux pont au Pont Neuf Aval

Coupe type

Secteur Vieux pont au Pont Neuf hors seuil et dissipation

Coupe type

Secteur Vieux pont au Pont Neuf Seuil et dissipation

1H/1.5V

geotextile filtrant matériaux drainants

Enrochements liés

Enrochements libres

geotextile filtrant

matériaux drainants Seuil 5%

H H'

I I'

J

Secteur Vieux Pont au Pont Neuf

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville

(6)

pieux recépés

Massif béton de protection des pieux

Variable

pieux recépés

Massif béton

Variable

Coupe type

Secteur Pont Neuf à confluence Fier

K K'

Echelle

ARI_17-041

-

tel : 04 50 02 91 72 fax : 04 50 02 98 99 74230 THÔNES

pl Hôtel de Ville
