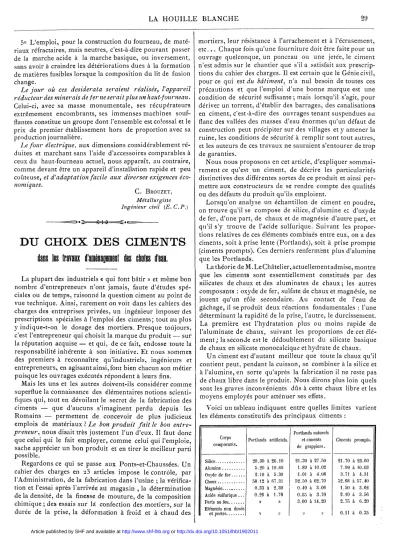

L A H O U I L L E B L A N C H E 2 0
5° L ' e m p l o i , p o u r la construction d u fourneau, d e m a t é - riaux réfractaires, m a i s neutres, c'est-à-dire p o u v a n t passer d e la m a r c h e acide à la m a r c h e basique, o u i n v e r s e m e n t , sans avoir à craindre les détériorations d u e s à la formation d e matières fusibles lorsque la c o m p o s i t i o n d u lit de fusion c h a n g e .
Le four où ces desiderata seraient réalisés, l'appareil réducteur des minerais de fer ne serait plus un haut-fourneau.
Celui-ci, avec sa m a s s e m o n u m e n t a l e , ses récupérateurs e x t r ê m e m e n t e n c o m b r a n t s , ses i m m e n s e s m a c h i n e s souf- flantes constitue u n g r o u p e d o n t l'ensemble est colossal et le prix d e p r e m i e r établissement hors d e proportion avec sa production journalière.
Le four électrique, a u x d i m e n s i o n s c o n s i d é r a b l e m e n t ré- duites et m a r c h a n t sans l'aide d'accessoires c o m p a r a b l e s à c e u x d u haut-fourneau actuel, n o u s apparaît, a u contraire, c o m m e devant être u n appareil d'installation rapide et p e u coûteuse, et d'adaptation facile aux diverses exigences éco- nomiques.
C BROUZET, Métallurgiste Ingénieur civil (E. C. P.)
D U C H O I X D E S C I M E N T S dans les travaux d'aménagement des chutes d'eau.
L a plupart des industriels « q u i font bâtir » et m ê m e b o n n o m b r e d'entrepreneurs n'ont jamais, faute d'études spé- ciales o u d e t e m p s , raisonné la question c i m e n t a u point d e v u e technique. Ainsi, r a r e m e n t o n voit d a n s les cahiers d e s charges des entreprises privées, u n ingénieur i m p o s e r des prescriptions spéciales à l'emploi des c i m e n t s ; tout a u plus y indique-t-on le d o s a g e d e s mortiers. P r e s q u e toujours, c'est l'entrepreneur qui choisît la m a r q u e d u produit — s u r la réputation acquise — et qui, d e ce fait, e n d o s s e toute la responsabilité inhérente à s o n initiative. E t n o u s s o m m e s des p r e m i e r s à reconnaître qu'industriels, ingénieurs et entrepreneurs, e n agissant ainsi, font bien c h a c u n s o n métier p u i s q u e les o u v r a g e s exécutés r é p o n d e n t à leurs fins.
M a i s les u n s et les autres doivent-ils considérer c o m m e superflue la connaissance des élémentaires notions scienti- fiques qui, tout e n dévoilant le secret d e la fabrication d e s ciments — q u e d'aucuns s'imaginent p e r d u d e p u i s les R o m a i n s — permettent d e concevoir d e plus judicieux e m p l o i s d e m a t é r i a u x ? Le bon produit fait le bon entre- preneur, n o u s disait très justement l'un d'eux. Il faut d o n c
q u e celui qui le fait e m p l o y e r , c o m m e celui qui l'emploie, sache apprécier u n b o n produit et e n tirer le meilleur parti possible.
R e g a r d o n s ce qui se passe a u x Ponts-et-Chaussées. U n cahier des charges en 23 articles i m p o s e le contrôle, p a r r Administration, d e la fabrication d a n s l'usine ; la vérifica- tion et l'essai après l'arrivée a u m a g a s i n , la détermination d e la densité, d e la finesse d e m o u t u r e , d e la composition c h i m i q u e ; des essais s u r lâ confection des mortiers, sur la durée d e la prise, la d é f o r m a t i o n à froid et à c h a u d d e s
mortiers, leur résistance à l'arrachement et à l'écrasement, etc... C h a q u e fois q u ' u n e fourniture doit être faite p o u r u n o u v r a g e q u e l c o n q u e , u n p o n c e a u o u u n e jetée, le c i m e n t n'est a d m i s sur le chantier q u e s'il a satisfait a u x prescrip- tions d u cahier des charges. Il est certain q u e le G é n i e civil, p o u r ce q u i est du bâtiment, n'a n u l besoin d e toutes ces précautions et q u e l'emploi d'une b o n n e m a r q u e est u n e condition d e sécurité suffisante; m a i s lorsqu'il s'agit, p o u r dériver u n torrent, d'établir des barrages, d e s canalisations e n c i m e n t , c'est-à-dire d e s o u v r a g e s tenant s u s p e n d u e s a u flanc des vallées des m a s s e s d'eau é n o r m e s q u ' u n défaut d e construction peut précipiter sur des villages et y a m e n e r la ruine, les conditions d e sécurité à remplir sont tout autres, et les auteurs d e ces travaux n e sauraient s'entourer d e trop d e garanties.
N o u s n o u s p r o p o s o n s e n cet article, d'expliquer s o m m a i - r e m e n t ce qu'est u n c i m e n t , d e décrire les particularités distinctives des différentes sortes d e ce produit et ainsi per- mettre a u x constructeurs d e se rendre c o m p t e des qualités o u des défauts d u produit qu'ils emploient.
L o r s q u ' o n analyse u n échantillon d e c i m e n t e n p o u d r e , o n trouve qu'il se c o m p o s e d e silice, d'alumine et d'oxyde d e fer, d'une part, d e c h a u x et d e m a g n é s i e d'autre part, et qu'il s'y trouve d e l'acide sulfurique. S u i v a n t les propor- tions relatives d e ces éléments c o m b i n é s entre e u x , o n a des ciments, soit à prise lente (Portlands), soit à prise p r o m p t e (ciments p r o m p t s ) . C e s derniers renferment plus d'alumine q u e les Portlands.
L a théorie d e M . L e C h â t e l i e r , actuellementadmise, m o n t r e q u e les c i m e n t s sont essentiellement constitués p a r d e s silicates d e c h a u x et des aluminates d e c h a u x ; les autres c o m p o s a n t s : o x y d e d e fer, sulfate d e c h a u x et m a g n é s i e , n e jouent q u ' u n rôle secondaire. A u contact d e l'eau d e g â c h a g e , il se produit d e u x réactions f o n d a m e n t a l e s : l'une d é t e r m i n a n t la rapidité d e la prise, l'autre, le durcissement.
L a p r e m i è r e est l'hydratation plus o u m o i n s rapide d e P a l u m i n a t e d e c h a u x , suivant les proportions d e cet élé- m e n t ; la s e c o n d e est le d é d o u b l e m e n t d u silicate basique d e c h a u x en silicate m o n o c a l c i q u e et hydrate d e c h a u x .
U n c i m e n t est d'autant meilleur q u e toute la c h a u x qu'il contient peut, p e n d a n t la cuisson, se c o m b i n e r à la silice et à l'alumine, e n sorte qu'après la fabrication il n e reste p a s d e c h a u x libre d a n s le produit. N o u s dirons plus loin quels sont les graves inconvénients d û s à cette c h a u x libre et les m o y e n s e m p l o y é s p o u r atténuer ses effets.
Voici u n tableau indiquant entre quelles limites varient les éléments constitutifs des principaux c i m e n t s :
Corps composants.
i
Portlands artificiels.
Portlands naturels et ciments de grappiers.
Ciments prompts»
Silice 20.30 à 20.10 21,30 à 27.50 21.70 à 23.60 Alumine 5.20 à 10.H0 1.80 à 10.02 7.99 à 10.03 Oxyde 4c fer 2.10 à 5.30 1.01 à 4-.08 3.71 à i.31 Chaux 58 12 à 67.31 52.50 à 62.70 52.68 à 57.40 Magnésie 0.33 à 2,30 0.40 à 3.06 1.50 à 3.62 Acide sulfurique ... 0.26 à 1.78 0.55 à 3.70 2.10 à 3.56 Perte au feu » » 3.00 à 14.20 2.75 à 0.20 Eléments non dosés
0.11 à 0.35
et pertes 0.11 à 0.35
Article published by SHF and available athttp://www.shf-lhb.orgorhttp://dx.doi.org/10.1051/lhb/1902011
3 0 L A H O U I L L E B L A N C H E
L e s ciments Portlands sont dits artificiels, naturels o u de gi^appiers, suivant leur m o d e d e fabrication.
L e s Portlands artificiels se préparent par d e u x procédés différents, m a i s ayant p o u r principe c o m m u n le m é l a n g e e n proportions voulues d'argile (silice, a l u m i n e , fer) et de carbonate d e c h a u x (contenant toujours u n p e u d e m a g n é s i e et de sulfate).
D a n s le p r e m i e r procédé, dit par voie h u m i d e , l'argile et le carbonate d e c h a u x sont délayés e n b o u e s claires et m é l a n g é s suivant le rapport v o u l u d a n s d e s bassins d e dosage. A v e c la pâte o b t e n u e o n f o r m e des briquettes. D a n s le second p r o c é d é , dit p a r voie sèche, les roches argileuses et calcaires sont pulvérisées s é p a r é m e n t , puis les p o u d r e s ensuite m é l a n g é e s e n proportions convenables sont h u m e c - tées et avec la pâte o n f o r m e é g a l e m e n t des briquettes.
Q u e l q u e soit le p r o c é d é , les briquettes u n e fois sèches sont portées d a n s des fours o ù la cuisson est p o u s s é e jus- qu'au c o m m e n c e m e n t d e vitrification. C'est s e u l e m e n t à cette t e m p é r a t u r e q u e se f o r m e n t les silicates et aluminates d e c h a u x d o n t n o u s a v o n s v u , plus haut, le rôle. A p r è s cuisson, les briques sont broyées et la p o u d r e o b t e n u e , finement tamisée.
O n c o m p r e n d q u e cette fabrication arti- ficielle, véritable i n - dustrie c h i m i q u e , o ù les éléments consti- tutifs sont toujours dosés avec soin, d o n n e u n produit aussi voi- sin q u e possible d e la perfection.
D a n s la catégorie des Portlands artifi- ciels, o n range s o u - vent, m a i s à tort, les ciments de laitier o b - tenus par u n m é l a n g e d e laitier basique d e haut f o u r n e a u , r e n d u g r a n u l e u x p a r u n brus- q u e refroidissement, avec d e la c h a u x h y - draulique ; p e u d e lai-
tiers sont propres à cette fabrication. L e s c i m e n t s ainsi o b t e n u s présentent u n e composition c h i m i q u e très variable et leurs qualités s'en ressentent; ils n e parviennent pas à la m ê m e dureté q u e les précédents.
O n trouve d a n s la nature des gisements de carbonate d e c h a u x contenant d e l'argile en assez g r a n d e q u a n t i t é . Q u a n d Y indice d e ces calcaires est c o m p r i s entre o, 10 et o,5o, c'est- à-dire q u a n d la teneur en argile y varie d e b à 2 i % leur cuisson m o d é r é e d o n n e des c h a u x plus o u m o i n s h y d r a u - liques. Il faut u n e proportion de 21 à 27 % d'argile, soit u n indice d e o,5o à o,65 p o u r arriver a u x ciments Port- lands naturels qu:'on obtient e n cuisant les roches d e cal- caire argileux jusqu'à c o m m e n c e m e n t d e vitrification.
M a l h e u r e u s e m e n t la composition c h i m i q u e d e ces gise- m e n t s n'est pas très constante et il faut d e s soins spéciaux
C O N D U I T E D E CHAMP E N B É T O N A R M É
('SOCIÉTÉ HVDRO-KLECTRÏQUE DE F U R E ET M ORGE)
tant d a n s l'exploitation des carrières q u e dans-la fabrication, p o u r obtenir d e s produits réguliers. Certaines régions c e p e n d a n t , c o m m e celle d e G r e n o b l e , sont spécialement favorisées s o u s le rapport d e l'homogénéité des b a n c s d'ex- traction et les usines r e n o m m é e s q u i les exploitent livrent des produits qui, p a r leurs excellentes qualités, se r a p p r o - chent b e a u c o u p des Portlands artificiels.
S o u v e n t le c i m e n t est u n sous-produit d e la fabrication des c h a u x hydrauliques. Celles-ci s'obtiennent par la cuisson des calcaires à indices faibles ; les roches cuites sont s o u - mises à l'effusement p a r l'eau d o n t o n les arrose à la sortie des fours; les parties les m o i n s argileuses s'effritent et t o m b e n t e n p o u d r e qui, u n e fois blutée, constitue la chaux hydraulique. L e s parties plus argileuses qui se trouvent irrégulièrement réparties d a n s la m a s s e , résistent à l'effu- s e m e n t et constituent alors ce q u ' o n n o m m e les grappiers;
b r o y é s à part, ils d o n n e n t le Ciment de grappiers. M a i s la cuisson d e s calcaires à c h a u x doit être m o d é r é e , il e n résulte q u e les grappiers, tout en r e n f e r m a n t les p r o p o r - tions voulues d'argile et d e c h a u x p o u r d o n n e r d u Portland, contiennent d e la c h a u x libre qui n'a p u , faute d'une t e m -
pérature assez élevée, entrer e n c o m b i n a i - son. C'est là u n in- convénient q u i fait des ciments d e grap- piers d e s produits d o n t l'emploi d a n s les g r a n d s travaux est toujours sujet à c a u - tion.
Au-delà d'un indice d e o , 6 5 , lorsque les
proportions d'argile d a n s u n calcaire sont d e 27 à 40 0 0, ce cal- caire d o n n e d e s ci- m e n t s à prise rapide, a u t r e m e n t dit des Ci- ments prompts. L e u r fabrication r e s s e m b l e b e a u c o u p à celle d e s ciments naturels à prise lente, avec cette différence toutefois, q u e la cuisson d e s roches à c i m e n t p r o m p t est m o i n s forte. L e u r fabrication d e m a n d e des pré- cautions spéciales d a n s le détail desquelles n o u s n'avons p a s à entrer. C e s ciments sont caractérisés par u n e prise très rapide (entre 5 et 20 m i n u t e s ) d u e à la g r a n d e proportion d'alumine qu'ils contiennent, m a i s p a r u n e dureté finale m o i n d r e q u e celle des Portlands. C'est grâce à cette rapidité d e prise qu'on les e m p l o i e a u x m o u l a g e s , en particulier a u x conduites en c i m e n t a r m é d o n t o n a construit d e si b e a u x s p é c i m e n s , ces t e m p s passés, d a n s l ' a m é n a g e m e n t d e s chutes d'eau.
A u point d e v u e pratique, les ciments se classent p a r ordre d e d u r é e d e prise, car c'est elle qui, d a n s la plupart des cas, fixe le choix d u produit à e m p l o y e r p o u r u n travail d é t e r m i n é .
L A H O U I L L E B L A N C H E 3 1
M a i s différentes causes influencent ces durées d e prise et p e u v e n t g r a n d e m e n t t r o m p e r l'entrepreneur sur la qualité d u c i m e n t , si celui-ci, c o m m e il le fait souvent à réception d e la m a r c h a n d i s e , se contente d'un essai d e prise.
A u n o m b r e d e ces causes sont : la t e m p é r a t u r e d e l'eau,du c i m e n t , d u sable a u m o m e n t d u g â c h a g e d u mortier ; la quantité d'eau e m p l o y é e p o u r ce g â c h a g e ; le m é l a n g e p r é a - lable d u c i m e n t avec d u sable h u m i d e . M a i s elles n'ont p a s u n e très g r a n d e i m p o r t a n c e pratique,-au point d e v u e d e la solidité des mortiers et d e leur dureté a u b o u t d'un certain t e m p s ; d'ailleurs, toutes sont c o n n u e s et, e n certains cas m ê m e , m i s e s à profit par les e m p l o y e u r s d e ciment.
D e toutes les causes qui modifient la prise d'un produit la plus d a n g e r e u s e est la présence d e la c h a u x libre d a n s ce produit. A u contact d e l'eau d e g â c h a g e , elle s'hydrate très r a p i d e m e n t , avec élévation d e t e m p é r a t u r e et a m è n e la soli- dification d u mortier avant q u e les réactions c h i m i q u e s q u i déterminent son durcissement, aient p u s'effectuer.Et,alors, p e u d e t e m p s après leur confection, o n voit les mortiers fendiller, gonfler et n e plus offrir a u c u n e solidité. L a c h a u x libre d a n s u n produit altère d o n c c o m p l è t e m e n t ses p r o - priétés et d i m i n u e toujours n o t a b l e m e n t sa résistance.
Afin d'atténuer cette cause très fréquente, car tous les ciments^à l'exception des Portlands artificiels très bien dosés, contiennent d e la c h a u x libre e n plus o u m o i n s g r a n d e quantité, o n les laisse séjourner u n t e m p s qui varie d e u n à six m o i s d a n s les silos, avant d e les e m p l o y e r . S o u s l'action d e la v a p e u r d'eau c o n t e n u e d a n s l'atmosphère, cette c h a u x s'hydrate et alors n e présente plus d e d a n g e r à l'emploi des mortiers. Ceci explique q u e le m ê m e c i m e n t a u n e prise bien plus lente après u n séjour en silos qu'au m o m e n t o ù il vient d'être fabriqué. M a i s il n e faudrait c e p e n d a n t p a s croire q u e le silosage est en tout cas nécessaire et q u e a priori u n c i m e n t n o n silosé doit être refusé. U n produit artificiel qui a été bien d o s é o u celui qui a été o b t e n u p a r la cuisson c o n v e n a b l e d e calcaires à indices choisis n e c o n - tenant pas o u p e u d e c h a u x libre, n'a p a s besoin o u ^ d u m o i n s , a très p e u besoin d e silo. Il est, d'ailleurs, évident contrairement à ce q u e croient le plus g r a n d n o m b r e des entrepreneurs, q u ' u n c i m e n t acquiérera d'autant plus d e résistance qu'il lui aura fallu m o i n s d e silosage.
D a n s certaines circonstances o n peut avoir intérêt à e m p l o y e r u n Portland d e très b o n n e qualité, m a i s d o n t la d u r é e d e prise est trop courte p o u r permettre le g â c h a g e et la m i s e e n place d e g r a n d s c u b e s à la fois d e mortiers o u bétons. O n ralentit la prise d'un tel produit en y ajoutant, suivant sa teneur e n a l u m i n e , d e i à 3 % d e sulfate d e c h a u x . C e sel,plus soluble q u e P a l u m i n a t e d e c h a u x . e m p ê c h e la cristallisation d e ce dernier, laquelle n e peut c o m m e n c e r qu'après la cristallisation d u sulfate d e c h a u x , et cela retarde la prise. L a prise d'un c i m e n t qui se fait e n 45', peut être retardée d e d e u x heures, p a r u n e addition d e 2 % d e sulfate d e c h a u x et sa résistance à l'arrachement s'en trouver aug- m e n t é e d e i5 à 20 °/0.
A v e c u n e solution d e chlorure d e calcium o n obtient le m ê m e résultat. Cette opération, exécutée p o u r la première fois en g r a n d , sur les conseils d e M . l'ingénieur E . C a n d l o t lors d e la construction d'un fort d e la défense d e L y o n , est très pratique et lorsqu'elle est faite avec soin, retarde la
prise d a n s les limites voulues tout e n a u g m e n t a n t encore la dureté des mortiers (1).
M a i s il n e faudrait pas exagérer l'addition d u sulfate d e c h a u x o u d e chlorure d e calcium ; u n excès, déterminerait a u contraire u n e prise rapide, a m è n e r a i t le g o n f l e m e n t et la destruction des mortiers. Certains P o r t l a n d s contiennent naturellement d u sulfate d e c h a u x ; il y a lieu d e n'admettre q u e s o u s réserve c e u x d a n s lesquels l'analyse décelie plus d e 2 ° /0 d'acide sulfurique; q u a n d m ê m e ils se c o m p o r t e - raient bien à l'emploi, il faut craindre leur destruction a u b o u t d e q u e l q u e t e m p s .
L a détermination d e la d u r é e d e prise d'un c i m e n t est u n essai nécessaire p o u r e n apprécier la valeur, m a i s il n'est pas suffisant. Il faut qu'il soit complété p a r les essais suivants qui ont u n e égale i m p o r t a n c e :
(a) D é t e r m i n a t i o n d e la finesse d e m o u t u r e . (b) D é t e r m i n a t i o n d u poids d u litre n o n tassé.
(c) Essai d e d é f o r m a t i o n à P e a u froide ; les briquettes d'essai étant i m m e r g é e s d a n s P e a u p u r e 24 heures après leur confection.
(d) Essai d e d é f o r m a t i o n à P e a u c h a u d e , o u m i e u x et plus s i m p l e m e n t , a u bain d e chlorure d e calcium à 5 o g r , par litre.
(e) Essai d e résistance à la traction à 7 et à 28 jours, d e briquettes d e 5 centimètres carrés d e section, e n f o r m e d e 8 :
i ° e n c i m e n t p u r ; 20 e n mortier c o m p o s é d e u n e partie d e c i m e n t p o u r 3 d e sable n o r m a l (passé a u tamis d e 144 mailles). N o u s conseillons d'employer p o u r ces essais, l'appareil représenté par la figure ci-contre (2).
APPAREIL M J C H A E U S
(1) Lire l'ouvrage d e M . E . C A N D L O T , « Ciments et chaux hydrau- liques » ( B a u d r y et O , éditeurs, Paris, 1898). O n y t r o u v e r a u n e foule d e d o c u m e n t s très p r é c i e u x , sur la fabrication, les propriétés et r e m p l o i d e c e s p roduits.
(2) L'appareil se c o m p o s e essentiellement d e s leviers c o m b i n é s L et L'; le levier s u p é r i e u r oscille entre les butoirs K et B , et la b a l a n c e est équilibrée a u r e p o s p a r le c o n t r e p o i d s m o b i l e J.
A u m o y e n d u volant R o n a m è n e les griffes G et G ' e n contact et T o n y place les briquettes à r o m p r e N . L e seau Z o u le vase D plus léger — suivant la résistance d e s briquettes à r o m p r e — reçoivent la grenaille d e p l o m b et lorsque la r u p t u r e d e la briquette se produit la v a n n e V se f e r m e p a r le c h o c d u s e a u sur le levier A . ~~ M est u n -dispositif d e réglage d e la v a n n e . — O n p è s e ensuite la grenaille p a r la m é t h o d e d e la d o u b l e p e s é e à l'aide d e l'appareil l u i - m ê m e q u i constitue u n e b a l a n c e très sensible. Il suffit d e multiplier p a r i o lë p o i d s t r o u v é p o u r avoir la-résistance p a r c e n t i m è t r e carré.
L A H O U I L L E B L A N C H E 3 2
U n c i m e n t offrira toutes les garanties désirables lorsque sa c o m p o s i t i o n c h i m i q u e sera c o m p r i s e d a n s le tableau d o n n é plus h a u t , et q u e les essais a u x q u e l s il aura été s o u m i s auront d o n n é les résultats indiqués d a n s le tableau suivant :
Résidu sur le tamis de 000 mailles... 0 °/0 maximum.
» sur le (amis de 4.900 mailles 30 °/0 maximum.
Poids du litre non tassé 1.100 grammes minimum.
Déformation â l'eau froide.. { Indication des aiguilles ^ 0
>) k chaud (de l'appareil Le Cliatelicr ' 40° maximum.
C i m e n t pur Mortier i : 3 Résistance à l'arrachement I à 7 j o u r s . . . , 2 0 kilos 8 kilos.
par centimètre carré { à 2 8 j o u r s 35 kilos 15 kilos.
E n particulier, lorsqu'on aura affaire à des c i m e n t s p r o m p t s r é p o n d a n t à ces conditions, o n p o u r r a e n toute confiance les e m p l o y e r a u x conduites d ' a m é n a g e m e n t d e s chutes d'eau e n c i m e n t a r m é .
N o u s t e r m i n e r o n s e n disant q u e r e m p l o i d u c i m e n t a r m é est basé sur ces trois principes d o n t n o u s e m p r u n t o n s T é n o n c é à l'ouvrage d e M . C a n d l o t :
i° Egalité d u coefficient d e dilatation d u fer et d u c i m e n t ;
2° A d h é r e n c e très g r a n d e entre le fer et le c i m e n t ; 3° Impossibilité d'oxydation d u fer n o y é d a n s le mortier d e c i m e n t .
E t p o u r m o n t r e r quels merveilleux résultats l'on peut attendre d e b o n s produits judicieusement e m p l o y é s , n o u s citerons, c o m m e e x e m p l e , la dérivation d e C h a m p (Société d e F u r e et M o r g e ) , c o m p r e n a n t u n e canalisation d e 2.100 m è t r e s en béton d e c i m e n t a r m é , a y a n t 3 m . 3 o d e diamètre intérieur et faisant face à d e s pressions d e 18 m è t r e s avec des épaisseurs d e 20 à 25 centimètres.
Telles sont les indications s o m m a i r e s q u i n o u s o n t à n o u s m ê m e m a i n t e fois servi et qui,de ce fait, n o u s ont p a r u intéressantes à signaler d a n s cet article rédigé en collabo- ration avec M . E.-K. C O T E qui a u n e c o m p é t e n c e spéciale e n la matière.
L MATHIEU,
Ingénieur civil
LE MOIS HYDRO-ÉLEGTRip EN FRANCE ET A L'ÉTRANGER
A C A D É M I E D E S S C I E N C E S
N e sont relatées, dans ce paragraphe, que les communications présentant quelques rapports avec les études hydro-électriques, comprises dans le p r o g r a m m e de cette Bévue.
Séance du 27 janvier igo2
S u r la préparation d u T a n t a l e a u four électrique et s u r ses propriétés. M é m o i r e d e M . H e n r i MOISSAN.
L'acide tantalique, r e g a r d é jusqu'ici c o m m e infusible et irréduc- tible p a r le c a r b o n e , a été a d d i t i o n n é d ' u n e quantité d e c h a r b o n d e sucre c o r r e s p o n d a n t à la réaction :
T a205 -i- 5 C ~ 2Ta + S C O
L e m é l a n g e étant a g g l o m é r é , p a r pression, s o u s f o r m e d e petits cylindres est d ' a b o r d d e s s é c h é a u four Perrot, d a n s u n e b r a s q u e d e c h a r b o n d e sucre, puis ensuite chauffé a u four électrique d a n s u n creuset d e graphite. E n o p é r a n t p e n d a n t 10 m i n u t e s a v e c u n c o u r a n t d e 800 a m p è r e s s o u s 60 volts o n arrive à la fusion d u T a n t a l e ,
D a n s ces c o n d i t i o n s le T a n t a l e offre u n aspect m é t a l l i q u e brillant;
sa cassure est cristalline. L a fonte o b t e n u e n e r e n f e r m a n t q u e o,5 0/0 d e c a r b o n e r a y e facilement le verre et le cristal d e r o c h e ; sa densité est d e 12,79; elle est infusible a u c h a l u m e a u o x y d r i q u e qui la t r a n s f o r m e r a p i d e m e n t e n acide tan ta ligne.
L e s acides et l'eau régale s o n t sans action s u r le T a n t a l e ; seul l'acide sulfurique c o n c e n t r é l'attaque l e n t e m e n t à l'ébullition.
U n m é l a n g e d'acide a z o t i q u e et d'acide fluorhydrique l'attaque facilement.
L e T a n t a l e p o s s è d e d e s propriétés réductrices très particulières qui le r a p p r o c h e n t plutôt d e s métalloïdes q u e d e s m é t a u x .
Séance du IJ février rgo2.
S u r u n e f o r m e d e t h e r m o m è t r e électrique. N o t e d e M . G e o r g e s MESLIN.
L'auteur s'est p r o p o s é d'éliminer l'indication d e s très rapides variations d e t e m p é r a t u r e q u e d o n n e l'emploi d e s c o u p l e s t h e r m o - électriques et q u i est g é n é r a l e m e n t inutile p o u r avoir les t e m p é - ratures m o y e n n e s d ' u n e enceinte.
L e principe d e sa m é t h o d e est d'utiliser la variation, e u fonction d e la t e m p é r a t u r e , d e la force électromotrice d ' u n é l é m e n t d e pile tel q u e le L a t i m e r - C l a r k d o n t le coefficient d e variation t h e r m i q u e est assez c o n s i d é r a b l e . C e t é l é m e n t est placé d a n s la r é g i o n d o n t o n veut c o n n a î t r e la t e m p é r a t u r e .
M . M e s l i n e m p l o i e la méthode d'opposition a v e c l'adjonction d e d e u x boîtes d e résistance d i s p o s é e s d e m a n i è r e à c e qu'il n'y ait p a s d e c o u r a n t d a n s la dérivation et à utiliser u n é l e c t r o m è t r e o u u n g a l v a n o m è t r e très sensible c o m m e g a l v a n o s c o p e .
Séance du 3 mars igo2.
S u r la r e c o m b i n a i s o n d e s ions d a n s les gaz. N o t e d e M . P. LANGEVIN,
Séance du 14 avril igo2.
R e c h e r c h e s s u r les forces électromotrices, p a r M . BER- THELOT.
M . Berthelot e x p o s e les e x p é r i e n c e s nouvelles qu'il a réalisées p o u r a p p r o f o n d i r l'étude d e s forces électromotrices d é v e l o p p é e s p a r d e s é l é m e n t s d e piles constituées à l'aide d e simples m é l a n g e s liquides, s a n s recourir à l'attaque d e s m é t a u x libres et cela d a n s le b u t d e définir les relations entre ces forces électromotrices et les quantités d e chaleur d é v e l o p p é e s p a r d e s e m b l a b l e s m é l a n g e s ; a n a l y s e i m p o r t a n t e p o u r l'intelligence d e s réactions a c c o m p l i e s d a n s les p h é n o m è n e s éiectrolytiques.
Q u e l q u e s r e m a r q u e s s u r la théorie d e Tare chantant d e D u d d e l . N o t e d e M . P a u l JANET.
Variations d u spectre d e s étincelles. N o t e d e M . B. EGI- NITIS.
Diffusion rétrograde d e s électrolytes. N o t e d e M . J.
THOVERT.
S u r la réaction m a g n é t i q u e d e l'induit d e s d y n a m o s . N o t e d e M . N . VASILESCO-KÀRPEN.
D é m o n s t r a t i o n , a p p u y é e d e résultats d'expériences, d e l'influence d é m a g n é t i s a n t e d e s a m p è r e s - t o u r s t r a n s v e r s a u x et d e l'existence d ' u n m a x i m u m d e cet effet p o u r u n e certaine valeur d e l'excitation.
