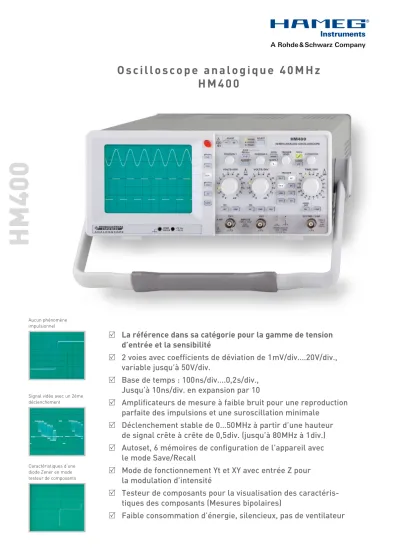

HM400
Aucun phénomène impulsionnel
R Laréférencedanssacatégoriepourlagammedetension d’entréeetlasensibilité
R 2 voies avec coefficients de déviation de 1 mV/div.…20 V/div., variable jusqu’à 50 V/div.
R Base de temps : 100 ns/div.…0,2 s/div., Jusqu’à 10 ns/div. en expansion par 10
R Amplificateurs de mesure à faible bruit pour une reproduction parfaite des impulsions et une suroscillation minimale
R Déclenchement stable de 0…50 MHz à partir d’une hauteur de signal crête à crête de 0,5 div. (jusqu’à 80 MHz à 1 div.) R Autoset, 6 mémoires de configuration de l’appareil avec
le mode Save/Recall
R Mode de fonctionnement Yt et XY avec entrée Z pour la modulation d’intensité
R Testeur de composants pour la visualisation des caractéris- tiques des composants (Mesures bipolaires)
R Faible consommation d’énergie, silencieux, pas de ventilateur
O s c i l l o s c o p e a n a l o g i q u e 4 0 M H z H M 4 0 0
Signal vidéo avec un 2ème déclenchement
Caractéristiques d’une diode Zener en mode testeur de composants
HM400F/150812 · C&E · Sous réserve de modifications · © HAMEG Instruments GmbH® · Certifié DQS selon DIN EN ISO 9001:2008, Reg.-No. : 071040 QM08 Rohde & Schwarz France SAS · Parc Tertiaire de Meudon · 9/11, rue Jeanne Braconnier · 92366 MEUDON LA FORET CEDEX · Tél : 01 41 36 10 00 · Fax : 01 41 36 11 11 · www.hameg.com · contact.rsf@rohde-schwarz.com
Commandes/Readout/Réglages
Manuel : depuis les commandes de la face avant et boutons
Mode Autoset : réglage automatique des paramètres Mode Save et Recall : pour 6 configurations
Testeurdecomposants
Tension de test : env. 7 Vrms (en cicruit ouvert) Courant de test : Max. 7 mArms (en court circuit) Fréquence de test : env. 50 Hz
Branchement : 2 prises 4 mm pour fiches banane Un des points de test est à la masse Divers
Tube cathodique : D14-363GY, 8 x 10 div., graticule interne Tension d‘accélération : env. 2 kV
Inversion du signal : réglable sur face avant Entrée Z (Modulation) : +5 V Max. (TTL), 10 kHz
Sortie Probe ADJ : 1 kHz/1 MHz signal rectangulaire env. 0,2 Vcc
(tr <5 ns) pour la compensation des sondes Tension d‘alimentation : 105…253 V, 50…60 Hz ±10 %, CAT II Consommation : env. 30 W à 230 V/50 Hz
Protection : classe 1 (EN 61010-1) Temp. de fonctionnement : +5…+40 °C
Temp. pour le stockage : -20…+70 °C
Humidité relative : 5…80 % (sans condensation) Dimensions (L x H x P) : 285 x 125 x 380 mm
Poids : env. 4,8 kg
Accessoiresfournis: cordon secteur, notice d‘utilisation, 2 sondes 1:1/10:1 (HZ154) compensation LF/RF, CD
Accessoiresrecommandés:
HZ20 Adaptateur pour fiche BNC – prises banane 4 mm HZ33 Câble de mesure 50 Ω, BNC/BNC, 0,5 m HZ34 Câble de mesure 50 Ω, BNC/BNC, 1,0 m HZ45 Kit pour montage en rack 19" 4U HZ51 Sonde 10:1 (150 MHz)
HZ52 Sonde 10:1 HF (250 MHz) HZ53 Sonde 100:1 (100 MHz) HZ100 Sonde différentielle 20:1/200:1 HZ109 Sonde différentielle 1:1/10:1 HZ115 Sonde différentielle 100:1/1.000:1
HZ200 Sonde 10:1 avec prise en compte de l’atténuation (250 MHz) HZ350 Sonde 10:1 avec prise en compte de l’atténuation (350 MHz) HZ355 Sondes 10:1 avec id. auto. de l‘atténuation (500 MHz) HZO20 Sonde passive 1.000:1 (400 MHz, 1.000 Vrms)
HZO30 Sonde active 1 GHz (0,9 pF, 1 MΩ, avec plusieurs accessoires) HZO50 Pince ampèremétrique AC/DC 30 A, DC…100 kHz
HZO51 Pince ampèremétrique AC/DC 100/1.000 A, DC…20 kHz
Oscilloscopeanalogique40MHzHM400
Caractéristiques à 23 °C après une période de chauffe de 30 minutes.
Déviationverticale
Mode de fonctionnement : Voie 1 ou 2 seule, voie 1 et 2 (alternées ou decoupées)
Somme ou différence des voies 1 et 2
Mode Inversé : voie 2
Mode XY : voie 1 (X) voie 2 (Y) Bande passante (-3 dB) :
DC, 5 mV/div.…20V/div. 0…40 MHz AC, 5 mV/div.…20V/div. 2 Hz…40 MHz DC, 1…2 mV/div. 0…10 MHz AC, 1…2 mV/div. 2 Hz…10 MHz Temps de montée (calculé) : <35 ns (1…2 mV/div.)
<8,75 ns (5 mV/div.…20 V/div.) Coefficient de déviation : Séquence 1–2–5,
±5 % (1…2 mV/div.)
±3 % (5 mV/div.…20 V/div.) Variable (non calibré) >2,5:1 jusqu‘à 50 V/div Impédance d‘entrée : 1 MΩ II 15 pF Couplage d‘entrée : DC, AC, GND (masse) Tension d‘entrée Max. : 400 V (DC + crete AC)
Déclenchement
Automatique : En liaison avec la détection de crête et le niveau de déclenchement
Hauteur minimale
du signal 0,5 div.
Gamme de fréquence 5 Hz…50 MHz Plage de niveau
de contrôle De crête- à crête+
Normal (sans crête) : Hauteur minimale
du signal 0,5 div.
Gamme de fréquence 0…50 MHz Plage de niveau
de contrôle -10…+10 div.
Flanc : positif ou négatif
Source : Voie 1 ou 2, secteur et externe
Couplage : AC (5 Hz…80 MHz),
DC (0…80 MHz), LF (0…1,5 kHz) Affichage du
déclenchement : LED
Signal externe :
Impédance d‘entrée 1 MΩ II 15 pF 2ème déclenchement 0,3 Vcc ≤5 V,
DC (0…50 MHz), AC (20 Hz…50 MHz) Tension d‘entrée Max. 100 V (DC + crête AC) Séparateur actif synchro TV : trames et lignes; +/-
Déviationhorizontale
Base de temps : 100 ns/div.…0,2 s/div. (séquence 1–2–5)
Précision ±3 %
Variable (non calibré) >2,5:1 à >1,25 s/div.
En expansion par 10 : jusqu‘à 10 ns/div.
Précision ±5 %
Hold Off : jusqu‘à 10:1 (variable) XY
Bande passante ampli X. : 0…2,5 MHz (-3 dB) Différence de phase X-Y <3° :<120 kHz
