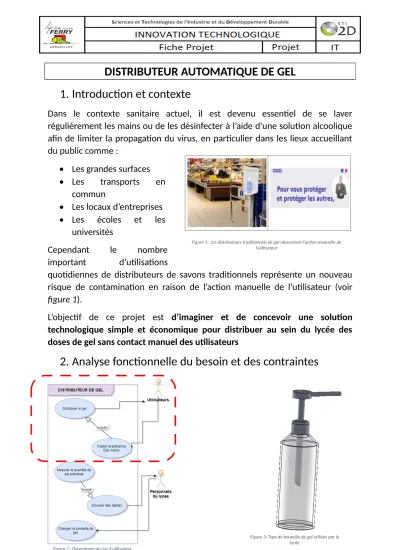

DISTRIBUTEUR AUTOMATIQUE DE GEL
1. Introduction et contexte
Dans le contexte sanitaire actuel, il est devenu essentiel de se laver régulièrement les mains ou de les désinfecter à l’aide d’une solution alcoolique afin de limiter la propagation du virus, en particulier dans les lieux accueillant du public comme :
Les grandes surfaces
Les transports en commun
Les locaux d’entreprises
Les écoles et les universités
Cependant le nombre important d’utilisations
quotidiennes de distributeurs de savons traditionnels représente un nouveau risque de contamination en raison de l’action manuelle de l’utilisateur (voir figure 1).
L’objectif de ce projet est d’imaginer et de concevoir une solution technologique simple et économique pour distribuer au sein du lycée des doses de gel sans contact manuel des utilisateurs
2. Analyse fonctionnelle du besoin et des contraintes
Figure 1 : Les distributeurs traditionnels de gel nécessitent l'action manuelle de l'utilisateur
Figure 2 : Diagramme de cas d'utilisation
Figure 3: Type de bouteille de gel utilisée par le lycée
Figure 5: Diagramme structure bloc Figure 4 : Diagramme d'exigences
3.
Le projet
L’équipe devra imaginer et concevoir un système permettant d’actionner automatiquement et sans contact le mécanisme du poussoir du savon. L’équipe est constituée de 3 ou 4 membres.
Membre A
o Rôle : Fonction 1.1 Détecter la présence des mains
Membre B et C
o Rôle : Fonction 1.2 Actionner le poussoir du savon
Membre D
o Rôle : Fonction 1.2.3 et 1.4 Concentrer l’effort sur le poussoir et maintenir la bouteille en position
4.
Les attendus
Chaque membre de l’équipe devra préparer pour sa fonction un compte-rendu numérique comprenant :
L’analyse du besoin/contraintes de la fonction
Un planning sous forme d’un diagramme de Gant
Faire la liste des contraintes à
respecter
Faire le schéma électronique de la solution technique
Faire le cablâge et le
programme
Imaginer une solution pour intégrer le capteur dans le distributeur de
gel
Modéliser le capteur US sur le logiciel
Solidworks
Modéliser +Intégrer la
solution technique
dans le distributeur
Faire la liste des contraintes à
respecter
Faire le schéma électronique de la solution technique
Faire le cablâge et le programme
Imaginer une solution pour intégrer le servomoteur et la
pile dans le distributeur de gel
Modéliser +Intégrer les solutions techniques dans le
distributeur
Faire la liste des contraintes à
respecter
Calculer la force nécessaire pour appuyer sur le poussoir
Imaginer une solution permettant d'appuyer sur le
poussoir
Modéliser +Intégrer la
solution technique au servomoteur
Imaginer une solution pour maintenir la
bouteille
Modéliser +Intégrer la
solution technique dans
le distributeur
Un résumé de chaque étape du projet (voir diagramme de la partie 3) avec les croquis, captures d’écran, les schémas et les notes de calcul…
Bonus : Le bilan économique de la solution technique (coût…)
Une conclusion o Points forts o Difficultés…
