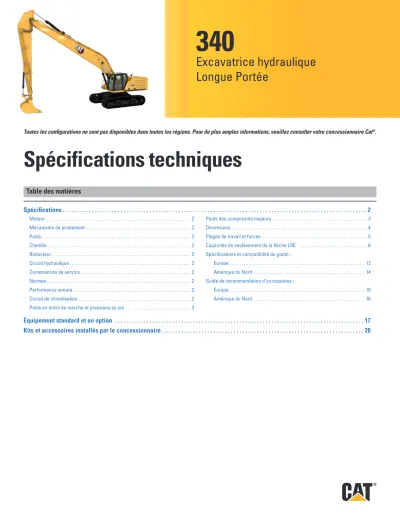

Spécifications techniques
Excavatrice hydraulique Longue Portée
Toutes les configurations ne sont pas disponibles dans toutes les régions. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat
®.
Table des matières
Spécifications . . . . 2
Moteur . . . . 2
Mécanisme de pivotement . . . . 2
Poids . . . 2
Chenille . . . . 2
Réducteur . . . . 2
Circuit hydraulique . . . 2
Contenances de service . . . . 2
Normes . . . . 2
Performance sonore . . . . 2
Circuit de climatisation . . . . 2
Poids en ordre de marche et pressions au sol . . . . 3
Poids des composants majeurs . . . 3
Dimensions . . . . 4
Plages de travail et forces . . . . 5
Capacités de soulèvement de la flèche LRE . . . . 6
Spécifications et compatibilité du godet : Europe . . . . 12
Amérique du Nord . . . . 14
Guide de recommandation d'accessoires : Europe . . . . 16
Amérique du Nord . . . . 16
Équipement standard et en option . . . . 17
Kits et accessoires installés par le concessionnaire . . . . 20
2
Puissance du moteur – ISO 9249 232 kW 311 hp Puissance du moteur – ISO 14396 234 kW 314 hp
Alésage 115 mm 5 in
Course 149 mm 6 in
Cylindrée 9,3 l 568 in
3Capacité de biodiesel Jusqu'à B20
(1)• Conforme aux normes américaines EPA Tier 4 Final, européennes Stage V, et aux normes japonaises de 2014 sur les émissions.
• Recommandé pour une utilisation jusqu'à une altitude de 3 300 m (10 830 ft) avec une puissance du moteur inférieure à 2 300 m (7 550 ft).
• ISO 9249 représente la puissance nette disponible au volant d'inertie lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un post-traitement et d'un alternateur avec une puissance moteur de 1 800 tr/min.
• La puissance annoncée est testée conformément aux normes en vigueur au moment de la fabrication.
(1)
Les moteurs Cat sont compatibles avec les carburants renouvelables, alternatifs et biologiques* suivants, dont l'impact sur les émissions de gaz à effet de serre est moindre :
Biodiesel jusqu'à B20 (FAME)**
Jusqu'à 100 % de carburants renouvelables HVO et GTL
** Consultez les directives pour une application réussie. Veuillez consulter votre concessionnaire Cat ou le document « Caterpillar Machine Fluids Recommendations (Recommandations concernant les fluides pour machines Caterpillar) » (SEBU6250) pour plus de détails.
** Pour l'utilisation de mélanges plus élevés, consultez votre concessionnaire Cat.
Mécanisme de pivotement
Vitesse de pivotement 8,75 tr/min
Couple de pivotement 144 kN·m 106 228 lbf-ft
Poids
Poids en ordre de marche 43 900 kg 96 700 lb
• Train de roulement HD élevé et large, flèche LRE, bras LRE7.1B1 (23'4"), godet GD de 0,93 m
3(1,22 yd
3), patins à triple arête de 850 mm (33"), et contrepoids de 10,35 t (22 800 lb).
Chenille
Largeur des patins à chenilles en option 850 mm 33 in Largeur des patins à chenilles en option 600 mm 24 in Largeur des patins à chenilles en option 700 mm 28 in Nombre de patins (de chaque côté) 49
Nombre de galets de chenille
(de chaque côté) 8
Nombre de galets porteurs
(de chaque côté) 2
Réducteur
Pente franchissable maximale 35°/70 %
Vitesse de déplacement maximale 4,7 km/h 2,9 mph
Force de traction maximale 295 kN 66 206 lbf
(279 × 2 pompes)
(74 × 2 pompes) Pression maximale – Équipement – Outil 35 000 kPa 5 076 psi Pression maximale – Équipement –
Mode soulèvement 38 000 kPa 5 511 psi
Pression maximale – Déplacement 35 000 kPa 5 076 psi Pression maximale – Pivotement 29 400 kPa 4 264 psi
Vérin de flèche – Alésage 150 mm 6 in
Vérin de flèche – Course 1 440 mm 57 in
Vérin de bras – Alésage 170 mm 7 in
Vérin de bras – Course 1 738 mm 68 in
Vérin de godet B1 – Alésage 120 mm 5 in
Vérin de godet B1 – Course 1 104 mm 43 in
Contenances de service
Capacité du réservoir de carburant 600 l 158,5 gal
Système de refroidissement 40 l 10,5 gal
Huile moteur (avec filtre) 32 l 8,5 gal
Réducteur de pivotement 18 l 4,8 gal
Réducteur (chacun) 8 l 2,1 gal
Circuit hydraulique (réservoir compris) 373 l 98,5 gal Réservoir hydraulique
(tuyau d'aspiration inclus) 161 l 42,5 gal
Réservoir de liquide
d'échappement diesel (DEF) 80 l 21,1 gal
Normes
Freins ISO 10265:2008
Cabine/Système de protection contre les chutes d'objets (FOGS)
ISO 10262:1998 Cabine/Cadre de protection en
cas de retournement (ROPS) ISO 12117-2:2008
Performance sonore
ISO 6395:2008 (externe) 105 dB(A)
ISO 6396:2008 (dans la cabine) 73 dB(A)
• Lorsqu'elle est correctement installée et entretenue et lorsqu'elle est testée avec la porte et les vitres fermées selon ANSI/SAE J1166 OCT98, la cabine proposée par Caterpillar est conforme aux exigences OSHA et MSHA pour les limites d'exposition au bruit du conducteur en vigueur au moment de la fabrication.
• Une protection auditive peut être nécessaire en cas d'utilisation avec poste de conduite et cabine ouverts (si la cabine n'est pas correctement entretenue ou si les portes/fenêtres sont ouvertes) pendant de longues périodes ou dans un environnement bruyant.
Circuit de climatisation
Le système de climatisation sur cette machine contient le réfrigérant fluoré R134a à émission de gaz à effet de serre (potentiel de réchauffement global
= 1 430). Le système contient 1,00 kg de réfrigérant, ayant un équivalent
CO
2de 1,430 tonne.
Poids en ordre de marche et pressions au sol
Patins HD à triple arête
de 600 mm (24") Patins à triple arête
de 700 mm (28") Patins à triple arête de 850 mm (33") Poids Pression
au sol Poids Pression
au sol Poids Pression au sol kg
(lb) kPa
(psi) kg
(lb) kPa
(psi) kg
(lb) kPa
(psi) Châssis de base avec galets de chenille et galets porteurs
Contrepoids de 10,35 t (22 800 lb) + Machine de base avec train de roulement HD élevé et large
Flèche longue portée + bras LRE7.1 m B1 (23'4") + godet GD de 0,93 m
3(1,22 yd
3)
43 300 80,7 43 000 68,7 43 900 57,7
(95 500) (11,7) (94 800) (10,0) (96 700) (8,4)
Tous les poids de fonctionnement comprennent un réservoir de carburant à 90 % plein avec un conducteur de 75 kg (165 lb) .
Poids des composants majeurs
kg lb
Machine de base avec contrepoids de 10,35 t (22 800 lb), cadre pivotant HD, deux vérins de flèche, galets de chenille SD et galets porteurs pour un train de roulement HD élevé et large et galets porteurs pour un train de roulement long et étroit
30 280 66 760 Patins à chenilles :
Patins HD à triple arête de 600 mm (24") de largeur, 15,5 mm (0,61") d'épaisseur 4 750 10 470
Patins à triple arête de 700 mm (28") de largeur, 11 mm (0,43") d'épaisseur 4 450 9 800
Patins à triple arête de 850 mm (33") de largeur, 13 mm (0,51") d'épaisseur 5 300 11 690
Deux vérins de flèche 710 1 570
Poids de 90 % d'un plein de carburant et d'un conducteur de 75 kg (165 lb) 550 1 210
Contrepoids :
Contrepoids de 10,35 t (22 800 lb) 10 350 22 820
Cadre pivotant :
Cadre pivotant HD 3 260 7 180
Train de roulement HD élevé et large :
Châssis standard avec galets SD et galets porteurs HD 10 280 22 660
Flèche (incluant lignes, broches, vérin de bras) :
Flèche LRE de 10,6 m (34'9") 4 480 9 880
Bras (y compris lignes, broches, vérin de godet, timonerie de godet) :
Bras LRE LRE7.1B1 (23'4") 2 500 5 510
Godet (sans timonerie) :
SD de 0,93 m
3(1,22 yd
3) 750 1 650
4
4 3
7 8 2
5 1
6 10 9
Option de flèche Flèche LRE de
10,6 m (34'9")
Option de bras Bras LRE
LRE7 .1B1 (23'4") 1 Hauteur de la machine :
Hauteur de la cabine 3 400 mm 11'2"
Hauteur du FOGS 3 540 mm 11'7"
Hauteur des rampes 3 390 mm 11'1"
Avec flèche/bras/godet installés (avec lignes auxiliaires) 3 670 mm 12'0"
Avec flèche/bras installés (avec lignes auxiliaires) 3 670 mm 12'0"
Avec flèche installée (avec lignes auxiliaires) 3 340 mm 10'11"
2 Longueur de la machine :
Avec flèche/bras/godet installés (avec lignes auxiliaires) 15 310 mm 50'3"
Avec flèche/bras installés (avec lignes auxiliaires) 15 310 mm 50'3"
Avec flèche installée (avec lignes auxiliaires) 14 180 mm 46'6"
3 Largeur du cadre supérieur sans passerelle 2 970 mm 9'9"
4 Rayon de pivotement arrière 3 530 mm 11'7"
5 Dégagement du contrepoids 1 470 mm 4'10"
6 Garde au sol 720 mm 2'4"
7 Longueur jusqu'au centre des galets 4 040 mm 13'3"
8 Longueur de chenille 5 030 mm 16'6"
9 Largeur aux chenilles 2 930 mm 9'7"
10 Largeur de la chenille :
Patins de 600 mm (24") 3 530 mm 11'7"
Patins de 700 mm (28") 3 630 mm 11'11"
Patins de 850 mm (33") 3 780 mm 12'5"
Largeur du train de roulement (avec marches) :
Patins de 600 mm (24") 3 670 mm 12'0"
Patins de 700 mm (28") 3 670 mm 12'0"
Patins de 850 mm (33") 3 780 mm 12'5"
Type de godet GD
Capacité du godet 0,93 m
31,22 yd
3Rayon de la pointe du godet 1 580 mm 5,2 ft
Plages de travail et forces
Toutes les dimensions sont approximatives et peuvent varier en fonction du godet sélectionné .
LRE7.1B1 (23'4") 0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
6 7 5
8 4 3
11 12 10
13 9 2 1
0 1 2 3 4 5 6 7 8 9 10 12 11 13 14 15 17 16 18 19
20 –1 Meters
Meters
0 5 10 15 20 25 30 35 40 45 50 55 60
65 Feet
15 10
20 5 0 5 10
45 40 35 30 25 15 20 25 30 35 40 45 55 50 Feet
2 3
1 7
4
5
6 2
Option de flèche Flèche LRE de
10,6 m (34'9")
Option de bras Bras LRE
LRE7 .1B1 (23'4")
1 Profondeur d'excavation maximale 13 050 mm 42'10"
2 Portée maximale au niveau du sol 18 080 mm 59'4"
3 Hauteur de coupe maximale 15 620 mm 51'3"
4 Hauteur de chargement maximale 12 770 mm 41'11"
5 Hauteur de chargement minimale 3 210 mm 10'6"
6 Profondeur de coupe maximale pour un niveau inférieur de 2 440 mm (8'0") 12 960 mm 42'6"
7 Profondeur d'excavation maximale en paroi verticale 10 660 mm 35'0"
Force d'excavation du godet (ISO) 141 kN 31 590 lbf
Force d'excavation du bras (ISO) 92 kN 20 750 lbf
Type de godet GD
Capacité du godet 0,93 m
31,22 yd
3Rayon de la pointe du godet 1 580 mm 5,2 ft
6
7,1 m (23'4") 10,6 m (34'9") Patins à triple arête de 850 mm (33")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
1,5 m/5,0 ft 3,0 m/10,0 ft 4,5 m/15,0 ft 6,0 m/20,0 ft 7,5 m/25,0 ft 9,0 m/30,0 ft
m ft
13,5 m kg * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 2 650 * 2 650 13,50
40,0 ft lb * 5 850 * 5 850 44,17
10,5 m kg * 2 600 * 2 600 14,47
35,0 ft lb * 5 750 * 5 750 47,50
9,0 m kg * 2 600 * 2 600 15,23
30,0 ft lb * 5 700 * 5 700 50,00
7,5 m kg * 2 600 * 2 600 15,81
25,0 ft lb * 5 750 * 5 750 51,67
6,0 m kg * 5 350 * 5 350 * 2 700 * 2 700 16,23
20,0 ft lb * 11 600 * 11 600 * 5 850 * 5 850 53,33
4,5 m kg * 12 100 * 12 100 * 8 750 * 8 750 * 7 000 * 7 000 * 5 850 * 5 850 * 2 750 2 750 16,50
15,0 ft lb * 25 900 * 25 900 * 18 850 * 18 850 * 15 050 * 15 050 * 12 650 * 12 650 * 6 050 6 000 54,17
3,0 m kg * 7 700 * 7 700 * 10 050 * 10 050 * 7 750 * 7 750 * 6 350 * 6 350 * 2 900 2 600 16,64
10,0 ft lb * 18 600 * 18 600 * 21 650 * 21 650 * 16 700 * 16 700 * 13 750 * 13 750 * 6 300 5 750 55,00
1,5 m kg * 5 200 * 5 200 * 11 000 * 11 000 * 8 400 * 8 400 * 6 800 6 600 * 3 050 2 550 16,63
5,0 ft lb * 12 050 * 12 050 * 23 750 * 23 750 * 18 100 * 18 100 * 14 700 14 250 * 6 700 5 600 55,00
0 m kg * 5 400 * 5 400 * 10 800 10 450 * 8 850 7 850 * 7 150 6 200 * 3 250 2 500 16,49
0 ft lb * 12 300 * 12 300 * 24 850 22 550 * 19 100 16 900 * 15 400 13 350 * 7 200 5 500 54,17
–1,5 m kg * 4 400 * 4 400 * 6 400 * 6 400 * 10 550 10 100 * 9 050 7 500 * 7 350 5 900 * 3 550 2 550 16,21
–5,0 ft lb * 9 750 * 9 750 * 14 400 * 14 400 * 24 150 21 700 * 19 500 16 100 * 15 850 12 700 * 7 850 5 550 53,33
–3,0 m kg * 5 850 * 5 850 * 7 700 * 7 700 * 11 350 9 950 * 9 000 7 300 * 7 350 5 700 * 3 700 2 600 15,78
–10,0 ft lb * 11 700 * 11 700 * 13 100 * 13 100 * 17 300 * 17 300 * 24 550 21 400 * 19 450 15 700 * 15 900 12 300 * 8 200 5 750 51,67
–4,5 m kg * 6 550 * 6 550 * 7 350 * 7 350 * 9 200 * 9 200 * 10 850 9 950 * 8 750 7 200 * 7 250 5 600 * 3 750 2 750 15,19
–15,0 ft lb * 14 600 * 14 600 * 16 450 * 16 450 * 20 700 * 20 700 * 23 550 21 400 * 18 950 15 550 * 15 600 12 100 * 8 250 6 050 50,00
–6,0 m kg * 8 950 * 8 950 * 10 950 * 10 950 * 10 150 10 050 * 8 300 7 250 * 6 900 5 600 * 3 800 3 000 14,42
–20,0 ft lb * 20 000 * 20 000 * 24 650 * 24 650 * 21 950 21 650 * 17 900 15 600 * 14 900 12 100 * 8 350 6 600 47,50
–7,5 m kg * 10 650 * 10 650 * 11 300 * 11 300 * 9 200 * 9 200 * 7 600 7 400 * 6 400 5 700 * 3 800 3 350 13,43
–25,0 ft lb * 23 900 * 23 900 * 24 350 * 24 350 * 19 750 * 19 750 * 16 350 15 900 * 13 700 12 300 * 8 300 7 450 44,17
–9,0 m kg * 9 450 * 9 450 * 7 850 * 7 850 * 6 600 * 6 600 * 5 600 * 5 600 * 3 700 * 3 700 12,19
–30,0 ft lb * 20 200 * 20 200 * 16 800 * 16 800 * 14 100 * 14 100 * 11 850 * 11 850 * 8 100 * 8 100 40,00
–10,5 m kg * 6 100 * 6 100 * 5 250 * 5 250 * 4 400 * 4 400 * 3 450 * 3 450 10,58
–35,0 ft lb * 12 850 * 12 850 * 10 950 * 10 950 * 9 050 * 9 050 * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
(continué en page suivante)
Capacités de soulèvement de la flèche LRE – Contrepoids : 10,35 t (22 800 lb) – sans godet, soulèvement lourd : Allumé (suite)
7,1 m (23'4") 10,6 m (34'9") Patins à triple arête de 850 mm (33")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
10,5 m/35,0 ft 12,0 m/40,0 ft 13,5 m/45,0 ft 15,0 m/50,0 ft 16,5 m/55,0 ft
m ft
13,5 m kg * 3 100 * 3 100 * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 3 850 * 3 850 * 2 650 * 2 650 13,50
40,0 ft lb * 8 400 * 8 400 * 5 850 * 5 850 44,17
10,5 m kg * 3 850 * 3 850 * 3 700 * 3 700 * 2 600 * 2 600 14,47
35,0 ft lb * 8 450 * 8 450 * 7 600 * 7 600 * 5 750 * 5 750 47,50
9,0 m kg * 3 950 * 3 950 * 3 750 * 3 750 * 2 950 * 2 950 * 2 600 * 2 600 15,23
30,0 ft lb * 8 600 * 8 600 * 8 150 * 8 150 * 5 700 * 5 700 50,00
7,5 m kg * 4 450 * 4 450 * 4 100 * 4 100 * 3 850 * 3 850 * 3 650 3 500 * 2 600 * 2 600 15,81
25,0 ft lb * 9 650 * 9 650 * 8 950 * 8 950 * 8 350 * 8 350 * 7 600 7 500 * 5 750 * 5 750 51,67
6,0 m kg * 4 750 * 4 750 * 4 300 * 4 300 * 3 950 * 3 950 * 3 700 3 450 * 2 700 * 2 700 16,23
20,0 ft lb * 10 300 * 10 300 * 9 350 * 9 350 * 8 600 * 8 600 * 8 050 7 300 * 5 850 * 5 850 53,33
4,5 m kg * 5 100 * 5 100 * 4 550 * 4 550 * 4 150 4 000 * 3 800 3 300 * 2 750 2 750 16,50
15,0 ft lb * 11 000 * 11 000 * 9 850 * 9 850 * 8 950 8 600 * 8 250 7 050 * 6 050 6 000 54,17
3,0 m kg * 5 450 * 5 450 * 4 800 4 650 * 4 300 3 850 * 3 900 3 200 * 3 200 2 650 * 2 900 2 600 16,64
10,0 ft lb * 11 750 * 11 750 * 10 350 9 950 * 9 250 8 200 * 8 450 6 800 * 6 300 5 750 55,00
1,5 m kg * 5 750 5 350 * 5 000 4 400 * 4 450 3 650 * 4 000 3 050 * 3 400 2 600 * 3 050 2 550 16,63
5,0 ft lb * 12 400 11 500 * 10 800 9 400 * 9 600 7 800 * 8 650 6 550 * 6 700 5 600 55,00
0 m kg * 6 000 5 050 * 5 150 4 150 * 4 550 3 500 * 4 050 2 950 * 3 250 2 500 16,49
0 ft lb * 12 950 10 850 * 11 150 8 950 * 9 800 7 500 * 8 750 6 300 * 7 200 5 500 54,17
–1,5 m kg * 6 150 4 800 * 5 250 4 000 * 4 600 3 350 * 4 050 2 850 * 3 550 2 550 16,21
–5,0 ft lb * 13 250 10 350 * 11 400 8 550 * 9 950 7 200 * 8 750 6 150 * 7 850 5 550 53,33
–3,0 m kg * 6 200 4 650 * 5 300 3 850 * 4 600 3 300 * 4 000 2 800 * 3 700 2 600 15,78
–10,0 ft lb * 13 350 10 000 * 11 400 8 300 * 9 900 7 050 * 8 600 6 050 * 8 200 5 750 51,67
–4,5 m kg * 6 100 4 550 * 5 200 3 800 * 4 500 3 250 * 3 850 2 800 * 3 750 2 750 15,19
–15,0 ft lb * 13 150 9 800 * 11 200 8 200 * 9 650 6 950 * 8 250 6 050 50,00
–6,0 m kg * 5 850 4 550 * 4 950 3 800 * 4 250 3 250 * 3 800 3 000 14,42
–20,0 ft lb * 12 550 9 800 * 10 650 8 200 * 9 000 7 000 * 8 350 6 600 47,50
–7,5 m kg * 5 400 4 600 * 4 550 3 850 * 3 800 3 350 13,43
–25,0 ft lb * 11 550 9 950 * 9 650 8 350 * 8 300 7 450 44,17
–9,0 m kg * 4 700 * 4 700 * 3 800 * 3 800 * 3 700 * 3 700 12,19
–30,0 ft lb * 9 850 * 9 850 * 8 100 * 8 100 40,00
–10,5 m kg * 3 500 * 3 500 * 3 450 * 3 450 10,58
–35,0 ft lb * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
8
7,1 m (23'4") 10,6 m (34'9") Patins à triple arête de 700 mm (28")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
1,5 m/5,0 ft 3,0 m/10,0 ft 4,5 m/15,0 ft 6,0 m/20,0 ft 7,5 m/25,0 ft 9,0 m/30,0 ft
m ft
13,5 m kg * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 2 650 * 2 650 13,50
40,0 ft lb * 5 850 * 5 850 44,17
10,5 m kg * 2 600 * 2 600 14,47
35,0 ft lb * 5 750 * 5 750 47,50
9,0 m kg * 2 600 * 2 600 15,23
30,0 ft lb * 5 700 * 5 700 50,00
7,5 m kg * 2 600 * 2 600 15,81
25,0 ft lb * 5 750 * 5 750 51,67
6,0 m kg * 5 350 * 5 350 * 2 700 * 2 700 16,23
20,0 ft lb * 11 600 * 11 600 * 5 850 * 5 850 53,33
4,5 m kg * 12 100 * 12 100 * 8 750 * 8 750 * 7 000 * 7 000 * 5 850 * 5 850 * 2 750 2 700 16,50
15,0 ft lb * 25 900 * 25 900 * 18 850 * 18 850 * 15 050 * 15 050 * 12 650 * 12 650 * 6 050 5 900 54,17
3,0 m kg * 7 700 * 7 700 * 10 050 * 10 050 * 7 750 * 7 750 * 6 350 * 6 350 * 2 900 2 550 16,64
10,0 ft lb * 18 600 * 18 600 * 21 650 * 21 650 * 16 700 * 16 700 * 13 750 * 13 750 * 6 300 5 600 55,00
1,5 m kg * 5 200 * 5 200 * 11 000 11 000 * 8 400 8 250 * 6 800 6 500 * 3 050 2 500 16,63
5,0 ft lb * 12 050 * 12 050 * 23 750 * 23 750 * 18 100 17 850 * 14 700 14 000 * 6 700 5 450 55,00
0 m kg * 5 400 * 5 400 * 10 800 10 250 * 8 850 7 700 * 7 150 6 100 * 3 250 2 450 16,49
0 ft lb * 12 300 * 12 300 * 24 850 22 100 * 19 100 16 600 * 15 400 13 100 * 7 200 5 400 54,17
–1,5 m kg * 4 400 * 4 400 * 6 400 * 6 400 * 10 550 9 900 * 9 050 7 350 * 7 350 5 800 * 3 550 2 500 16,21
–5,0 ft lb * 9 750 * 9 750 * 14 400 * 14 400 * 24 150 21 300 * 19 500 15 800 * 15 850 12 450 * 7 850 5 450 53,33
–3,0 m kg * 5 850 * 5 850 * 7 700 * 7 700 * 11 350 9 750 * 9 000 7 150 * 7 350 5 600 * 3 700 2 550 15,78
–10,0 ft lb * 11 700 * 11 700 * 13 100 * 13 100 * 17 300 * 17 300 * 24 550 20 950 * 19 450 15 350 * 15 900 12 050 * 8 200 5 600 51,67
–4,5 m kg * 6 550 * 6 550 * 7 350 * 7 350 * 9 200 * 9 200 * 10 850 9 750 * 8 750 7 050 * 7 250 5 500 * 3 750 2 700 15,19
–15,0 ft lb * 14 600 * 14 600 * 16 450 * 16 450 * 20 700 * 20 700 * 23 550 20 950 * 18 950 15 200 * 15 600 11 850 * 8 250 5 900 50,00
–6,0 m kg * 8 950 * 8 950 * 10 950 * 10 950 * 10 150 9 850 * 8 300 7 100 * 6 900 5 500 * 3 800 2 900 14,42
–20,0 ft lb * 20 000 * 20 000 * 24 650 * 24 650 * 21 950 21 200 * 17 900 15 300 * 14 900 11 850 * 8 350 6 450 47,50
–7,5 m kg * 10 650 * 10 650 * 11 300 * 11 300 * 9 200 * 9 200 * 7 600 7 250 * 6 400 5 600 * 3 800 3 300 13,43
–25,0 ft lb * 23 900 * 23 900 * 24 350 * 24 350 * 19 750 * 19 750 * 16 350 15 600 * 13 700 12 050 * 8 300 7 300 44,17
–9,0 m kg * 9 450 * 9 450 * 7 850 * 7 850 * 6 600 * 6 600 * 5 600 * 5 600 * 3 700 * 3 700 12,19
–30,0 ft lb * 20 200 * 20 200 * 16 800 * 16 800 * 14 100 * 14 100 * 11 850 * 11 850 * 8 100 * 8 100 40,00
–10,5 m kg * 6 100 * 6 100 * 5 250 * 5 250 * 4 400 * 4 400 * 3 450 * 3 450 10,58
–35,0 ft lb * 12 850 * 12 850 * 10 950 * 10 950 * 9 050 * 9 050 * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
(continué en page suivante)
Capacités de soulèvement de la flèche LRE – Contrepoids : 10,35 t (22 800 lb) – sans godet, soulèvement lourd : Allumé (suite)
7,1 m (23'4") 10,6 m (34'9") Patins à triple arête de 700 mm (28")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
10,5 m/35,0 ft 12,0 m/40,0 ft 13,5 m/45,0 ft 15,0 m/50,0 ft 16,5 m/55,0 ft
m ft
13,5 m kg * 3 100 * 3 100 * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 3 850 * 3 850 * 2 650 * 2 650 13,50
40,0 ft lb * 8 400 * 8 400 * 5 850 * 5 850 44,17
10,5 m kg * 3 850 * 3 850 * 3 700 * 3 700 * 2 600 * 2 600 14,47
35,0 ft lb * 8 450 * 8 450 * 7 600 * 7 600 * 5 750 * 5 750 47,50
9,0 m kg * 3 950 * 3 950 * 3 750 * 3 750 * 2 950 * 2 950 * 2 600 * 2 600 15,23
30,0 ft lb * 8 600 * 8 600 * 8 150 * 8 150 * 5 700 * 5 700 50,00
7,5 m kg * 4 450 * 4 450 * 4 100 * 4 100 * 3 850 * 3 850 * 3 650 3 450 * 2 600 * 2 600 15,81
25,0 ft lb * 9 650 * 9 650 * 8 950 * 8 950 * 8 350 * 8 350 * 7 600 7 350 * 5 750 * 5 750 51,67
6,0 m kg * 4 750 * 4 750 * 4 300 * 4 300 * 3 950 * 3 950 * 3 700 3 350 * 2 700 * 2 700 16,23
20,0 ft lb * 10 300 * 10 300 * 9 350 * 9 350 * 8 600 * 8 600 * 8 050 7 150 * 5 850 * 5 850 53,33
4,5 m kg * 5 100 * 5 100 * 4 550 * 4 550 * 4 150 3 950 * 3 800 3 250 * 2 750 2 700 16,50
15,0 ft lb * 11 000 * 11 000 * 9 850 * 9 850 * 8 950 8 450 * 8 250 6 900 * 6 050 5 900 54,17
3,0 m kg * 5 450 * 5 450 * 4 800 4 550 * 4 300 3 750 * 3 900 3 100 * 3 200 2 600 * 2 900 2 550 16,64
10,0 ft lb * 11 750 * 11 750 * 10 350 9 750 * 9 250 8 050 * 8 450 6 650 * 6 300 5 600 55,00
1,5 m kg * 5 750 5 250 * 5 000 4 300 * 4 450 3 550 * 4 000 3 000 * 3 400 2 500 * 3 050 2 500 16,63
5,0 ft lb * 12 400 11 250 * 10 800 9 250 * 9 600 7 650 * 8 650 6 400 * 6 700 5 450 55,00
0 m kg * 6 000 4 950 * 5 150 4 100 * 4 550 3 400 * 4 050 2 900 * 3 250 2 450 16,49
0 ft lb * 12 950 10 600 * 11 150 8 750 * 9 800 7 300 * 8 750 6 150 * 7 200 5 400 54,17
–1,5 m kg * 6 150 4 700 * 5 250 3 900 * 4 600 3 300 * 4 050 2 800 * 3 550 2 500 16,21
–5,0 ft lb * 13 250 10 100 * 11 400 8 400 * 9 950 7 050 8 750 6 000 * 7 850 5 450 53,33
–3,0 m kg * 6 200 4 550 * 5 300 3 800 * 4 600 3 200 * 4 000 2 750 * 3 700 2 550 15,78
–10,0 ft lb * 13 350 9 800 * 11 400 8 150 * 9 900 6 850 * 8 600 5 900 * 8 200 5 600 51,67
–4,5 m kg * 6 100 4 450 * 5 200 3 700 * 4 500 3 150 * 3 850 2 750 * 3 750 2 700 15,19
–15,0 ft lb * 13 150 9 600 * 11 200 8 000 * 9 650 6 800 * 8 250 5 900 50,00
–6,0 m kg * 5 850 4 450 * 4 950 3 700 * 4 250 3 150 * 3 800 2 900 14,42
–20,0 ft lb * 12 550 9 600 * 10 650 8 000 * 9 000 6 850 * 8 350 6 450 47,50
–7,5 m kg * 5 400 4 500 * 4 550 3 800 * 3 800 3 300 13,43
–25,0 ft lb * 11 550 9 750 * 9 650 8 150 * 8 300 7 300 44,17
–9,0 m kg * 4 700 * 4 650 * 3 800 * 3 800 * 3 700 * 3 700 12,19
–30,0 ft lb * 9 850 * 9 850 * 8 100 * 8 100 40,00
–10,5 m kg * 3 500 * 3 500 * 3 450 * 3 450 10,58
–35,0 ft lb * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
10
7,1 m (23'4") 10,6 m (34'9") Patins HD à triple arête de 600 mm (24")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
1,5 m/5,0 ft 3,0 m/10,0 ft 4,5 m/15,0 ft 6,0 m/20,0 ft 7,5 m/25,0 ft 9,0 m/30,0 ft
m ft
13,5 m kg * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 2 650 * 2 650 13,50
40,0 ft lb * 5 850 * 5 850 44,17
10,5 m kg * 2 600 * 2 600 14,47
35,0 ft lb * 5 750 * 5 750 47,50
9,0 m kg * 2 600 * 2 600 15,23
30,0 ft lb * 5 700 * 5 700 50,00
7,5 m kg * 2 600 * 2 600 15,81
25,0 ft lb * 5 750 * 5 750 51,67
6,0 m kg * 5 350 * 5 350 * 2 700 * 2 700 16,23
20,0 ft lb * 11 600 * 11 600 * 5 850 * 5 850 53,33
4,5 m kg * 12 100 * 12 100 * 8 750 * 8 750 * 7 000 * 7 000 * 5 850 * 5 850 * 2 750 2 700 16,50
15,0 ft lb * 25 900 * 25 900 * 18 850 * 18 850 * 15 050 * 15 050 * 12 650 * 12 650 * 6 050 5 950 54,17
3,0 m kg * 7 700 * 7 700 * 10 050 * 10 050 * 7 750 * 7 750 * 6 350 * 6 350 * 2 900 2 600 16,64
10,0 ft lb * 18 600 * 18 600 * 21 650 * 21 650 * 16 700 * 16 700 * 13 750 * 13 750 * 6 300 5 650 55,00
1,5 m kg * 5 200 * 5 200 * 11 000 * 11 000 * 8 400 8 350 * 6 800 6 550 * 3 050 2 500 16,63
5,0 ft lb * 12 050 * 12 050 * 23 750 * 23 750 * 18 100 17 950 * 14 700 14 100 * 6 700 5 500 55,00
0 m kg * 5 400 * 5 400 * 10 800 10 350 * 8 850 7 750 * 7 150 6 150 * 3 250 2 500 16,49
0 ft lb * 12 300 * 12 300 * 24 850 22 300 * 19 100 16 750 * 15 400 13 200 * 7 200 5 450 54,17
–1,5 m kg * 4 400 * 4 400 * 6 400 * 6 400 * 10 550 9 950 * 9 050 7 400 * 7 350 5 850 * 3 550 2 500 16,21
–5,0 ft lb * 9 750 * 9 750 * 14 400 * 14 400 * 24 150 21 450 * 19 500 15 950 * 15 850 12 550 * 7 850 5 500 53,33
–3,0 m kg * 5 850 * 5 850 * 7 700 * 7 700 * 11 350 9 800 * 9 000 7 200 * 7 350 5 650 * 3 700 2 600 15,78
–10,0 ft lb * 11 700 * 11 700 * 13 100 * 13 100 * 17 300 * 17 300 * 24 550 21 150 * 19 450 15 500 * 15 900 12 150 * 8 200 5 650 51,67
–4,5 m kg * 6 550 * 6 550 * 7 350 * 7 350 * 9 200 * 9 200 * 10 850 9 800 * 8 750 7 150 * 7 250 5 550 * 3 750 2 700 15,19
–15,0 ft lb * 14 600 * 14 600 * 16 450 * 16 450 * 20 700 * 20 700 * 23 550 21 150 * 18 950 15 350 * 15 600 11 950 * 8 250 6 000 50,00
–6,0 m kg * 8 950 * 8 950 * 11 300 * 10 950 * 10 150 9 950 * 8 300 7 150 * 6 900 5 550 * 3 800 2 950 14,42
–20,0 ft lb * 20 000 * 20 000 * 24 650 * 24 650 * 21 950 21 400 * 17 900 15 450 * 14 900 11 950 * 8 350 6 500 47,50
–7,5 m kg * 10 650 * 10 650 * 11 300 * 11 300 * 9 200 * 9 200 * 7 600 7 300 * 6 400 5 650 * 3 800 3 300 13,43
–25,0 ft lb * 23 900 * 23 900 * 24 350 * 24 350 * 19 750 * 19 750 * 16 350 15 700 * 13 700 12 150 * 8 300 7 350 44,17
–9,0 m kg * 9 450 * 9 450 * 7 850 * 7 850 * 6 600 * 6 600 * 5 600 * 5 600 * 3 700 * 3 700 12,19
–30,0 ft lb * 20 200 * 20 200 * 16 800 * 16 800 * 14 100 * 14 100 * 11 850 * 11 850 * 8 100 * 8 100 40,00
–10,5 m kg * 6 100 * 6 100 * 5 250 * 5 250 * 4 400 * 4 400 * 3 450 * 3 450 10,58
–35,0 ft lb * 12 850 * 12 850 * 10 950 * 10 950 * 9 050 * 9 050 * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
(continué en page suivante)
Capacités de soulèvement de la flèche LRE – Contrepoids : 10,35 t (22 800 lb) – sans godet, soulèvement lourd : Allumé (suite)
7,1 m (23'4") 10,6 m (34'9") Patins HD à triple arête de 600 mm (24")
(Train de roulement large et élevé) LRE7 .1B1
2 930 mm (9,6 ft) 4 040 mm (13,3 ft)
10,5 m/35,0 ft 12,0 m/40,0 ft 13,5 m/45,0 ft 15,0 m/50,0 ft 16,5 m/55,0 ft
m ft
13,5 m kg * 3 100 * 3 100 * 2 750 * 2 750 12,26
45,0 ft lb * 6 100 * 6 100 40,00
12,0 m kg * 3 850 * 3 850 * 2 650 * 2 650 13,50
40,0 ft lb * 8 400 * 8 400 * 5 850 * 5 850 44,17
10,5 m kg * 3 850 * 3 850 * 3 700 * 3 700 * 2 600 * 2 600 14,47
35,0 ft lb * 8 450 * 8 450 * 7 600 * 7 600 * 5 750 * 5 750 47,50
9,0 m kg * 3 950 * 3 950 * 3 750 * 3 750 * 2 950 * 2 950 * 2 600 * 2 600 15,23
30,0 ft lb * 8 600 * 8 600 * 8 150 * 8 150 * 5 700 * 5 700 50,00
7,5 m kg * 4 450 * 4 450 * 4 100 * 4 100 * 3 850 * 3 850 * 3 650 3 500 * 2 600 * 2 600 15,81
25,0 ft lb * 9 650 * 9 650 * 8 950 * 8 950 * 8 350 * 8 350 * 7 600 7 400 * 5 750 * 5 750 51,67
6,0 m kg * 4 750 * 4 750 * 4 300 * 4 300 * 3 950 * 3 950 * 3 700 3 400 * 2 700 * 2 700 16,23
20,0 ft lb * 10 300 * 10 300 * 9 350 * 9 350 * 8 600 * 8 600 * 8 050 7 200 * 5 850 * 5 850 53,33
4,5 m kg * 5 100 * 5 100 * 4 550 * 4 550 * 4 150 3 950 * 3 800 3 250 * 2 750 2 700 16,50
15,0 ft lb * 11 000 * 11 000 * 9 850 * 9 850 * 8 950 8 500 * 8 250 6 950 * 6 050 5 950 54,17
3,0 m kg * 5 450 * 5 450 * 4 800 4 600 * 4 300 3 800 * 3 900 3 150 * 3 200 2 600 * 2 900 2 600 16,64
10,0 ft lb * 11 750 * 11 750 * 10 350 9 850 * 9 250 8 100 * 8 450 6 700 * 6 300 5 650 55,00
1,5 m kg * 5 750 5 300 * 5 000 4 350 * 4 450 3 600 * 4 000 3 000 * 3 400 2 550 * 3 050 2 500 16,63
5,0 ft lb * 12 400 11 350 * 10 800 9 300 * 9 600 7 700 * 8 650 6 450 * 6 700 5 500 55,00
0 m kg * 6 000 5 000 * 5 150 4 100 * 4 550 3 450 * 4 050 2 900 * 3 250 2 500 16,49
0 ft lb * 12 950 10 700 * 11 150 8 850 * 9 800 7 400 * 8 750 6 200 * 7 200 5 450 54,17
–1,5 m kg * 6 150 4 750 * 5 250 3 950 * 4 600 3 300 * 4 050 2 850 * 3 550 2 500 16,21
–5,0 ft lb * 13 250 10 200 * 11 400 8 450 * 9 950 7 100 * 8 750 6 050 * 7 850 5 500 53,33
–3,0 m kg * 6 200 4 600 * 5 300 3 800 * 4 600 3 250 * 4 000 2 750 * 3 700 2 600 15,78
–10,0 ft lb * 13 350 9 850 * 11 400 8 200 * 9 900 6 950 * 8 600 5 950 * 8 200 5 650 51,67
–4,5 m kg * 6 100 4 500 * 5 200 3 750 * 4 500 3 200 * 3 850 2 750 * 3 750 2 700 15,19
–15,0 ft lb * 13 150 9 700 * 11 200 8 050 * 9 650 6 850 * 8 250 6 000 50,00
–6,0 m kg * 5 850 4 500 * 4 950 3 750 * 4 250 3 200 * 3 800 2 950 14,42
–20,0 ft lb * 12 550 9 650 * 10 650 8 050 * 9 000 6 900 * 8 350 6 500 47,50
–7,5 m kg * 5 400 4 550 * 4 550 3 800 * 3 800 3 300 13,43
–25,0 ft lb * 11 550 9 800 * 9 650 8 200 * 8 300 7 350 44,17
–9,0 m kg * 4 700 * 4 700 * 3 800 * 3 800 * 3 700 * 3 700 12,19
–30,0 ft lb * 9 850 * 9 850 * 8 100 * 8 100 40,00
–10,5 m kg * 3 500 * 3 500 * 3 450 * 3 450 10,58
–35,0 ft lb * 7 450 * 7 450 34,17
ISO 10567
* Cela indique que la charge est limitée par la capacité de soulèvement hydraulique plutôt que par la charge de basculement . Les charges ci-dessus sont conformes à la norme ISO 10567:2007 relative à la capacité de soulèvement des pelles hydrauliques . Elles ne dépassent pas 87 % de la capacité de soulèvement hydraulique ou 75 % de la charge de basculement . Le poids de tous les accessoires de soulèvement doit être déduit des capacités de soulèvement ci-dessus . Les capacités de soulèvement sont basées sur le fait que la machine repose sur une surface de support ferme et uniforme . L'utilisation d'un point de fixation de l'outil de travail pour manipuler/soulever des objets pourrait affecter les performances de soulèvement de la machine .
La capacité de soulèvement reste à ±5 % pour tous les patins à chenilles disponibles .
Reportez-vous toujours au guide d'utilisation et d'entretien approprié pour obtenir des informations spécifiques sur le produit .
12
Timonerie
Largeur Capacité Poids Remplissage
LRE
mm in m3 yd3 kg lb %
Pin-On/à goupille (Pas d'attache rapide)
Usage normal (GD) B 600 24 0,46 0,61 555 1 223 100
B 750 30 0,64 0,84 626 1 380 100
B 1 050 42 1,00 1,31 737 1 624 100
Usage intense (HD) B 1 050 42 1,00 1,31 855 1 885 100
B 1 200 48 1,19 1,56 985 2 171 100
B 1 350 54 1,38 1,80 1 069 2 357 100
Nettoyage/Curage de fossés B 1 800 71 0,86 1,12 590 1 301 100
B 2 100 83 1,06 1,39 657 1 447 100
Godets de nettoyage de fossés – Inclinables B 2 000 79 1,23 1,61 1 096 2 416 100
Charge maximale avec pin-on (charge utile + godet) kg 2 185
lb 4 817
Attache à accouplement par axes Cat
Usage normal (GD) B 600 24 0,46 0,61 555 1 223 100
B 750 30 0,64 0,84 626 1 380 100
B 1 050 42 1,00 1,31 737 1 624 100
Usage intense (HD) B 1 050 42 1,00 1,31 855 1 885 100
B 1 200 48 1,19 1,56 985 2 171 100
B 1 350 54 1,38 1,80 1 069 2 357 100
Nettoyage/Curage de fossés B 1 800 71 0,86 1,12 590 1 301 100
B 2 100 83 1,06 1,39 657 1 447 100
Godets de nettoyage de fossés – Inclinables B 2 000 79 1,23 1,61 1 096 2 416 100 X
Charge maximale avec attache (charge utile + godet) kg 1 763
lb 3 888
Les charges ci-dessus sont conformes à la norme pour les pelles hydrauliques EN474-5:2006 + A3:2013, elles ne dépassent pas 87 % de la capacité de levage hydraulique ou 75 % de la charge de basculement avec la liaison avant complètement étendue à la ligne de terre avec le godet courbé .
Capacité basée sur ISO 7451:2007 .
Poids du godet avec des embouts GD (destinés à un usage normal) .
Densité maximale des matériaux : 2 100 kg/m3 (3 500 lb/yd3) 1 800 kg/m3 (3 000 lb/yd3) 1 500 kg/m3 (2 500 lb/yd3) 1 200 kg/m3 (2 000 lb/yd3) 900 kg/m3 (1 500 lb/yd3) X Pas recommandé
Caterpillar recommande d'utiliser des outils de travail appropriés pour que les clients puissent maximiser la valeur qu'ils reçoivent de nos produits . L'utilisation d'outils de travail, y compris les godets, qui ne respectent pas les recommandations ou spécifications de Caterpillar en matière de poids, dimensions, flux, pressions, etc . peut entraîner des performances moins qu'optimales, notamment des réductions de production, de stabilité, de fiabilité et de durabilité des composants . L'utilisation inadéquate d'un outil de travail résultant en un effet de balayage, de levier, une torsion et/ou un accrochage de charges lourdes réduira la durée de vie de la flèche et du bras .
(continué en page suivante)
Spécifications et compatibilité du godet – Europe (suite)
Timonerie
Largeur Capacité Poids Remplissage
LRE
mm in m3 yd3 kg lb %
Avec attache rapide CW-40
Usage normal (GD) B CW40 900 35 0,81 1,06 664 1 463 100
LE usage normal (GD) B CW40 650 26 0,70 0,92 567 1 249 100
B CW40 800 31 0,68 0,89 614 1 353 100
B CW40 1 000 39 0,92 1,21 719 1 586 100
Nettoyage/Curage de fossés B CW40 2 100 83 1,29 1,69 792 1 746 100
B CW40 1 800 72 1,50 1,96 827 1 823 100 X
Godets de nettoyage de fossés – Inclinables B CW40 2 000 79 1,23 1,61 1 161 2 560 100 X
Charge maximale avec attache (charge utile + godet) kg 1 935
lb 4 266
Avec circuit d'attache rapide CW-40S
Usage normal (GD) B 750 30 0,64 0,84 592 1 450 100
B 900 36 0,81 1,06 661 1 444 100
Nettoyage/Curage de fossés B 2 000 78 1,22 1,60 715 1 576 100
B 2 200 87 1,36 1,78 769 1 695 100
Godets de nettoyage de fossés – Inclinables B 2 000 79 1,23 1,61 1 142 2 518 100 X
Charge maximale avec attache (charge utile + godet) kg 1 954
lb 4 308
Les charges ci-dessus sont conformes à la norme pour les pelles hydrauliques EN474-5:2006 + A3:2013, elles ne dépassent pas 87 % de la capacité de levage hydraulique ou 75 % de la charge de basculement avec la liaison avant complètement étendue à la ligne de terre avec le godet courbé .
Capacité basée sur ISO 7451:2007 .
Poids du godet avec des embouts GD (destinés à un usage normal) .
Densité maximale des matériaux : 2 100 kg/m3 (3 500 lb/yd3) 1 800 kg/m3 (3 000 lb/yd3) 1 500 kg/m3 (2 500 lb/yd3) 1 200 kg/m3 (2 000 lb/yd3) 900 kg/m3 (1 500 lb/yd3) X Pas recommandé
Caterpillar recommande d'utiliser des outils de travail appropriés pour que les clients puissent maximiser la valeur qu'ils reçoivent de nos produits . L'utilisation d'outils de travail, y compris les godets, qui ne respectent pas les recommandations ou spécifications de Caterpillar en matière de poids, dimensions, flux, pressions, etc . peut entraîner des performances moins qu'optimales, notamment des réductions de production, de stabilité, de fiabilité et de durabilité des composants . L'utilisation inadéquate d'un outil de travail résultant en un effet de balayage, de levier, une torsion et/ou un accrochage de charges lourdes réduira la durée de vie de la flèche et du bras .
14
Timonerie
Largeur Capacité Poids Remplissage
LRE
mm in m3 yd3 kg lb %
Pin-On/à goupille (Pas d'attache rapide)
Capacité en usage normal B 600 24 0,55 0,72 620 1 366 100
B 750 30 0,75 0,98 717 1 580 100
B 900 36 0,95 1,24 793 1 747 100
B 600 24 0,55 0,72 617 1 360 100
B 750 30 0,75 0,98 715 1 576 100
B 900 36 0,95 1,24 791 1 743 100
Usage intense (HD) B 600 24 0,46 0,60 647 1 426 100
B 750 30 0,64 0,84 752 1 658 100
B 900 36 0,81 1,06 835 1 841 100
B 1 050 42 1,00 1,31 892 1 967 100
B 1 200 48 1,19 1,56 985 2 171 100
B 1 350 54 1,38 1,80 1 069 2 357 100 X
Nettoyage/Curage de fossés B 1 500 60 1,01 1,32 651 1 436 100
Godets de nettoyage de fossés – Inclinables B 1 800 72 0,90 1,18 1 105 2 436 100
B 2 000 79 1,23 1,61 1 161 2 560 100
Charge maximale avec pin-on (charge utile + godet) kg 2 185
lb 4 817
Attache à accouplement par axes Cat
Capacité en usage normal B 600 24 0,55 0,72 620 1 366 100
B 750 30 0,75 0,98 717 1 580 100
B 900 36 0,95 1,24 793 1 747 100
B 600 24 0,55 0,72 617 1 360 100
B 750 30 0,75 0,98 715 1 576 100
B 900 36 0,95 1,24 791 1 743 100
Usage intense (HD) B 600 24 0,46 0,61 647 1 426 100
B 750 30 0,64 0,84 752 1 658 100
B 900 36 0,81 1,06 835 1 841 100
B 1 050 42 1,00 1,31 892 1 967 100
B 1 200 48 1,19 1,56 985 2 171 100 X
B 1 350 54 1,38 1,80 1 069 2 357 100 X
Nettoyage/Curage de fossés B 1 500 60 1,01 1,32 651 1 436 100
Godets de nettoyage de fossés – Inclinables B 1 800 72 0,90 1,18 1 105 2 436 100 X
B 2 000 79 1,23 1,61 1 161 2 560 100 X
Charge maximale avec attache (charge utile + godet) kg 1 763
lb 3 888
Les charges ci-dessus sont conformes à la norme pour les pelles hydrauliques EN474-5:2006 + A3:2013, elles ne dépassent pas 87 % de la capacité de levage hydraulique ou 75 % de la charge de basculement avec la liaison avantcomplètement étendue à la ligne de terre avec le godet courbé .
Capacité basée sur ISO 7451:2007 .
Poids du godet avec des embouts GD (destinés à un usage normal) .
Densité maximale des matériaux : 2 100 kg/m3 (3 500 lb/yd3) 1 800 kg/m3 (3 000 lb/yd3) 1 500 kg/m3 (2 500 lb/yd3) 1 200 kg/m3 (2 000 lb/yd3) 900 kg/m3 (1 500 lb/yd3) X Pas recommandé
Caterpillar recommande d'utiliser des outils de travail appropriés pour que les clients puissent maximiser la valeur qu'ils reçoivent de nos produits . L'utilisation d'outils de travail, y compris les godets, qui ne respectent pas les recommandations ou spécifications de Caterpillar en matière de poids, dimensions, flux, pressions, etc . peut entraîner des performances moins qu'optimales, notamment des réductions de production, de stabilité, de fiabilité et de durabilité des composants . L'utilisation inadéquate d'un outil de travail résultant en un effet de balayage, de levier, une torsion et/ou un accrochage de charges lourdes réduira la durée de vie de la flèche et du bras .
(continué en page suivante)
Spécifications et compatibilité du godet – Amérique du Nord (suite)
Timonerie
Largeur Capacité Poids Remplissage
LRE
mm in m3 yd3 kg lb %
Avec attache rapide CW-40
Usage normal (GD) B CW40 900 35 0,81 1,06 664 1 463 100
LE usage normal (GD) B CW40 650 26 0,70 0,92 567 1 249 100
B CW40 800 31 0,68 0,89 614 1 353 100
B CW40 1 000 39 0,92 1,21 719 1 586 100
Nettoyage/Curage de fossés B CW40 2 100 83 1,29 1,69 792 1 746 100
B CW40 1 800 72 1,50 1,96 827 1 823 100 X
Godets de nettoyage de fossés – Inclinables B CW40 2 000 79 1,23 1,61 1 161 2 560 100 X
Charge maximale avec attache (charge utile + godet) kg 1 935
lb 4 266
Les charges ci-dessus sont conformes à la norme pour les pelles hydrauliques EN474-5:2006 + A3:2013, elles ne dépassent pas 87 % de la capacité de levage hydraulique ou 75 % de la charge de basculement avec la liaison avant complètement étendue à la ligne de terre avec le godet courbé .
Capacité basée sur ISO 7451:2007 .
Poids du godet avec des embouts GD (destinés à un usage normal) .
Densité maximale des matériaux : 1 800 kg/m3 (3 000 lb/yd3) 1 500 kg/m3 (2 500 lb/yd3) 1 200 kg/m3 (2 000 lb/yd3) 900 kg/m3 (1 500 lb/yd3) X Pas recommandé
Caterpillar recommande d'utiliser des outils de travail appropriés pour que les clients puissent maximiser la valeur qu'ils reçoivent de nos produits . L'utilisation d'outils de travail, y compris les godets, qui ne respectent pas les recommandations ou spécifications de Caterpillar en matière de poids, dimensions, flux, pressions, etc . peut entraîner des performances moins qu'optimales, notamment des réductions de production, de stabilité, de fiabilité et de durabilité des composants . L'utilisation inadéquate d'un outil de travail résultant en un effet de balayage, de levier, une torsion et/ou un accrochage de charges lourdes réduira la durée de vie de la flèche et du bras .
16
équipements spécifiques disponibles dans votre région .
CorrespondanceACCESSOIRES PIN-ON
Train de roulement HD large et élevé
Contrepoids 10,35 t (22 800 lb)
Type de flèche LRE
Longueur du bras LRE
Grappins de démolition et de tri G318
G318 WH-800
Guide de recommandation d'accessoires – Amérique du Nord
Les accessoires ne sont pas tous disponibles dans toutes les régions . Veuillez contacter votre concessionnaire Cat local pour connaître les équipements spécifiques disponibles dans votre région .
Correspondance*
Zone de travail sur l'avant uniquementACCESSOIRES PIN-ON
Train de roulement HD large et élevé
Contrepoids 10,35 t (22 800 lb)
Type de flèche LRE
Longueur du bras LRE
Grappins de démolition et de tri G318
G318 WH-800
Broyeurs HM4015 Standard
HM4015 Limiteur de taille des morceaux
ACCESSOIRES À ATTACHE À ACCOUPLEMENT PAR AXES CAT
Train de roulement HD large et élevé
Contrepoids 10,35 t (22 800 lb)
Type de flèche LRE
Longueur du bras LRE
Broyeurs HM4015 Standard *
HM4015 Limiteur de taille des morceaux *
Équipement standard et en option
Les équipements standards et en option peuvent varier . Pour de plus amples informations, veuillez consulter votre concessionnaire Cat . Standard En option
FLÈCHES, BRAS ET CONNECTEURS
Flèche LRE de 10,6 m (34'9")
Bras LRE de 7,1 m (23'4")
Timonerie de godet, famille B1
avec œillet de levage, Cat Grade
CABINE
Cabine ROPS insonorisée avec
supports Viscount
Moniteur LCD à écran tactile de 254 mm (10") haute résolution
Moniteur LCD à écran tactile haute
résolution supplémentaire pour Cat Grade avec module Advanced 2D et module 3D
Climatisation automatique sur deux niveaux Molette et touches de raccourci pour le
contrôle du moniteur
Démarrage du moteur sans clé via
bouton-poussoir
Console à hauteur ajustable
Siège chauffant à suspension pneumatique
Console de gauche relevable
Cat Stick Steer
Radio avec Bluetooth
®intégré (incluant ports USB, AUX et micro)
2 × prises d'alimentation de 12 V CC
Casier à documents
Porte-gobelet et porte-bouteille
Vitre avant en deux parties, ouvrable Essuie-glace radial avec lave-glace Trappe plein-ciel en polycarbonate, ouvrable Plafonnier et éclairages inférieurs de la
cabine à DEL
Pare-soleil avant déroulable
Pare-soleil arrière déroulable
La vitre arrière sert également de sortie de secours
Tapis de plancher lavable
Pré-équipée pour recevoir un gyrophare
Relais auxiliaire
Standard En option CIRCUIT ÉLECTRIQUE
Batteries sans entretien de 1 000 CCA Coupe-batterie électrique centralisé
Projecteur à DEL sur châssis
Projecteurs à DEL omnidirectionnels
haut de gamme de 1 800 lumens
MOTEUR
Chauffe-moteur pour démarrage à froid
Trois modes sélectionnables: Power, Smart, Éco Contrôle automatique de la vitesse du moteur Recommandé pour une utilisation jusqu'à
une altitude de 3 300 m (10 830 ft) Refroidissement ambiant jusqu'à
52 °C (126 °F)
Ventilateur hydraulique à inversion
Capacité de démarrage à froid jusqu'à –18 °C (0 °F)
Capacité de démarrage à froid jusqu'à
–32 °C (–25 °F)
Filtre à air à double élément avec pré-nettoyage intégré
CIRCUIT HYDRAULIQUE
SmartBoom™ – Europe uniquement
Circuit de régénération du bras et de la flèche Soupape électronique de commande principale
Mode de soulèvement de charges lourdes
Préchauffage hydraulique automatique Soupape d'amortissement de
pivotement inverse
Frein de stationnement de tourelle automatique Filtre de retour hydraulique à haut rendement
Déplacement à deux vitesses
Capacité d'utilisation d'huile hydraulique bio Circuit auxiliaire combiné à deux voies
avec filtre de retour direct
Circuit auxiliaire moyenne pression
Circuit de refroidissement
Circuit d'attache rapide à accouplement par axes Cat et CW dédié
(continué en page suivante)
18
Standard En option SÉCURITÉ ET PROTECTION
Système de sécurité Caterpillar à clé unique Boîte à outil/de rangement externe verrouillable Porte verrouillable, bouchons du
réservoir de carburant et du réservoir hydraulique verrouillables
Compartiment de vidange du
carburant verrouillable
Plateforme de service avec plaque antidérapante et boulons encastrés
Main courante et poignée côté droit
(conforme à ISO 2867:2011)
Ensemble de rétroviseurs standards Klaxon d'avertissement/de signalisation Interrupteur d'arrêt du moteur secondaire
au niveau du sol
Clapet antiretour d'abaissement de flèche – Standard en Europe ; en option pour l’Amérique du Nord
Clapet antiretour d'abaissement du bras – Standard en Europe ; en option pour l’Amérique du Nord
Caméra de recul et caméra côté droit
Visibilité à 360°
SERVICE ET ENTRETIEN
Emplacement groupé pour le filtre à huile
du moteur et les filtres à carburant Ports de prélèvement d’échantillons S·O·S
SM
Pré-équipement d'entretien QuickEvac™
Pompe électrique de ravitaillement en carburant avec arrêt automatique – Europe uniquement
Standard En option TECHNOLOGIES
Cat Product Link™
Reconnaissance des outils de travail
Suivi des outils de travail*
Capteur de laser
Cat Grade avec module 2D et mémoire compensée
Cat Grade avec module Advanced 2D
Cat Grade avec connectivité 3D :
– Compatibilité avec les radios et les stations de base de Trimble, Topcon et Leica – Capacité d'installer des systèmes de
nivellement en 3D de Trimble, Topcon et Leica
Cat Assist : – Grade Assist – Boom Assist – Bucket Assist – Swing Assist – Lift Assist
Cat Payload : – Pesée statique
– Étalonnage semi-automatique – Informations Payload (charge utile)/
sur le cycle
– Capacité de génération de rapports via USB
Barrières électroniques 2D E-Fence : – Limite de plafond E-ceiling – Limite de plancher E-floor – Limite de pivotement E-swing – Barrière murale E-wall – E-cab avoidance
Capacité de services à distance
* Jumelé avec le localisateur de pièces jointes PL161
