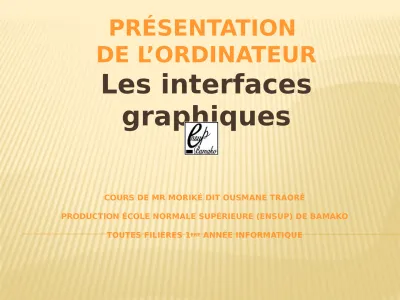

COURS DE MR MORIKÉ DIT OUSMANE TRAORÉ
PRODUCTION ÉCOLE NORMALE SUPÉRIEURE (ENSUP) DE BAMAKO TOUTES FILIÈRES 1ÈRE ANNÉE INFORMATIQUE
PRÉSENTATION DE L’ORDINATEUR
Les interfaces
graphiques
OBJECTIFS
Les interfaces graphiques :
Décrire le bureau, une fenêtre
Différencier bureau, fenêtre, boîte de dialogue, liste déroulante, etc.
Lancer un ou plusieurs programmes, les afficher alternativement ou simultanément et les fermer.
Créer un répertoire
Créer un raccourci
Matériel nécessaire : Un PC sous Windows XP CONSIGNES : Prendre des notes, Exécuter les actions, Répondre aux questions.
Découverte de l'interface graphique : le bureau
Mettre l’onduleur sous tension Mettre l’écran sous tension
Mettre l’ordinateur sous tension Résultat ?
Cliquer sur la session «Admin»
Résultat ?
Tapez un mot de passe dans le champ
Valider (Taper sur le bouton ‘’Entrée’’ du clavier ou clic sur le bouton suivant )
Résultat?
Cliquer sur la session «Poste X» (ou «Utilisateur» ou
«Invité») Résultat?
L’interface graphique le bureau apparait sur l’écran Le système d’exploitation démarre et apparait sur l’écran au bout d’un temps le bureau de connexion
Un champ (de couleur blanche) apparait invitant l’utilisateur à taper son mot de passe
Le message suivant apparait :
‘’Avez-vous oublié votre mot de passe’’ ou ‘’Identifiant ou mot de passe incorrect’’
LES SESSIONS – notion de droits
Une session (informatique) est la période pendant laquelle une personne (utilisateur) utilise l’ordinateur.
L’utilisateur possède un compte caractérisé par un
«identifiant» et un «mot de passe».
Un administrateur est une personne qui peut effectuer sur un ordinateur des modifications qui auront une incidence pour les autres utilisateurs de cet ordinateur.
Les administrateurs peuvent modifier des paramètres de sécurité, installer des logiciels et des composants matériels, accéder à tous les fichiers de l’ordinateur et procéder à des modifications sur les autres comptes d’utilisateurs.
Toute personne ne possédant pas les droits d’administrateur accède à l’ordinateur à partir d’un compte d’identifiant, noté en général, « Utilisateur » ou « Invité » sans mot de passe créé par un administrateur. Il ne peut exécuter des manipulations que dans la limite des droits que lui a conféré l’administrateur.
Un administrateur a
«tous» les droits sur l’ordinateur.
Écrire
Modifier
Exécuter
Un administrateur a
«tous» les droits sur l’ordinateur.
Écrire
Modifier
Exécuter
DESCRIPTION DU BUREAU
La zone de l’écran couverte par l'image (ou le fond) s'appelle le BUREAU
Le bureau peut contenir :
Des ICÔNES, petites images (accompagné ou non de texte) symbolisant un programme ou un utilitaire que l’on peut lancer en double cliquant dessus
Un FOND pouvant contenir une image
Le POINTEUR (la petite flèche) qui symbolise la position active sur l'écran et que l'on déplace à l'aide de la souris En bas du bureau se trouve la BARRE DES TÂCHES.
Le bureau Windows
FOND recouvert
d’image
Pointeur
Bouton Démarrer
La barre des tâches
Les icônes
Les
icônes
LA BARRE DES TÂCHES
Bouton ou menu
« Démarrer »
LA BARRE DES TÂCHES EST SITUÉE PAR DÉFAUT EN BAS DE L’ÉRAN; ELLE PEUT ÊTRE DÉPLACÉ SUR N’IMPORTE QUEL CÔTÉ
Langue
Bouton
d’agrandissement de la zone de notifications
Heure Heure
TÂCHES EN
EXECUTION Applications:
Paint
Microsoft Word Jcloze
TÂCHES EN
EXECUTION Applications:
Paint
Microsoft Word Jcloze
Zone de notifications
RÉSEAU RÉSEAU
CLÉ USB
CLÉ USB
Pointer le bouton ‘’Démarrer’’
Résultat?
Cliquer sur le bouton ‘’Démarrer’’
Résultat?
Pointer dans le menu ‘’Démarrer’’
l’icône ‘’Tous les programmes’’
Résultat?
Pointer le bouton ‘’Démarrer’’
Résultat?
Cliquer sur le bouton ‘’Démarrer’’
Résultat?
Pointer dans le menu ‘’Démarrer’’
l’icône ‘’Tous les programmes’’
Résultat?
LE MENU ‘’DÉMARRER’’
L’interface graphique appelé
‘’info-bulle’’ : ‘’Cliquer ici pour commencer’’ apparait
L’interface graphique appelé le
‘’menu contextuel’’ :
‘‘Démarrer’’ apparait L’interface graphique appelé ‘’liste déroulante ou menu déroulant’’
contenant tous les programmes sur
l’ordinateur apparait
LE MENU ‘’DÉMARRER’’ : description
L’info-bulle
‘’Cliquer ici pour commencer’’ apparait
Accès rapide aux répertoires
principaux (Mes documents, Poste de travail, panneau de configuration, Aide et support …) et les fonction
‘’Rechercher’’ et
‘Exécuter’’
Bouton Éteindre l’ordinateur
Barre des titres
Barre des titres
Identifiant de
l’utilisateur Identifiant
de
l’utilisateur Logo
affecté à l’utilisateur
Logo affecté à l’utilisateur
Liste de certains programmes
Bouton
‘’suivant’’
Bouton
‘’suivant’’
Fermer la session
L’interface graphique le menu contextuel ‘’Démarrer’’ est un tableau de deux colonnes (de couleurs de fond différentes) et de plusieurs lignes. Il comprend :
Une barre de titre (fond bleu par défaut) indiquant la nature de l’utilisateur (administrateur, utilisateur, invité, poste X) (Windows XP)
Un logo affecté à l’utilisateur
La colonne de gauche contient la liste de certains programmes (cette liste change selon la fréquence d’utilisation des programmes)
La colonne de droite contient la liste des répertoires principaux (Mes documents, Mes images, Ma musique, Poste de travail ou Ordinateur, Jeux, Panneau de configuration, etc.) et certaines fonctions comme :
‘’rechercher’’ permettant la recherche de dossiers, de fichiers, etc.
par clic sur ce bouton et insertion d’une propriété (nom, extension, date de modification, etc.) dans un champ.
‘’Aide et support’’ : une documentation permettant à l’utilisateur de bénéficier en local ou sur Internet de l’aide de la part de l’ordinateur.
Les boutons ‘’Tous les programmes’’ suivi ou précédé du ‘’bouton suivant’’ permettant l’accès au contenu (programmes et dossiers)
de l’ordinateur; ‘’Fermer la session’’ et ‘’Arrêter l’ordinateur’’.
L’interface graphique le menu contextuel ‘’Démarrer’’ est un tableau de deux colonnes (de couleurs de fond différentes) et de plusieurs lignes. Il comprend :
Une barre de titre (fond bleu par défaut) indiquant la nature de l’utilisateur (administrateur, utilisateur, invité, poste X) (Windows XP)
Un logo affecté à l’utilisateur
La colonne de gauche contient la liste de certains programmes (cette liste change selon la fréquence d’utilisation des programmes)
La colonne de droite contient la liste des répertoires principaux (Mes documents, Mes images, Ma musique, Poste de travail ou Ordinateur, Jeux, Panneau de configuration, etc.) et certaines fonctions comme :
‘’rechercher’’ permettant la recherche de dossiers, de fichiers, etc.
par clic sur ce bouton et insertion d’une propriété (nom, extension, date de modification, etc.) dans un champ.
‘’Aide et support’’ : une documentation permettant à l’utilisateur de bénéficier en local ou sur Internet de l’aide de la part de l’ordinateur.
Les boutons ‘’Tous les programmes’’ suivi ou précédé du ‘’bouton suivant’’ permettant l’accès au contenu (programmes et dossiers)
de l’ordinateur; ‘’Fermer la session’’ et ‘’Arrêter l’ordinateur’’.
Menu ‘’Démarrer’’
WINDOWS 7
LES ICÔNES
LES ICÔNES
Une icône est un petit pictogramme (représentation graphique simplifiée facilement identifiable et à caractère utilitaire) sur lequel on clique pour lancer l'exécution d'une tâche informatique
l'icône d'un traitement de texte Microsoft® Encarta® 2009.
Une icône est un élément graphique qui, pour un logiciel, représente à l’écran un objet ou une fonction manipulable par l’utilisateur
Le Petit Larousse 2008
LES TYPES D’ICÔNES
Le raccourci
En informatique, un raccourci est un petit fichier (de 1Ko à 2Ko) qui redirige vers un autre fichier. Une flèche courbe en bas à gauche de l’image est située sur l’image de l’icône.
Un raccourci n'est pas le véritable fichier ou le programme. C'est un petit fichier qui contient uniquement l'adresse du fichier auquel il renvoie.
On trouve des raccourcis principalement sur le Bureau Un raccourci est reconnaissable par la flèche visible en bas à gauche de son icône
On peut faire un raccourci :
d'un dossier
d'un programme,
d'un fichier, Le raccourci
En informatique, un raccourci est un petit fichier (de 1Ko à 2Ko) qui redirige vers un autre fichier. Une flèche courbe en bas à gauche de l’image est située sur l’image de l’icône.
Un raccourci n'est pas le véritable fichier ou le programme. C'est un petit fichier qui contient uniquement l'adresse du fichier auquel il renvoie.
On trouve des raccourcis principalement sur le Bureau Un raccourci est reconnaissable par la flèche visible en bas à gauche de son icône
On peut faire un raccourci :
d'un dossier
d'un programme,
d'un fichier,
Lorsqu'on clique sur un raccourci, c'est comme si l'on cliquait sur l'élément original auquel il se rapporte.
Cela permet de lancer un programme, d'ouvrir un fichier (ou un dossier), à partir de l’endroit où se trouve le raccourci (en général le bureau et dans la barre de lancement rapide).
Selon les versions de Windows, l’annotation «Raccourci vers ‘’Nom de l’objet’’» est notifiée. A noter que les icônes rattachées aux
programmes du système
d’exploitation sont des raccourcis même à l’absence de la flèche courbe et de l’annotation ci-dessus citée.
Supprimer un raccourci ne
supprime pas l’élément qu’il
représente
LES TYPES D’ICÔNES
Le répertoire est un :
Élément de la structuration d’organisation des fichiers dans un disque;
ensemble des instructions de commande d’un ordinateur.
Le Petit Larousse (2008)
Élément d'organisation d'un disque d'ordinateur un répertoire qui permet le classement des fichiers
Microsoft® Encarta® 2009
Espace numérique où les informations sont stockées.
Icônes de répertoire
Par défaut deux icônes symbolisent le répertoire:
Une enveloppe jaune (pour le répertoire ‘’Mes Documents’’
Un classeur jaune
Un répertoire est encore appelé un ‘’dossier’’
LES TYPES D’ICÔNES
Le fichier est un :
Ensemble distinct d'informations enregistrées en mémoire d'ordinateur
Ex: ouvrir un fichier
Microsoft® Encarta® 2009
Ensemble organisé d’informations, désigné par un nom précis que le système d’exploitation d’un ordinateur manipule comme une simple entité, dans sa mémoire ou sur un support de stockage.
Le Petit Larousse (2008)
En général un fichier est un document réalisé par un utilisateur à l’aide d’une application.
Icônes d’un fichier
L’icône d’un fichier est constituée d’une image qui est celle caractérisant l’image de l’icône de l’application qui a servi à sa conception, d’un texte qui le nom du fichier suivi (ou pas) de son extension
Un fichier est encore appelé un ‘’document’’
Un fichier possède une extension, qui indique à l’ordinateur le type d’application avec laquelle il a été conçu.
ATTENTION:
Lorsqu’un ficher, comme un répertoire, est stocké sur l’espace bureau, son icône et l’élément sont confondus.
la suppression de l’icône sur le bureau supprime le fichier lui- même
Nota Bene:
Les fichiers conçus avec l’application Word (97 – 2003) ont pour extension .doc (lire point doc), ceux conçus avec Word version 2007 et ultérieures ont l’extension .docx.
De même les fichiers conçus avec Excel ont des extensions .xls ou .xlsx; ceux de Power Point sont .ppt ou .pptx; ceux conçus avec l’application Acrobat, Nitro, Foxit reader, etc. ont l’extension .pdf ou .xps. Les fichers Web sont de format .html ou .htm
Un fichier Word est : exercice.doc ou exercice.docx; exercice étant le nom donné au fichier à l’enregistrement.
Nota Bene:
Les fichiers conçus avec l’application Word (97 – 2003) ont pour extension .doc (lire point doc), ceux conçus avec Word version 2007 et ultérieures ont l’extension .docx.
De même les fichiers conçus avec Excel ont des extensions .xls ou .xlsx; ceux de Power Point sont .ppt ou .pptx; ceux conçus avec l’application Acrobat, Nitro, Foxit reader, etc. ont l’extension .pdf ou .xps. Les fichers Web sont de format .html ou .htm
Un fichier Word est : exercice.doc ou exercice.docx; exercice étant le nom donné au fichier à l’enregistrement.
LES FENÈTRES
Une propriété fondamentale d’un bureau d’un système d’exploitation est son unicité : le bureau est unique et il recouvre la totalité de l’écran. Il ne disparait jamais de l’écran mais peut être couvert par d’autres interfaces graphiques telles que les fenêtres.
Une propriété fondamentale du bureau d’un système d’exploitation est son unicité : le bureau est unique et il recouvre la totalité de l’écran. Il ne disparait jamais de l’écran mais peut être couvert par d’autres interfaces graphiques telles que les fenêtres.
Ouvrir le répertoire ‘’Mes Documents’’
Procédure 1
Cliquer sur le menu ‘’Démarrer’’
Cliquer sur ‘’Mes Documents’’ dans le menu contextuel ‘’Démarrer’’ (zone à droite)
Procédure 2
Double cliquer sur l’icône raccourci ‘’Mes Documents’’ sur le bureau Procédure 3
Double cliquer sur le raccourci ‘’Poste de travail’’ sur le bureau
Dans l’interface graphique qui se présente double cliquer sur l’icône ‘’Mes Documents’’
TOUS LES RÉPERTOIRES OU DOSSIERS, TOUS LES
PROGRAMMES, LOGICIELS ET APPLICATIONS
S’OUVRENT TOUJOURS DANS UNE FENÈTRE
TOUS LES RÉPERTOIRES OU DOSSIERS, TOUS LES
PROGRAMMES, LOGICIELS ET APPLICATIONS
S’OUVRENT TOUJOURS
DANS UNE FENÈTRE
LA FENÊTRE D’UN RÉPERTOIRE
Zone de liste multi- sélection
(zone neutre (blanche par défaut); zone de notification des dossiers, des fichiers présent dans le répertoire)
Zone
d’arborescence
Fermeture Agrandissement
Réduction Réduction
TITRE FENETRE
TITRE FENETRE
BARRE D’ÉTAT
ASCENSEURS
En anglais, Windows signifie fenêtres.
BARRE D’ADRESSE
BARRE D’ADRESSE
BARRE DES OUTILS BARRE DES
OUTILS
BARRE DES MENUS BARRE DES
MENUS
BARRE DES TITRES
LA FENÊTRE D’UN RÉPERTOIRE
Une fenêtre d’un répertoire est constituée des parties suivantes :
la Barre de titre,
la Barre des menus,
la Barre d'outils ou Boutons standard (constitués d'icônes, pas toujours présentes)
la Barre d'adresses (dans les fenêtres de dossier, et de navigateur),
La zone d’arborescence
La zone multi-sélection (neutre, blanche par défaut) ou zone de notifications des dossiers et/ou fichiers présents dans le répertoire
Les ascenseurs (aléatoires)
la Barre d'état ou de statut (en bas de la fenêtre).
LA FENÊTRE D’UN RÉPERTOIRE
La barre des titres
Généralement en bleu (si la fenêtre est active, ou en gris si la fenêtre n'est pas active).
La barre de titre contient (de gauche à droite)
- l‘image icône correspondant au type de fenêtre, suivi du nom de la fenêtre en cours,
- trois icônes agissant sur la fenêtre : les boutons de réduction, d’agrandissement, et de fermeture.
Réduction masque la fenêtre (elle restera disponible dans la barre des tâches).
Agrandissement agrandit la fenêtre à la surface de l'écran, ou rétablit la taille précédente.
Fermeture
(Alt+F4) ferme la fenêtre.
icône
Nom fenêtre Nom fenêtre
«réduction» Boutons«agrandissement»
« fermeture»
Boutons
«réduction»
«agrandissement»
« fermeture»
X
LA FENÊTRE D’UN RÉPERTOIRE
La barre des menus
Elle comporte (presque toujours) les menus suivants :
Fichier, Edition, Affichage, Favoris, Outils et ? (ou Aide).
Les menus de la barre de menus des applications sont différents et dépendent des applications.
Un menu est un élément d'interface graphique, généralement rectangulaire, dans lequel est présentée une liste de commandes. Les menus sont généralement cachés afin de ne pas encombrer l'espace de travail. Ils apparaissent suite à des actions précises, tels que le clic sur une zone particulière, ou sur un élément d'une barre de menu
La barre des menus n’est pas forcément présente dans une fenêtre. Par exemple dans Windows, cliquer sur le menu
‘’Organiser’’ puis pointer
‘’Disposition’’ et cliquer sur
‘’Barre de menus’’
LA FENÊTRE D’UN RÉPERTOIRE La barre des outils
Elle est constituée d'icônes.
Elle n'est pas obligatoirement présente dans toutes les fenêtres.
Elle est plus facile et plus rapide d'utilisation que la barre des menus
Remarque : en faisant glisser le pointeur de la souris au-dessus des icônes, leur signification ou leur rôle s'affiche.
Chaque programme dispose de sa (ou ses) barre(s) d'outils.
On peut ajouter ou supprimer des icônes dans la barre d'outils : - cliquer avec le bouton droit à l'intérieur de la Barre d'outils, - sélectionner "Personnaliser...’’
En général dans Windows, cliquer sur le menu
‘’Affichage’’ puis cliquer sur
‘’Barre d’outils’’.
LA FENÊTRE D’UN RÉPERTOIRE
La barre d’adresse
La barre d'adresse est une partie de la fenêtre d'un répertoire ou d’un logiciel dans laquelle est inscrit l'identifiant de la ressource consultée, et qui permet d'en changer en saisissant un nouvel identifiant :
dans un navigateur web, c'est l'adresse d'une ressource distante (généralement une page),
dans un gestionnaire de fichiers, c'est le chemin d'accès d'une ressource interne (répertoire ou fichier).
Elle est accompagnée d'un bouton suivant (généralement en vert ou dans un rectangle vert) permettant la validation de l'adresse saisie.
Le principe est toujours le même :
- taper le texte (ou le coller) dans la barre d'adresse et cliquer sur le bouton de validation.
A droite de la barre d'adresses, le clic sur le bouton suivant permet d'accéder :
-aux pages web visitées précédemment,
-aux autres dossiers accessibles (dans une fenêtre de dossier)
LA FENÊTRE D’UN RÉPERTOIRE (SUITE 5)
BOUTON DE VALIDATION (OK)
BOUTON SUIVANT : ACCES A LA LISTE DEROULANTE DES PAGES WEB OU DOSSIERS PRECEDEMMENT VISITES
LA FENÊTRE D’UN RÉPERTOIRE (SUITE 6)
La barre d’état
La Barre d'état (ou de statut) est située en bas de toutes les fenêtres.
Pour afficher/masquer la Barre d'état :
Clic sur le menu Affichage et sélectionner ou désélectionner Barre d'état
Elle permet de connaitre certaines caractéristiques du dossier ou du document Les ascenseurs
Dans beaucoup de fenêtres (fenêtre de dossier ou de fichier), on a souvent affaire à des ascenseurs.
Les ascenseurs apparaissent quand le contenu de la fenêtre ne peut être affiché en entier.
- à droite de la fenêtre (le plus souvent) : ascenseur vertical,
- au dessous de la fenêtre (au dessus de la barre d’état) : ascenseur horizontal L'utilisation de la molette de la souris peut remplacer celle de l'ascenseur vertical.
Les ascenseurs sont aussi appelés : barres de défilement (horizontale ou verticale).
Les différentes parties de l'ascenseur :
Un ascenseur est composé de trois parties :
- les flèches (semblables aux boutons suivants), - l'ascenseur,
- les parties vides.
Un menu déroulant est une liste d’options affichées à l’écran
Le menu regroupe l'ensemble des actions que l’on peut réaliser sur ou avec l'objet sur lequel il est appliqué.
L’utilisateur devrait faire un choix.
Exemples de menus déroulants
LE MENU DÉROULANT
RETENIR
Un menu déroulant est obtenu chaque fois que l’on fait un cliqué droit ou chaque fois qu’une icône présente un bouton suivant (un triangle isocèle dans un rectangle) placé à coté de l’image de
l’icône. Le sommet du triangle indique le sens déroulant du menu.
Menus déroulants
Menus déroulants
Boutons suivants
LA FENÊTRE WINDOWS
TOUTE
APPLICATION S’OUVRE
DANS UNE FENÈTRE
TOUTE
APPLICATION S’OUVRE
DANS UNE
FENÈTRE
LANCER UNE APPLICATION
Procédure 1
Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Cliquer sur le nom de l’application
Procédure 2
L’application a un raccourci
sur le bureau: double cliquer sur le raccourci
dans le menu contextuel ‘’Démarrer’’ faire un clic
dans la barre de lancement rapide, faire un clic.
Exemple 1: lancer l’application Microsoft Word 2007 Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Pointer ‘’Microsoft Office 2007’’
Cliquer sur ‘’Microsoft Word 2007’’
Exemple 2: lancer l’application Paint Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Double cliquer sur le répertoire ‘’Accessoires’’
Cliquer sur le programme ‘’Paint’’
Procédure 1
Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Cliquer sur le nom de l’application
Procédure 2
L’application a un raccourci
sur le bureau: double cliquer sur le raccourci
dans le menu contextuel ‘’Démarrer’’ faire un clic
dans la barre de lancement rapide, faire un clic.
Exemple 1: lancer l’application Microsoft Word 2007 Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Pointer ‘’Microsoft Office 2007’’
Cliquer sur ‘’Microsoft Word 2007’’
Exemple 2: lancer l’application Paint Cliquer sur le menu ‘’Démarrer’’
Pointer ‘’Tous les programmes’’
Double cliquer sur le répertoire ‘’Accessoires’’
Cliquer sur le programme ‘’Paint’’
Fenêtre de l’application
‘’Microsoft Office Word 2007’’
Fenêtre de l’application
‘’Paint’’
Fenêtre de l’application
‘’Hot Potatoes’’
