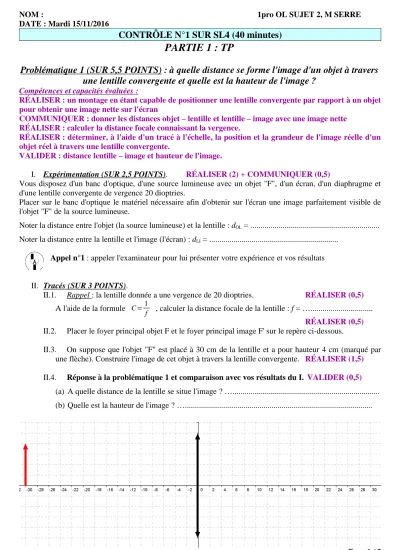

NOM : 1pro OL SUJET 2, M SERRE DATE : Mardi 15/11/2016
CONTRÔLE N°1 SUR SL4 (40 minutes) PARTIE 1 : TP
Problématique 1 (SUR 5,5 POINTS) : à quelle distance se forme l'image d'un objet à travers une lentille convergente et quelle est la hauteur de l'image ?
Compétences et capacités évaluées :
RÉALISER : un montage en étant capable de positionner une lentille convergente par rapport à un objet pour obtenir une image nette sur l'écran
COMMUNIQUER : donner les distances objet – lentille et lentille – image avec une image nette RÉALISER : calculer la distance focale connaissant la vergence.
RÉALISER : déterminer, à l'aide d'un tracé à l'échelle, la position et la grandeur de l'image réelle d'un objet réel à travers une lentille convergente.
VALIDER : distance lentille – image et hauteur de l'image.
I. Expérimentation (SUR 2,5 POINTS). RÉALISER (2) + COMMUNIQUER (0,5)
Vous disposez d'un banc d'optique, d'une source lumineuse avec un objet "F", d'un écran, d'un diaphragme et d'une lentille convergente de vergence 20 dioptries.
Placer sur le banc d'optique le matériel nécessaire afin d'obtenir sur l'écran une image parfaitement visible de l'objet "F" de la source lumineuse.
Noter la distance entre l'objet (la source lumineuse) et la lentille : dOL = ...
Noter la distance entre la lentille et l'image (l'écran) : dLI = ...
Appel n°1 : appeler l'examinateur pour lui présenter votre expérience et vos résultats
II. Tracés (SUR 3 POINTS).
II.1. Rappel : la lentille donnée a une vergence de 20 dioptries. RÉALISER (0,5) A l'aide de la formule C=1
f , calculer la distance focale de la lentille : f = …...
RÉALISER (0,5) II.2. Placer le foyer principal objet F et le foyer principal image F' sur le repère ci-dessous.
II.3. On suppose que l'objet "F" est placé à 30 cm de la lentille et a pour hauteur 4 cm (marqué par une flèche). Construire l'image de cet objet à travers la lentille convergente. RÉALISER (1,5) II.4. Réponse à la problématique 1 et comparaison avec vos résultats du I. VALIDER (0,5)
(a) A quelle distance de la lentille se situe l'image ? …...
(b) Quelle est la hauteur de l'image ? …...
Page 1 / 2
NOM : 1pro OL SUJET 2, M SERRE DATE : Mardi 15/11/2016
CONTRÔLE N°1 SUR SL4 (40 minutes) PARTIE 2 : THÉORIE
QCM : (SUR 0,75 POINT) . Entourer les bonnes réponses.
Problématique 2 (SUR 3,75 POINTS) : calculer un grandissement
La distance focale d'une lentille est 0,11 m ou 11 cm.
RÉALISER (0,5) I. Placer le foyer principal objet F et le foyer principal image F' sur le repère ci-dessous.
II. On suppose que l'objet AB est placé à 24 cm de la lentille et a pour hauteur 4 cm. Construire l'image de
cet objet à travers la lentille convergente. RÉALISER (1)
Appel n°2 : appeler l'enseignant pour lui montrer vos tracés (foyers, rayons, image) et que l'enseignant vous donne la "bonne" image si nécessaire.
III. Réponse à la problématique 2. COMMUNIQUER (1,5)
III.1. Compléter le tableau ci-dessous (A' est l'image de A et B' est l'image de B à travers la lentille).
OA (cm) OA ' (cm) AB (cm) A ' B' (cm) OA '
OA (à 0,01) A' B '
AB (à 0,01)
III.2. Que constatez-vous ? Quel est donc le grandissement γ de cette lentille ? VALIDER (0,75) ...
...
Page 2 / 2 1
