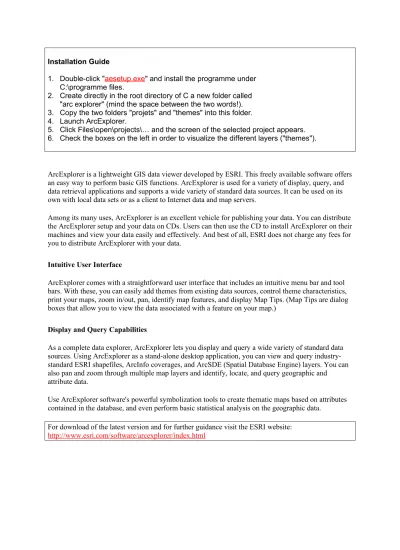

Installation Guide
1. Double-click "aesetup.exe" and install the programme under C:\programme files.
2. Create directly in the root directory of C a new folder called
"arc explorer" (mind the space between the two words!).
3. Copy the two folders "projets" and "themes" into this folder.
4. Launch ArcExplorer.
5. Click Files\open\projects\… and the screen of the selected project appears.
6. Check the boxes on the left in order to visualize the different layers ("themes").
ArcExplorer is a lightweight GIS data viewer developed by ESRI. This freely available software offers an easy way to perform basic GIS functions. ArcExplorer is used for a variety of display, query, and data retrieval applications and supports a wide variety of standard data sources. It can be used on its own with local data sets or as a client to Internet data and map servers.
Among its many uses, ArcExplorer is an excellent vehicle for publishing your data. You can distribute the ArcExplorer setup and your data on CDs. Users can then use the CD to install ArcExplorer on their machines and view your data easily and effectively. And best of all, ESRI does not charge any fees for you to distribute ArcExplorer with your data.
Intuitive User Interface
ArcExplorer comes with a straightforward user interface that includes an intuitive menu bar and tool bars. With these, you can easily add themes from existing data sources, control theme characteristics, print your maps, zoom in/out, pan, identify map features, and display Map Tips. (Map Tips are dialog boxes that allow you to view the data associated with a feature on your map.)
Display and Query Capabilities
As a complete data explorer, ArcExplorer lets you display and query a wide variety of standard data sources. Using ArcExplorer as a stand-alone desktop application, you can view and query industry- standard ESRI shapefiles, ArcInfo coverages, and ArcSDE (Spatial Database Engine) layers. You can also pan and zoom through multiple map layers and identify, locate, and query geographic and attribute data.
Use ArcExplorer software's powerful symbolization tools to create thematic maps based on attributes contained in the database, and even perform basic statistical analysis on the geographic data.
For download of the latest version and for further guidance visit the ESRI website:
http://www.esri.com/software/arcexplorer/index.html
Le CD contient des projets ArcExplorer sauvegardés sous forme de fichiers textes contenant les références aux fichiers de couverture utilisés. Nous proposons à l’utilisateur de les ouvrir avec le logiciel ArcExplorer que nous présentons ci-dessous :
Comment installer
1. Double-cliquer « aesetup.exe » et installer le logiciel dans C:\programmes.
2. Créer directement sur le disque C de l’ordinateur un nouveau répertoire nommé [exactement] « arc explorer ».
3. Copier les deux répertoires « projets » et « themes » dans ce répertoire.
4. Démarrer le logiciel « ArcExplorer ».
5. Cliquer « Ficher\ouvrir\projets\… » : l’image du projet se présente sur l’écran.
6. Cocher les cases à gauche pour visualiser des couches différentes (« thèmes »).
Pourquoi ArcExplorer ?
ArcExplorer nous paraît un des meilleurs outils d’initiation aux démarches de type SIG ; il est gratuit et l’on trouve sur Internet une foule de couvertures géographiques au format Arcview, format que peut lire le logiciel.
S’agissant d’un produit gratuit, on ne peut évidemment s’attendre à ce qu’il offre les même fonctionnalités qu’un vrai SIG, mais il en fournit une palette suffisante pour permettre une initiation sérieuse. Le tableau ci-dessous fait le point sur ce sujet.
Ce que permet ArcExplorer Ce qu'il ne permet pas
Lecture des fichiers Arcview/Arcinfo Création de fichiers de couverture Lecture d’images satellites type
SPOT Accès aux tables de données
attributaires Lectures d’images graphiques BMP,
TIFF… Paramétrage des modes de projection
Gestion des couches Cartographie thématique Requêtes spatiales simples Opérations de base (zoom, étiquetage, sauvegarde, impression…)
ArcExplorer peut fonctionner de deux manières : simple logiciel de consultation ou client d’un serveur Internet.
Dans les deux modes, ArcExplorer accède et lit de multiples formats de données géographiques : fichiers ArcView, ARC/INFO, couches SDE (qui peuvent provenir de
fichiers géographiques variés comme des fichiers MicroStation ou AutoCAD), mais aussi images de divers formats (images satellites, fichiers TIF...).
L’utilisateur peut ensuite explorer ces données à l’aide de déplacements, de zoom, mais aussi de requêtes (identification des éléments cartographiés à partir de sélections graphiques ou numériques). L’utilisateur peut enfin représenter ces données sous diverses formes
cartographiques : plages de couleurs, symboles variés, étiquettes.
L’interface utilisateur
ArcExplorer est un logiciel windows classique, mono-fenêtré, avec les classiques barres de menus déroulants et des barres d’outils pour accéder rapidement aux principales commandes (figure 1). La fenêtre du logiciel est partagé en deux parties, l’une pour les légendes, l’autre pour la carte.
- Figure 1 : les barres d’outils commentées
- Figure 2 : Copie d’écran commentée
ArcExplorer s’appuie sur la notion de projet. Un projet consiste en l’affichage d’une ou plusieurs couches (appelées thèmes dans le logiciel) sur lesquelles on peut appliquer différents traitements.
Ces projets peuvent être sauvegardés sous la forme d’un fichier texte contenant les références aux fichiers de couverture utilisés. Pour se procurer logiciel et données:
ArcExplorer est publié par la société américaine ESRI, qui édite les SIG Arcview et Arcinfo. Depuis quelques mois sa filiale française avait mis en ligne une version provisoire francisée. Une nouvelle version (définitive) est disponible depuis quelques jours ; on peut la télécharger à l’adresse
suivante (attention : taille du fichier : 9.3 MO...) : http://www.esrifrance.fr/telechar/arcexplorer.htm
Il est conseillé de récupérer également l’utilitaire import71, indispensable pour convertir les fichiers de couverture téléchargés depuis Internet. (NB : il est disponible sur le site américain http://www.esri.com/)En effet ceux-ci se présentent sous le format d’export Arcinfo (extension *.E00) ; il faut donc les passer dans cette « moulinette » pour obtenir des fichiers exploitables (l’opération est un jeu d’enfant).
Pour obtenir des données, se reporter sur notre page de liens. En ce qui concerne les exercices proposés ici, trois fichiers zip sont téléchargeables depuis cette page (monde.zip, usa.zip, bourgogne.zip). Après
décompression un répertoire "donnees_arcexplorer" est créé sur le disque dur, avec trois sous répertoires : monde, usa, bourgogne.
