I.N.G. Fixations - ZI de Chassende BP 90168 43005 Le Puy en Velay cedex France
Tél: +33 (0)4 71 05 59 03 - Fax: +33 (0)4 71 09 35 46 - ing.fixations.info@orange.fr - www.ingfixations.fr
Date d'établissement : Mai 2015

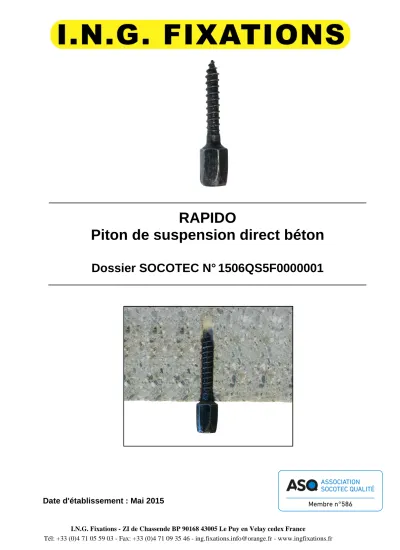

RAPIDO
Piton de suspension direct béton
Dossier SOCOTEC N° 1506QS5F0000001
2
SOCOTEC S.A. A DIRECTOIRE ET CONSEIL DE SURVEILLANCE AU CAPITAL DE 17 648 740 € - 542 016 654 R.C.S. VERSAILLES APE 7120B Siège Social : Les Quadrants - 3, avenue du centre – Guyancourt-78182 SAINT-QUENTIN-EN-YVELINES CEDEX – www.socotec.fr
Montpellier, le 29 mai 2015
AGENCE SOCOTEC CONSULTING SUD-EST Implantation de Montpellier
1140 Avenue Albert Einstein 34000 Montpellier
( 04.99.13.61.40 4 04.99.13.61.43
ING
ZI de Chassende BP 168 43005 Le Puy en Velay Cedex
Ref : SOC/CONSULT/SF/201401061506QS5F0000001
PITON DE SUSPENSION DIRECT BETON LE RAPIDO
®Ø Date d’édition du rapport : mai 2015
Ø Dossier SOCOTEC n° : 1506QS5F0000001
Ø Référence du rapport : SOC/CONSULT/SF/20150529ING
Le présent rapport, établi dans le cadre de notre mission définie dans notre Convention de
Vérification Technique du 14 mai 2015 concerne le PITON DE SUSPENSION DIRECT BETON LE RAPIDO®
Ø Votre interlocuteur : Sylvain FERRY
Ø Vérification technique
Ø Vérification technique Ø Rapport de Vérification Technique
SOC/CONSULT/SF/20150529ING page :2/4
SOC/CONSULT/SF/20150529ING DOSSIER : 1506QS5F0000001
Ø Ce rapport comporte 4 pages.
Ø Nombre d'exemplaire 2 Ø Copie DTM
Ø Copie: Département de l'Information
SOMMAIRE
1 - OBJET · 3
2 - DESCRIPTION SUCCINTE DU PROCÉDÉ 3
3- DOCUMENTS DE RÉFÉRENCE 3
4 - DOMAINE D'EMPLOI ACCEPTÉ 3
5 - PRESCRIPTION COMPLEMENTAIRE 3
6 - AVIS PRÉALABLE DE SOCOTEC 4
SOC/CONSULT/SF/20150529ING page :3/4
1-
OBJETLa Société ING a demandé à SOCOTEC de formuler un avis préalable sur la fiche technique du PITON DE SUSPENSION DIRECT BETON LE RAPIDO®
Le présent rapport de type « Avis Préalable» a pour objet de faire connaître le résultat de l'enquête dans la perspective de la réalisation par SOCOTEC de mission de contrôle technique sur des opérations de construction.
2-
DESCRIPTION SUCCINTE DU PROCEDEPITON DE SUSPENSION DIRECT BETON LE RAPIDO® est un dispositif de pose de fixation dans le béton des différentes tiges filetées avec son système de suspension.
3-
DOCUMENT DE REFERENCELa Société ING a établi une fiche technique PITON DE SUSPENSION DIRECT BETON LE RAPIDO®en date du 05 2015.
4-
DOMAINE D’EMPLOI ACCEPTELe domaine d’emploi accepté est identique à celui proposé dans la fiche technique.
5-
PRESCRIPTION COMPLEMENTAIREL’utilisation du PITON DE SUSPENSION DIRECT BETON LE RAPIDO® doit tenir compte de l’environnement de son emploi notamment la charge admissible.
SOC/CONSULT/SF/20150529ING page :4/4
6-
AVIS PREALABLE DE SOCOTECSOCOTEC émet un avis préalable favorable pour autant :
que le dispositifPITON DE SUSPENSION DIRECT BETON LE RAPIDO®
− ne subisse pas de modifications,
− que les contrôles des produits soient régulièrement assurés,
− qu’il ne soit pas porté à la connaissance de SOCOTEC des désordres suffisamment graves pouvant remettre en cause le présent avis.
La durée de validité du présent avis est conditionnée par le maintien de l'Avis favorable SOCOTEC sur lePITON DE SUSPENSION DIRECT BETON LE RAPIDO® et est limitée au 28 mai 2020.
Consultant Manager
Le choix du PRO!
Piton de suspension direct béton
Le ‘‘rapido ® ’’
Désignation Référence Condt Finition
M6 A188090 Boite de 100 Zinguée noire
M7 A188100 Boite de 100 Zinguée noire
M8 A188150 Boite de 100 Zinguée noire
Outil de pose pour douille Ø10 A549625 Unité Zinguée
Distributeur
NOUVEAU
Mise en oeuvre Vue en situation
M6 M7 ou M8
70 Kg
Charge pondérée avec un coefficient de sécurité de 3 appliqué.
M7
M6 M8
Vue en coupe
Réglage de la visseuse : couple fort et vitesse lente Enfoncement interdit au marteau (sinon aucune résistance à l’arrachement)
Douille Ø10
