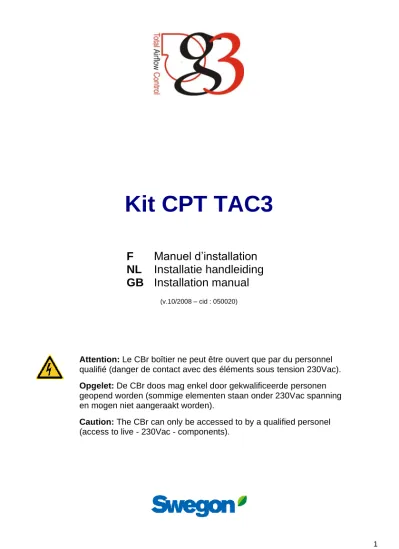

Kit CPT TAC3. Manuel d installation Installatie handleiding Installation manual. (v.10/2008 cid : )

(1)

Kit CPT TAC3

F Manuel d’installation NL Installatie handleiding GB Installation manual

(v.10/2008 – cid : 050020)

Attention: Le CBr boîtier ne peut être ouvert que par du personnel qualifié (danger de contact avec des éléments sous tension 230Vac).

Opgelet: De CBr doos mag enkel door gekwalificeerde personen geopend worden (sommige elementen staan onder 230Vac spanning en mogen niet aangeraakt worden).

Caution: The CBr can only be accessed to by a qualified personel

(access to live - 230Vac - components).

(2)

Kit CPT TAC3

Manuel d’installation

(v.10/2008)

1) Schéma de principe

Attention: si ventilateurs de type PTAC, voir Annexe 2 – y compris schéma raccordement spécifiques aux PTAC.

Le kit CPT TAC3 se compose d’un CBr4 TAC3 CPT et d’un CPT TAC3.

2) Sélection du maître

2 configurations possibles (voir schéma de raccordement  en annexe 1):

1) Le CBr4 est le maître: le contact entre les bornes IN1 et +12Vdc du CBr4 TAC3 CPT est fermé.

Le CBr4 TAC3 CPT permet de contrôler les ventilateurs via ses entrées.

Le CPT permet : - de configurer,

- de visualiser l’ensemble des paramètres via le display et les LEDs,

- de contrôler 5 relais externes (via les 5 boutons decommande des relais, les boutons OFF / I / II / III sont inactifs).

2) Le CPT est le maître: le contact entre les bornes IN1 et +12Vdc du CBr4 TAC3 CPT est ouvert.

Le CBr4 TAC3 CPT ne sert que de liaison entre les ventilateurs et le CPT.

Le CPT permet - de configurer,

- de visualiser l’ensemble des paramètres via le display et les LEDs, - de contrôler les ventilateurs via les boutons OFF / I / II / III,

- de contrôler 5 relais externes via les boutons UP / DOWN / LIGHT / UV / GAS.

CBr4 maître

Commande Visualisation

CPT maître

Commande Les caches en plastique noir (1) doivent être mises sur les connecteurs moteur (2) comme indiqué ci-dessous.



La borne de terre doit toujours être raccordée.

Raccordement du CPT au CBr4 TAC3 CPT : Voir schéma  en annexe 1

(3)

Visualisation

3) Fonctionnement en configuration CBr4 maître

3.1 Schémas de raccordement

Schémas de raccordement spécifiques au mode de fonctionnement : voir schémas // en annexe 1

La marche/arrêt des ventilateurs doit être assurée via les entrées du CBr4 (fonction softstop) et non via l’alimentation 230V.

3.2 Modes de fonctionnement

Le kit CPT TAC3 peut être configuré via le CPT dans l’un des 5 modes de fonctionnement suivants : MODE CA:

L’installateur définit 3 consignes de débit constant (m³h K1, m³h K2 et m³h K3).

Celles-ci seront activées via les entrées K1/K2/K3 du CBr4 (et signalées via les LEDs I / II / III du CPT).

Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

MODE CPf:

CPf sur F1: Le débit des ventilateurs F1/F2 est automatiquement modulé afin de maintenir une valeur de pression calculée constante. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

CPf sur F3: Le débit des ventilateurs F3/F4 est automatiquement modulé afin de maintenir une valeur de pression calculée constante. Le débit de F1 et F2 est égal à 1/%F34/F12 du débit de F3.

La marche/arrêt des ventilateurs est contrôlée via l’entrée K1 du CBr4.

L’entrée K3 du CBr4 permet d’activer une seconde consigne.

MODE CPs:

CPs sur F1: Le débit des ventilateurs F1/F2 est automatiquement modulé afin de maintenir constante une valeur pression mesurée par une sonde. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

CPs sur F3: Le débit des ventilateurs F3/F4 est automatiquement modulé afin de maintenir constante une valeur pression mesurée par une sonde. Le débit de F1 et F2 est égal à 1/%F34/F12 du débit de F3.

La sonde de pression est raccordée sur l’entrée K2 du CBr4.

MODE LS:

La valeur de consigne de débit des ventilateurs F1/F2 est fonction d’un signal 0-10V raccordé sur l’entrée K2 (lien linéaire). L’installateur définit le lien LS via 4 valeurs Vmin, Vmax, m³h≡Vmin et m³h≡Vmax. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1 (sauf si signal 0-10V séparé pour F3/4 configuré via setup avancé).

La sonde est raccordée sur l’entrée K2 du CBr4.

Schéma de principe:

La valeur m³h≡Vmin peut être inférieure ou supérieure à m³h≡Vmax.

Via le setup avancé il est possible d’arrêter le(s) ventilateur(s) si le signal d’entrée est inférieur et/ou supérieur à une limite donnée.

MODE OFF:

Ce mode permet d’arrêter les ventilateurs via le CPT en configuration CBr4 master. Pour redémarrer les ventilateurs il faut repasser dans l’un des 4 autres modes de fonctionnement.

(4)

4) Fonctionnement en configuration CPT maître

4.1 Marche/arrêt des ventilateurs

La marche/arrêt des ventilateurs doit être assurée via les boutons du CPT (fonction softstop) et non via l’alimentation 230V. Il est possible d’arrêter les ventilateurs via un contact externe raccordé entre les bornes +12V et IN1 du CBr4 (veiller à ce que les entrées K1/K2/K3 du CBr4 ne soient pas raccordées), voir schéma / en annexe 1.

4.2 Modes de fonctionnement

Le kit CPT TAC3 permet la configuration des 4 modes de fonctionnement suivants : MODE CA :

L’installateur définit 3 consignes de débit constant (m³h K1, m³h K2 et m³h K3).

Celles-ci seront activées via les boutons I / II / III du CPT et signalées par les LEDs I / II / III du CPT.

Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

MODE CPf :

CPf sur F1: Le débit des ventilateurs F1/F2 est automatiquement modulé afin de maintenir une valeur de pression calculée constante. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

CPf sur F3: Le débit des ventilateurs F3/F4 est automatiquement modulé afin de maintenir une valeur de pression calculée constante. Le débit de F1 et F2 est égal à 1/%F34/F12 du débit de F3.

La marche/arrêt des ventilateurs est contrôlée via les boutons I / OFF.

Le bouton III permet d’activer une seconde consigne.

MODE CPs :

CPs sur F1: Le débit des ventilateurs F1/F2 est automatiquement modulé afin de maintenir constante une valeur pression mesurée par une sonde. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1.

CPs sur F3: Le débit des ventilateurs F3/F4 est automatiquement modulé afin de maintenir constante une valeur pression mesurée par une sonde. Le débit de F1 et F2 est égal à 1/%F34/F12 du débit de F3.

La marche/arrêt des ventilateurs est contrôlée via les boutons OFF et I.

La sonde de pression est raccordée sur l’entrée K2 du CBr4 TAC3 CPT.

MODE LS :

La valeur de consigne de débit des ventilateurs F1/F2 est fonction d’un signal 0-10V raccordé sur l’entrée K2 (lien linéaire). L’installateur définit le lien LS via 4 valeurs Vmin, Vmax, m³h≡Vmin et m³h≡Vmax. Le débit de F3 et F4 est égal à %F34/F12 du débit de F1 (sauf si signal 0-10V séparé pour F3/4 configuré via setup avancé).

La marche/arrêt des ventilateurs est contrôlée via les boutons I / OFF.

La sonde est raccordée sur l’entrée K2 du CBr4.

Schéma de principe :

La valeur m³h≡Vmin peut être inférieure ou supérieure à m³h≡Vmax.

Via le setup avancé il est possible d’arrêter le(s) ventilateur(s) si le signal d’entrée est inférieur et/ou supérieur à une limite donnée.

(5)

5) Configuration

La configuration est faite à l’aide de l’écran LCD et des 4 boutons SETUP, ↑, ↓ et ENTER du CPT.

Pour démarrer la configuration :

- Appuyer sur le bouton de sélection du CPT (bouton de gauche sur photo) pour que la LED SETUP s’allume

- Pousser sur le bouton SETUP jusqu’à ce que le texte SETUP apparaîsse sur l’écran.

Principe: sélectionner via les boutons ↑ ↓ puis pousser sur le bouton ENTER pour valider. Les nombres sont introduits chiffre par chiffre.

1 LANGUAGE Choix de la langue d’affichage

2 AFFICHER

m³h?

Possibilité d’afficher ou non le débit d’air en mode affichage de base sur le display du CPT.

3 AFFICHER

Pa?

Possibilité d’afficher ou non la pression en mode affichage de base sur le display du CPT.

4 AFFICHER

m/s?

Possibilité d’afficher ou non la vitesse d’air en mode affichage de base sur le display du CPT.

5 SURFACE?

x,xxxxm²

Si vous avez sélectionné OUI en 4: entrer la valeur de surface qui doit être utilisée pour la conversion débit → vitesse d’air.

6 TYPE VEN Choix du type de ventilateur (CID – voir étiquette sur le ventilateur). Tous les ventilateurs doivent être du même type.

7 # VENT Choix du nombre de ventilateurs connectés au circuit de contrôle (1, 2, 3 ou 4).

8 POSITION

Choix du la position de raccordement des ventilateurs sur le circuit de contrôle.

Si 1 ventilateur: F1

Si 2 ventilateurs: F1 F3 ou F1 F2 Si 3 ventilateurs: F1 F2 F3 ou F1 F3 F4

Si 4 ventilateurs: cette étape de la configuration est automatiquement passée (F1F2F3F4) 9 MODE Choix du mode de fonctionnement (OFF, CA, LS, CPf, CPs)

Si MODE OFF

10 FIN SETUP La configuration du circuit de contrôle est terminée.

Ce mode permet d’arrêter les ventilateurs via le CPT en configuration CBr4.

Si MODE CA

10 m³h K1? Choix du débit d’air 1 (par ventilateur F1/F2). Activé si contact entre les bornes K1 et +12V fermé ou si en position I sur le CPT.

11 m³h K2? Choix du débit d’air 2 (par ventilateur F1/F2). Activé si contact entre les bornes K2 et +12V fermé ou si en position II sur le CPT.

12 m³h K3? Choix du débit d’air 3 (par ventilateur F1/F2). Activé si contact entre les bornes K3 et +12V fermé ou si en position III sur le CPT.

13 %F34/F12 Choix du rapport de débit entre les ventilateurs F3,F4 et F1,F2

14 ALARME Pa? L’alarme de pression est facultative. Si vous ne souhaitez pas d’alarme de pression, sélectionner NON. Dans le cas contraire, sélectionnez OUI.

15 ∆P VENT1 Si vous avez sélectionné OUI: Configuration de l’alarme de pression pour le ventilateur F1.

Choix de l’incrément de pression (correspondant au débit d’initialisation de la pression de référence)

16 ∆P VENT3 Configuration de l’alarme de pression pour le ventilateur F3:Choix de l’incrément de pression (correspondant au débit d’initialisation de la pression de référence)

17 INIT Pa REF? Configuration de l’alarme de pression. Nouvelle initialisation de la pression de référence : différente pour ventilateurs F1 et F3 (facultatif si a été effectuée précédement).

18 m³h INIT Si vous avez sélectionné OUI: Configuration de l’alarme de pression:

Entrer le débit auquel vous voulez initialiser la pression de référence.

19

Pa REF INIT xxxx m³h xxxx Pa

Initialisation de la pression de référence en cours.

Après 1 minute d’attente, le circuit de contrôle va mémoriser la valeur de pression calculée sur le ventilateur lorsque le débit d’initialisation sera atteint

Affichage du débit et de la pression de F1 en cours d’initialisation.

(6)

Si MODE LS

10 V min? Choix du la valeur de tension minimum du lien LS 11 V max? Choix du la valeur de tension maximum du lien LS

12 m³/h≡Vmin Choix du débit d’air (par ventilateur F1/F2) correspondant à Vmin 13 m³/h≡Vmin Choix du débit d’air (par ventilateur F1/F2) correspondant à Vmax

14 % sur K3? Choix du multiplicateur du lien LS lorsque le contact entre les bornes +12V et K3 est fermé ou si en position III sur le CPT.

15 %F34/F12 Choix du rapport de débit entre les ventilateurs F3,F4 et F1,F2

16 ALARME Pa? L’alarme de pression est facultative. Si vous ne souhaitez pas d’alarme de pression, sélectionner NON. Dans le cas contraire, sélectionnez OUI.

17 ∆P VENT1 Si vous avez sélectionné OUI: Configuration de l’alarme de pression pour le ventilateur F1.

Choix de l’incrément de pression (correspondant au débit d’initialisation de la pression de référence)

18 ∆P VENT3 Configuration de l’alarme de pression pour le ventilateur F3:Choix de l’incrément de pression (correspondant au débit d’initialisation de la pression de référence)

19 INIT Pa REF? Configuration de l’alarme de pression:Nouvelle initialisation de la pression de référence : différente pour ventilateurs de F1 et F3 (facultatif si a été effectuée précédement).

20 m³h INIT Si vous avez sélectionné OUI: Configuration de l’alarme de pression:

Entrer le débit auquel vous voulez initialiser la pression de référence.

21

Initialisation de la pression de référence en cours.

Après 1 minute d’attente, le circuit de contrôle va mémoriser la valeur de pression calculée sur le ventilateur lorsque le débit d’initialisation sera atteint

Affichage du débit et de la pression de F1 en cours d’initialisation.

Si MODE CPf

10 CPf sur F1 Choix entre pression constante sur F1/F2 (F1) ou sur F3/F4 (F3).

11 % sur K3? Choix du multiplicateur de la consigne CPf lorsque le contact entre les bornes +12V et K3 est fermé ou si en position III sur le CPT.

12 %F34/F12 Choix du rapport de débit entre les ventilateurs F3,F4 et F1,F2 13 INIT CPf REF? Nouvelle initialisation de la consigne de pression CPf ? 14 m³h INIT Si vous avez sélectionné OUI:

entrer le débit d’initialisation de la consigne de pression CPf.

15

CPf INIT xxxx m³h xxxx Pa

Initialisation de la consigne CPf en cours.

Après 1 minute d’attente, le circuit de contrôle va mémoriser la valeur de pression calculée sur le ventilateur F1 (ou F3) lorsque le débit d’initialisation sera atteint.

Affichage du débit et de la pression de F1 (ou F3) en cours d’initialisation.

Si MODE CPs

10 CPs sur F1 Choix entre pression constante sur F1/F2 (F1) ou sur F3/F4 (F3).

11 % sur K3? Choix du multiplicateur de la consigne CPs lorsque le contact entre les bornes +12V et K3 est fermé ou si en position III sur le CPT.

12 %F34/F12 Choix du rapport de débit entre les ventilateurs F3,F4 et F1,F2 13 INIT CPs REF? Nouvelle initialisation de la consigne de pression CPs ? 14 m³h INIT Si vous avez sélectionné OUI:

entrer le débit d’initialisation de la consigne de pression CPs.

15

CPs INIT xx,x V xxxx m³h xxxx Pa

Initialisation de la consigne CPs en cours.

Après 1 minute d’attente, le circuit de contrôle va mémoriser la valeur de pression mesurée par le capteur de pression lorsque le débit d’initialisation sera atteint.

Affichage de la valeur de sonde, du débit et de la pression de F1 (ou F3) en cours d’initialisation.

(7)

6) Affichage sur l’écran du CPT

6.1 Affichage de base

En fonction de la configuration faite, seules les valeurs de débit et/ou de pression et/ou de vitesse d’air ainsi que les alarmes éventuelles sont affichées sur l’écran. Détail complet : voir notre documentation technique sur notre site www.swegon.com

6.2 Affichage de tous les paramètres

En poussant sur les boutons ↑ et ↓ il est possible de visualiser l’état de tous les paramètres disponibles.

Détail complet : voir notre documentation technique sur notre site www.swegon.com

7) Signalisation de la marche ventilateur

L’un des 2 relais de l’option SAT3 signale si le ventilateur est en marche (si point de fonctionnement >20% de la consigne) ou à l’arrêt. Ceci permet par exemple de mettre sous tension une batterie électrique ou de démarrer un compresseur uniquement si ce contact est fermé. Il s’agit d’une sécurité accrue par rapport à l’exploitation de l’instruction de démarrage puisque vous avez la certitude que le ventilateur tourne (principe de la boucle fermée).

Schéma de raccordement: voir schéma .2 en annexe1.

8) Alarmes

Le KIT CPT4 comprend 8 types d’alarme:

Type 1: Une alarme signalant une panne du ventilateur (1).

Cette alarme signale un disfonctionnement du ventilateur Fx.

Vérifier que le raccordement et l’alimentation sont effectués correctement. Si le problème ne provient pas de là, il peut être causé par un câble, le circuit de contrôle ou le moteur.

Voir 1 dans tableau ci-dessous.

Type 2: Une alarme sur la variation de pression (valable uniquement pour les modes CA et LS).

Cette alarme signale une alarme de pression sur le ventilateur Fx.

Type 3: Une alarme d’initialisation de la pression de référence (1).

3 cas sont possibles:

- Débit réel du ventilateur < débit demandé : le point de fonctionnement est situé à un niveau de pression supérieur à la pression maximale admissible au débit demandé.

- Débit réel du ventilateur > débit demandé : le débit d’initialisation demandé ne peut être obtenu car la limite basse de la plage de fonctionnement du moteur est atteinte.

- Pression trop instable.

Paréf ne peut être mémorisée et les ventilateurs sont mis à l’arrêt. Il faut alors pousser sur le bouton RESET du CBr4 jusqu’à ce que la LED Alarm s’éteigne.

- Si lors de l’initialisation de alarme de pression: le boîtier fonctionnera alors sans alarme sur la pression. Si une initialisation doit malgré tout être faite, régler un point de fonctionnement stable et compris dans la zone de travail du ventilateur (diminuer la pression, modifier le débit, placer un autre type de ventilateur,…) et recommencer l’initialisation.

- Si lors de l’initialisation de la consigne en mode CP: régler un point de fonctionnement stable et compris dans la zone de travail du ventilateur (diminuer la pression, modifier le débit, placer un autre type de ventilateur,…) et recommencer l’initialisation.

Type 4: Une alarme de non respect de la consigne (1).

La consigne ne peut être maintenue constante car la limite basse ou haute de la plage de fonctionnement du moteur est atteinte.

(8)

Type 5: Une alarme signalant une erreur dans les données du circuit de contrôle.

Pour résoudre ce type de problème: Faire un RESET TOTAL via l’advanced setup.

Si pas résolu, nous renvoyer le circuit de contrôle pour être reprogrammé.

Type 6: Une alarme incendie à partir d’un contact lié au système de détection incendie externe.

Type 7: Une alarme de maintenance. Elle peut être configurée en 2 étapes (via le setup avancé):

ALARME SERVICE : Cette alarme signale que le temps de fonctionnement des ventilateurs a atteint la limite fixée lors de la configuration. Cette alarme ne génère pas l’arrêt des ventilateurs

VEN.STOP SERVICE : Cette alarme signale que le temps de fonctionnement des ventilateurs a atteint la limite fixée lors de la configuration. Cette alarme génère l’arrêt des ventilateurs.

Type 8: Une alarme de communication entre le CBr4 et le CPT.

Actions sur le CPT Actions sur le CBr4 Action sur ventilateurs Type Texte affiché (1) LED

ALARM LED Pa Buzzer LED

ALARM Relais R1 Relais R2 du SAT3

1 ALARME VENTx Rouge / ON ON Etat alarme / /

2 ALARME PRESSION

/ Rouge ON ON / Fermé /

(2) 3 ALARME

INIT Pa

Rouge / ON ON Etat alarme / Mis à l’arrêt

4 ALARME CA, LS ou CP

Rouge / ON ON Etat alarme / /

5 DATA ERREUR Rouge / ON ON Etat alarme / Mis à l’arrêt

6 ALARME INCENDIE

Rouge / ON ON Etat alarme / Mis à l’arrêt

(3) 7 ALARME

SERVICE

VEN.STOP SERVICE

Rouge

Rouge /

/

ON

Etat alarme

Etat alarme /

/

/ Mis à l’arrêt 8 ERREUR

DE COM

Rouge / ON Clignote Etat alarme / Mis à l’arrêt

/ = pas d’action sur cet élément pour ce type d’alarme

(1) Le texte détaillé est affiché via une séquence d’écrans successifs.

Détail complet: voir notre documentation technique sur notre site www.swegon.com.

(2) Sauf si vous avez configuré via le setup avancé que les ventilateurs doivent être arrêtés en cas d’alarme de pression.

(3) Via le setup avancé il est possible de configurer un arrêt partiel des ventilateurs, les autres passent alors automatiquement au débit configuré dans le setup avancé.

9) Commande des relais externes

La commande des relais externes est faite à l’aide des 5 boutons UP / DOWN / LIGHT / UV / GAS du CPT.

(9)

10) Signaux de sortie débit / pression

Signaux entre les bornes OUT1/OUT2 et GND du CBr4. Signaux 0 - 10 Vdc. Par défaut : OUT1 = débit du ventilateur 1 et OUT2 = pression du ventilateur 1. Via le setup avancé il est possible de lier chacun de ces signaux à la valeur de débit ou de pression d’un ventilateur au choix.

Schémas de raccordement: voir schémas .1 en annexe1.

DD 9-7TH 1/2

DD 9-9 1/2

DD 10-10 3/4

DD 11-11 1/1

DP 6-6 1/2

DP 9-7TH 1/1

DP 9-7TH 1/2

DP 9-9 1/1

DS 10-4 TH 1/3

DS 10-4 1/2 720054 720055 720056 720057 720058 720059 720011 720060 720071 720061

Débit max. 2000 2900 3800 4400 2200 3600 3000 5700 1000 1500

Pres. max. 540 800 1000 985 410 570 550 860 490 665

DS 11-4 1/2

DS 12-5 3/4

(K)DF 280-114 1/3

(K)DF 280-114 1/2

DS 140-60 75W

DS 140-60 250W

DD 160-160 250W 720062 720063 720036/38/77 720037/39/78 720088 720089 720099

Débit max. 1900 2600 1300 1700 400 550 800

Pres. max. 890 1020 360 520 600 620 600

11) Données techniques des ventilateurs

Alimentation: 230VAC (entre 208V et 240V) - Frequence : 50/60Hz Mise à terre: ! OBLIGATOIRE !

Protection éléctrique:

Le moteur est auto-protégé contre les surcharges. Il n'est donc pas nécessaire de prévoir une protection électrique contre les surcharges. Une simple protection contre les court-circuits suffit et doit être sélectionnée en respectant les spécifications suivantes :

- pointe à l'enclenchement de 150 A pendant 2 à 4 millisecondes (si disjoncteur : sélectionner une courbe de déclenchement de type D – pouvoir de coupure 10.000A - AC3). Il est obligatoire d'utiliser la fonction softstop afin d'éviter cette pointe.

- nous recommandons une protection de classe AM.

Calibre de la protection/moteur

Type Calibre

1/3 HP 4A

1/2 HP 4A

3/4 HP 8A

1/1 HP 10A

Exemples indicatifs et non exhaustifs de sélection de : a) cartouches fusibles AM (10x38mm), b) disjoncteurs magnéto- thermiques : courbes de déclenchement D – pouvoir de coupure 10.000 A. (8A inexistant : mettre 10A)

a) b) Calibre Legrand Télémécanique Huppertz

2A réf. :130.02 réf. : DF2-CA02 réf. : D440102 4A réf. :130.04 réf. : DF2-CA04 réf. : D440104 8A réf. :130.08 réf. : DF2-CA08 réf. : D440108 10A réf. :130.10 réf. : DF2-CA10 réf. : D440110

Calibre Vynckier Merlin Gérin 2A réf : 099/37202-000 réf : 25111 4A réf : 099/37204-000 réf : 25113

8A n'existe pas n'existe pas

10A réf : 099/37210-000 réf : 25115 Classe d'isolation

Thermique: B

Mécanique: IP44 - placer les connecteurs vers le bas.

Températures ambiantes: -10°C / +55°C Conformités: approuvé – UL.

12) Données techniques du Kit CPT TAC3

Alimentation: 230VAC (entre 208V et 240V) - Frequence : 50/60Hz Protection électrique: Calibre 4A – type lent

Boîtier CBr: monter des presse-étoupes M16 ou M20 sur la boîte (casser avec précaution les pastilles préformées dans la boîte prévues à cet effet).

Sorties relais Bypass et R1: 230V – maximum 4A.

Sorties vers relais externes R1/R2/R3/R4/R5: 12Vdc, 50mA/sortie.

Conditions ambiantes: température de -20°C à +70°C, humidité de 5 à 85%.

Conformités: .

(10)

Kit CPT TAC3

Installatiehandleiding

(v.10/2008)

1) Principeschema

Opgelet: Voor ventilatoren type pTAC, zie bijlage 2 – dit geldt eveneens voor de pTAC aansluitschema's.

De kit CPT TAC3 bestaat uit een CBr4 TAC3 CPT en een CPT TAC3.

2) Keuze van de 'meester'

Twee mogelijke configuraties (zie aansluitschema  in bijlage 1):

1) Besturen van de ventilatoren door de CBr4: het contact tussen de klemmen IN1 en +12Vdc van de CBr4 TAC3 CPT is gesloten. Via de ingangen van de CBr4 TAC3 CPT kunnen de ventilatoren bestuurd worden.

Met de CPT is het dan mogelijk om : - de ventilatoren in te stellen,

- het geheel aan parameters weer te geven op het display en via de LEDs, - 5 externe relais te controleren (via de 5 toetsen, OFF / I / II / III zijn dan inactief).

2) Besturen van de ventilatoren door de CPT: het contact tussen de klemmen IN1 en +12Vdc van de CBr4 TAC3 CPT is open. De CBr4 TAC3 CPT dient enkel als verbinding tussen de ventilatoren en de CPT.

Met de CPT is het dan mogelijk om : - de ventilatoren in te stellen,

- het geheel aan parameters weer te geven op het display en via de LEDs, - de ventilatoren te besturen met de knoppen OFF / I / II / III,

- 5 externe relais te regelen via de toetsen UP / DOWN / LIGHT / UV / GAS . CBr4 stuurt de ventilatoren

Besturing Weergave

CPT stuurt de ventilatoren

Besturing De zwarte plastic kapjes moeten zoals hieronder beschreven worden aangebracht.



De aarding moet altijd aangesloten zijn.

Aansluiting van de CPT op de CBr4 TAC3 CPT : Zie schema  in bijlage 1

(11)

Weergave

3) Werking als de CBr4 de ventilatoren aanstuurt

3.1 Aansluitschema's

Zie de specifieke aansluitschema's // per werkingsmode in bijlage 1.

Het starten/stoppen van de ventilatoren dient te gebeuren via de ingangen van de CBr4 (softstop) en niet door de 230V voeding te onderbreken.

3.2 Werkingsmodes

De kit CPT TAC3 laat toe om met behulp van de CPT de volgende 5 modes te configureren:

MODE CA:

De installateur definieert 3 constante debieten voor F1,F2 ventilatoren (m³u K1, m³u K2 en m³u K3).

Deze worden geactiveerd via de ingangen K1/K2/K3 van de CBr4 (en weergegeven via de LEDs I / II / III van de CPT).

De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1.

MODE CPf:

CPf op F1: Het debiet van F1 en F2 wordt automatisch aangepast in functie van een berekende constante drukwaarde.

De debieten F1 en F2 zijn gelijk aan1/ %F34/F12 van F3.

Het starten/stoppen van de ventilatoren gebeurt via ingang K1 op het CBr4 circuit.

Ingang K3 van het CBr4 circuit dient om eventueel een 2e meetwaarde toe te voegen.

MODE CPs:

CPs op F1: Het debiet van F1 en F2 wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden. De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1.

CPs op F3: Het debiet van F3 en F4 wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden. De debieten F1 en F2 zijn gelijk aan1/ %F34/F12 van F3.

De druksonde wordt aangesloten op ingang K2 van het CBr4 circuit.

MODE LS:

Het debiet van de ventilatoren F1 en F2 staat in functie van een 0-10V signaal dat op klem K2 is aangesloten. (lineaire relatie). Deze relatie LS wordt bepaald door middel van 4 waarden: Vmin, Vmax, m³u≡Vmin et m³u≡Vmax.

De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1 (behalve indien voor F3/F4 het 0-10V signaal geconfigureerd is in de advanced setup).

De sonde wordt aangesloten op ingang K2 van het CBr4 circuit.

Principeschema :

De waarde m³u≡Vmin kan hoger of lager zijn dan m³u≡Vmax.

In de geavanceerde setup is het mogelijk om de ventilatoren te stoppen indien het ingangssignaal lager of hoger ligt dan de ingegeven limieten.

MODE OFF:

Hiermee kunnen de ventilatoren worden stilgelegd via de CPT, ook al is het de CBr4 die als “meester” optreedt. Om de ventilatoren terug op te starten moet één van bovenstaande modes geconfigureerd worden.

(12)

4) Werking als de CPT de ventilatoren aanstuurt

4.1 Starten/stoppen van de ventilatoren

Het starten/stoppen van de ventilatoren wordt verzekerd door de toetsen van de CPT (softstop) en niet door de 230V voeding. Het is mogelijk om de ventilatoren te stoppen via een extern contact tussen de klemmen +12V en IN1 van de CBr4 (in dit geval mogen de ingangen K1/K2/K3 van de CBr4 niet aangesloten zijn). Zie schema’s / in bijlage 1.

4.2 Werkingsmodes

De kit CPT TAC3 laat toe om met behulp van de CPT de volgende 4 modes te configureren:

MODE CA :

De installateur definieert 3 constante debieten voor de ventilatoren F1 enF2 (m³u K1, m³u K2 et m³u K3).

Deze debieten worden geactiveerd met de toetsen I / II / III van de CPT en weergegeven via de LEDs I / II / III van de CPT. De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1.

MODE CPf :

De debieten F1 en F2 zijn gelijk aan1/ %F34/F12 van F3.

Het starten/stoppen van de ventilatoren gebeurt via de toetsen OFF en I.

Met toets III kan een 2e meetwaarde geactiveerd worden.

MODE CPs :

CPs op F1: Het debiet van F1 en F2 wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden. De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1.

CPs op F3: Het debiet van F3 en F4 wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden. De debieten F1 en F2 zijn gelijk aan1/ %F34/F12 van F3.

De druksonde wordt aangesloten op ingang K2 van het CBr4 circuit.

MODE LS :

Het debiet van de ventilatoren F1 en F2 staat in functie van een 0-10V signaal dat op klem K2 is aangesloten. (lineaire relatie). Deze relatie LS wordt bepaald door middel van 4 waarden: Vmin, Vmax, m³u≡Vmin et m³u≡Vmax.

De debieten F3 en F4 zijn gelijk aan %F34/F12 van F1 (behalve indien voor F3/F4 het 0-10V signaal geconfigureerd is in de advanced setup).

De sonde wordt aangesloten op ingang K2 van het CBr4 circuit.

Principeschema :

De waarde m³u≡Vmin kan hoger of lager zijn dan m³u≡Vmax.

In de geavanceerde setup is het mogelijk om de ventilatoren te stoppen indien het ingangssignaal lager of hoger ligt dan de ingegeven limieten.

(13)

5) Configuratie

Het instellen gebeurt met behulp van het LCD scherm en de 4 toetsen SETUP, ↑, ↓ en ENTER van de CPT.

Om te beginnen :

- Druk op de keuzetoets van de CPT (links op de foto) om de SETUP te starten.

- Druk op de SETUP knop totdat de tekst SETUP op het scherm verschijnt.

Principe: kiezen doet u met de ↑ ↓ toetsen en bevestigen met ENTER. Getallen worden cijfer per cijfer ingegeven.

1 LANGUAGE Keuze van de taal

2 DISPLAY

m³h?

Mogelijkheid tot het weergeven van het debiet als basisinstelling op het scherm van de CPT.

3 DISPLAY

Pa?

Mogelijkheid tot het weergeven van de druk als basisinstelling op het scherm van de CPT.

4 DISPLAY

m/s?

Mogelijkheid tot het weergeven van luchtsnelheid als basisinstelling op het scherm van de CPT.

5 OPPERVL.

x,xxxxm²

Als u JA heeft gekozen in punt 4: geef de oppervlakte in die moet gebruikt worden voor het omzetten van het debiet in luchtsnelheid.

6 VENT TYP Keuze type ventilator (CID – zie etiket op de ventilator). Alle ventilatoren moeten van hetzelfde type zijn.

7 # VENT Kies het aantal aangesloten ventilatoren (1, 2, 3 of 4).

8 POSITIE

Hier geeft u aan welke ventilator waar is aangesloten.

Indien slechts 1 ventilator : F1 Indien 2 ventilatoren : F1 F3 of F1 F2 Indien 3 ventilatoren : F1 F2 F3 of F1 F3 F4

Indien 4 ventilatoren : automatische configuratie (F1 F2 F3 F4) 9 MODE Keuze van de werkingsmode (OFF, CA, LS, CPf, CPs) In MODE OFF

10 EINDE SETUP De SETUP procedure van het controlecircuit is voltooid. In deze mode kunnen de ventilatoren gestopt worden met de CPT, met de CBr4 als 'meester'.

Si MODE CA 10 m³u K1?

Keuze van debiet 1 (indien 2 ventilatoren F1 en F2, debiet per ventilator, niet het totale debiet). Geactiveerd als het contact tussen klemmen K1 en +12V gesloten is of op positie I op de CPT.

11 m³u K2?

Keuze van debiet 2 (indien 2 ventilatoren F1 en F2, debiet per ventilator, niet het totale debiet). Geactiveerd als het contact tussen klemmen K2 en +12V gesloten is of op positie II op de CPT.

12 m³u K3?

Keuze van debiet 3 (indien 2 ventilatoren F1 en F2, debiet per ventilator, niet het totale debiet). Geactiveerd als het contact tussen klemmen K3 en +12V gesloten is of op positie III op de CPT.

13 %F34/F12 Kies het percentage voor het debiet van ventilatoren F3,F4 in functie van het debiet van ventilatoren F1,F2.

14 DRUK

ALARM?

Het drukalarm is facultatief. Indien u dit niet wenst in te stellen kies dan N. In het andere geval kies J.

15 ∆P VENT1 Kiest u voor J: Instellen van het drukalarm op ventilator F1:

Kies het drukinterval (vb het alarm moet afgaan als een filter moet vervangen worden omdat deze vuil is.

16 ∆P VENT3 Instellen van het drukalarm op ventilator F3

17 INIT Pa REF? Initiëren van de referentiedruk, deze waarde is verschillende voor F1 en F3 (niet nodig indien reeds eerder gebeurd).

18 m³u INIT Kiest u voor J: Instellen van het drukalarm:

Geef het debiet in in functie waarvan de referentiedruk moet worden berekend.

19

Pa REF INIT xxxx m³u xxxx Pa

Initiëren van de referentiedruk is bezig. Deze procedure kan to 3 minuten in beslag nemen.

Het weergeven van het debiet en de druk van F1 is bezig.

20 EINDE SETUP De configuratie van het circuit is nu beëindigd.

(14)

Si MODE LS

10 V min? Keuze van de minimumspanning voor de LS relatie 11 V max? Keuze van de maximumspanning voor de LS relatie

12 m³/u≡Vmin Keuze van het debiet per ventilator F1,F2 dat moet overeenkomen met Vmin 13 m³/u≡Vmin Keuze van het debiet per ventilator F1,F2 dat moet overeenkomen met Vmax

14 % op K3? Keuze van de multiplicator voor de LS relatie (op debiet), actief indien het contact tussen de klemmen +12V en K3 van de CBr4 gesloten is, of op positie III van de CPT.

16 DRUK

ALARM?

Het drukalarm is facultatief. Indien u dit niet wenst in te stellen kies dan N. In het andere geval kies J.

17 ∆P VENT1 Kiest u voor J: Instellen van het drukalarm op ventilator F1:

Kies het drukinterval (vb het alarm moet afgaan als een filter moet vervangen worden omdat deze vuil is.

18 ∆P VENT3 Instellen van het drukalarm op ventilator F3 (zie hierboven).

19 INIT Pa REF? Initiëren van de referentiedruk, verschillend voor F1 et F3 (niet nodig indien reeds eerder gebeurd).

20 m³u INIT Kiest u voor J: Instellen van het drukalarm:

Geef het debiet in in functie waarvan de referentiedruk moet worden berekend.

21

Pa REF INIT xxxx m³u xxxx Pa

Initiëren van de referentiedruk is bezig. Dit kan tot 3 minuten in beslag nemen.

Het weergeven van het debiet en de druk van F1 is bezig.

Als MODE CPf

10 CPf op F1 Kies tussen constante druk op F1/F2 (F1) of op F3/F4 (F3)

11 % op K3? Multiplicatorkeuze van de CPf instructie: actief indien het contact tussen de klemmen +12V en K3 van de CBr4 gesloten is, of op positie III van de CPT.

13 INIT CPf REF? Initiëren van de CPf drukinstructie?

14 m³u INIT Kiest u voor J: Geef het CPf initialisatie debiet in.

15

CPf INIT xxxx m³u xxxx Pa

Het weergeven van het debiet en de druk van F1 (of F3) is bezig.

Als MODE CPs

10 CPs op F1 Kies tussen constante druk op F1/F2 (F1) of op F3/F4 (F3)

11 % op K3? Multiplicatorkeuze van de CPs instructie: actief indien het contact tussen de klemmen +12V en K3 van de CBr4 gesloten is, of op positie III van de CPT .

13 INIT CPs REF? Initiëren van de CPs drukinstructie?

14 m³u INIT Kiest u voor J: Geef het CPs initialisatie debiet in.

15

CPs INIT xx,x V xxxx m³u xxxx Pa

Het weergeven de sonde waarde en van het debiet en de druk van F1 (of F3) is bezig.

(15)

6) Weergave op het scherm van de CPT

6.1 Basisweergave

In functie van de gekozen configuratie zullen al dan niet de debieten, druk en/of luchtsnelheid op het scherm worden weergegeven. Voor een compleet technisch overzicht kan u op onze website terecht, www.swegon.com 6.2 Weergave van alle parameters

Door op de ↑ en ↓ knoppen te drukken is het mogelijk om alle beschikbare parameters weer te geven.

Voor een compleet technisch overzicht kan u op onze website terecht, www.swegon.com

7) De werking van de ventilator aangeven

Eén van de 2 relais van de optionele SAT3 geeft aan of de ventilator draait (werkinspunt >20% ingestelde waarde) of niet.

Via dit relais kan u bijvoorbeeld een electrische batterij onder spanning zetten of een compressor doen starten enkel indien het contact gesloten is. Dit is een extra veiligheid bij het opstarten omdat u in dit geval zeker bent dat de ventilator draait. Aansluitschema: Zie schema .2 inbijlage 1.

8) Alarmen

De KIT CPT4 heeft 8 types van alarmen:

Type 1: Een ventilatorpanne alarm (1).

Dit alarm geeft een ventilatorpanne aan (op ventilator Fx).

Controleer of alle aansluitingen en de netspanning correct zijn aangesloten. Indien het probleem hiermee niet is opgelost kan het zijn dat de kabel, het circuit of de motor de oorzaak van het probleem is.

Zie tabel 1 hieronder.

Type 2: Een alarm bij drukvariaties (enkel geldig in de modes CA en LS).

Dit alarm Signaleert een drukalarm op ventilator Fx.

Type 3: Een alarm bij het initiëren van de referentiedruk (1).

3 mogelijkheden:

- Werkelijke debiet < gevraagde debiet : het werkingspunt heeft een hogere druk dan het maximaal toegelaten drukniveau van het gevraagde debiet.

- Werkelijke debiet > gevraagde debiet: het initieel gevraagde debiet kan niet bereikt worden omdat dit lager is dan het minimumdebiet van de ventilator.

- Onstabiele druk.

Paréf kan niet opgeslagen worden en de ventilator wordt in 'softstop' geplaatst. U moet dan op de RESET knop van de CBr4 drukken totdat het alarm LED uitgaat

- Als tijdens een druk alarm init:. de controlebox zal dan zonder drukalarm werken. Indien u dan toch een drukalarm wil instellen, let er dan op dat het werkingspunt binnen de werkzone van de ventilator valt (verminder de druk, pas het debiet aan, gebruik een andere ventilator,...) en restart init.

- Als tijdens een CP init : let er dan op dat het werkingspunt binnen de werkzone van de ventilator valt (verminder de druk, pas het debiet aan, gebruik een andere ventilator,...) en restart init.

Type 4: Een alarm om aan te geven dat de gevraagde meetwaarde niet kan worden bereikt (1).

De gevraagde waarde is niet mogelijk omdat de limieten (boven- of ondergrens) van de motor bereikt zijn.

(16)

Type 5: Een alarm dat een gegevensfout in het controlecircuit aangeeft.

Om dit probleem op te lossen: Een RESET TOTAL uitvoeren in de advanced setup.

Indien het probleem hiermee niet is opgelost moeten wij het circuit opnieuw programmeren.

Type 6: Een brandalarm dat aan een extern detectiesysteem wordt gekoppeld.

Type 7: Een onderhoudsalarm. Er zijn 2 mogelijkheden:

ALARM SERVICE: Het alarm geeft aan dat het ingestelde aantal draaiuren van de ventilator zijn bereikt. De ventilatoren zullen niet stoppen.

VEN.STOP SERVICE: Het alarm geeft aan dat het ingestelde aantal draaiuren van de ventilator zijn bereikt.

De ventilatoren zullen stoppen.

Type 8: Een communicatieprobleem tussen de CPT en de CBr4.

Op de CPT is het/de Op de CBr4 is het De

ventilatoren Type Tekst op scherm

(1)

LED

ALARM Relais R1 Relais R2 van SAT3 1 ALARM

VENTx

Rood / ON ON Positie alarm / /

2 DRUK ALARM

/ Rood ON ON / Dicht /

(2) 3 Pa INIT

ALARM

Rood / ON ON Positie alarm / Stoppen

4 CA, LS of CP ALARM

Rood / ON ON Positie alarm / /

5 DATA ERROR

6 BRAND ALARM

(3)

7 ALARM

SERVICE

VEN.STOP SERVICE

Rood

Rood /

/

ON

Positie alarm

Positie alarm /

/

Stoppen 8 COM

ERROR

Rood / ON Knippert Positie alarm / Stoppen

/ = geen actie voor dit type van alarm

(1) De volledige tekst wordt weergegeven middels doorlopende sequenties.

Voor een volledig en gedetailleerd overzicht zie www.swegon.com

(2) Behalve als u hebt geconfigureerd via de advanced setup dat de ventilatoren gestopt moeten zijn als druk alarm.

(3) Het is mogelijk via de advanced setup enkel F1/F2 of F3/F4 ventilatoren te stoppen. In dit geval blijven de 2 aandere ventilatoren draaien en ze werken automatisch aan het vast ingesteld debiet via de advanced setup.

Aansluitschema: zie schema .2 in bijlage1.

9) Besturen van de externe relais

De besturing van de externe relais gebeurt met behulp van de 5 toetsen UP / DOWN / LIGHT / UV / GAS van de CPT.

Aansluitschema: zie schema .3 in bijlage 1.

(17)

10) Debiet / Druk uitgangssignalen

Signaal tussen de klemmen OUT1/OUT2 en GND van de CBr4. Signaal 0 - 10 Vdc. Fabriek instelling: OUT1 = debiet van ventilator 1 en OUT2 = druk van ventilator 1. In de advanced setup: mogelijkheid om elk van deze signalen individueel te linken aan het debiet of de druk van de gekozen ventilator.

Aansluitschema's : zie schema’s .1 in bijlage 1.

DD 9-7TH 1/2

DD 9-9 1/2

DD 10-10 3/4

DD 11-11 1/1

DP 6-6 1/2

DP 9-7TH 1/1

DP 9-7TH 1/2

DP 9-9 1/1

DS 10-4 TH 1/3

DS 10-4 1/2 720054 720055 720056 720057 720058 720059 720011 720060 720071 720061

Debiet max. 2000 2900 3800 4400 2200 3600 3000 5700 1000 1500

Druk max. 540 800 1000 985 410 570 550 860 490 665

DS 11-4 1/2

DS 12-5 3/4

(K)DF 280-114 1/3

(K)DF 280-114 1/2

DS 140-60 75W

DS 140-60 250W

DD 160-160 250W 720062 720063 720036/38/77 720037/39/78 720088 720089 720099

Debiet max. 1900 2600 1300 1700 400 550 800

Druk max. 890 1020 360 520 600 620 600

11) Technische gegevens van de ventilatoren

Voeding: 230VAC (tussen 208V en 240V) - Frequency : 50/60Hz Aarding: ! VERPLICHT !

Electrische beveiliging:

De motor is intern beveiligd tegen overbelasting.Het is dus niet nodig een electrische beveiliging tegen overbelasting te monteren. Een eenvoudige beveiliging tegen kortsluiting is voldoende en deze moet rekening houden met :

- piekstroom van 150 A gedurende 2 à 4 milliseconden bij het starten (indien met schakelaar : een uitschakelcaracteristiek van het type D selecteren - kortsluitvermogen 10.000A - AC3). Het is verplicht de softstop functie te gebruiken om deze piekstroom te vermijden;

- wij raden een beveiliging classe AM aan.

Kaliber van de beveiliging/motor

Type Kaliber

1/3 HP 4A

1/2 HP 4A

3/4 HP 8A

1/1 HP 10A

Indicatieve voorbeelden van de selectie van : a) zekeringspatronen AM (10x38mm), b) magneto-thermische schakelaars : uitschakelcaracteristiek van het type D - kortsluitvermogen 10.000 A (8A bestaat niet : 10A gebruiken).

a) b) Kaliber Legrand Télémécanique Huppertz

2A réf. :130.02 réf. : DF2-CA02 réf. : D440102 4A réf. :130.04 réf. : DF2-CA04 réf. : D440104 8A réf. :130.08 réf. : DF2-CA08 réf. : D440108 10A réf. :130.10 réf. : DF2-CA10 réf. : D440110

Kaliber Vynckier Merlin Gérin 2A réf : 099/37202-000 réf : 25111 4A réf : 099/37204-000 réf : 25113 8A bestaat niet bestaat niet 10A réf : 099/37210-000 réf : 25115 Isolatieklasse

Thermisch : B / Mechanisch : IP44 - de connectoren moeten naar beneden geplaatst worden.

Mechanisch: IP44 - De aansluitingen moeten naar onderen toe op de doos worden geplaatst met M16 of M20 wartels (doorbreek voorzichtig de daarvoor voorziene plaatsen in de doos)

Omgevingstemperatuur: -10°C / +55°C Gelijkvormigheid: goedgekeurd – UL.

12) Technische gegevens van de Kit CPT TAC3

Voeding: 230VAC (tussen 208V en 240V) - Frequency : 50/60Hz Electrische beveiliging: Kaliber 4A – traag type

Uitgangen relais Bypass en R1: 230V – maximum 4A.

Uitgangen naar externe relais R1/R2/R3/R4/R5: 12Vdc, 50mA/uitgang.

Omgevingscondities: temperatuur van -20°C tot +70°C, vochtigheid van 5 tot 85%.

Gelijkvormigheid: .

(18)

Kit CPT TAC3

Installation manual

(v.10/2008)

1) Principle of wiring

Attention: This wiring schematic is for TAC fans only. For pTAC fans please consult appendix 2.

The CPT TAC3 kit is made of one CBr4 TAC3 CPT (remote control) and one CPT TAC3 (main board).

2) Selecting the master

2 possible configurations (see wiring schematics  appendix 1):

1) The CBr4 (main board) is master : contact between terminals IN1 and +12Vdc on the CBr4 TAC3 CPT is closed.

The entries on the CBr4 TAC3 CPT are active to actually control fans.

The CPT allows:

- to set up,

- to show all the parameters via the display and the LEDs,

- to control 5 external relays (via the 5 relay control knobs, knobs OFF / I / II / III are inactive).

2) The CPT (remote control) is master: contact between terminals IN1 and +12Vdc on the CBr4 TAC3 CPT is open.

The CBr4 TAC3 CPT is passive. In this case it is used only as a connection between the CPT and the fans.

The CPT allows : - to configure,

- to show all the parameters via the display and the LEDs, - to control the fans with knobs OFF / I / II / III,

- to control the 5 external relays via knobs UP / DOWN / LIGHT / UV / GAS.

CBr4 master CPT master

The black plastic covers (1) have to be put on the motor connectors (2) as shown below.



The fan MUST always be grouned.

Connection of the CPT to CBr4 TAC3 CPT : See schematic  appendix 1

(19)

Control Display Control + Display

3) Operating with CBr4 as master

3.1 Wiring diagrams

See specific wiring diagrams // per mode in appendix 1.

The start/stop of the fans must be activated with entries of the CBr4 (softstop ) and not via power supply 230V.

3.2 Working modes

The CPT TAC3 kit can be configured via the CPT in one of the 5 modes : CA MODE:

The user defines 3 constant airflow instructions for fans F1,F2 : m³h K1, m³h K2 et m³h K3.

These are activated using entries K1/K2/K3 of the CBr4 and highlighted by LEDs I / II / III of the CPT.

Assigned airflows of F3 and F4 is a user defined percentage of the airflow of F1 (%F34/F12).

CPf MODE:

CPf on F1: Fans F1/F2 are automatically modulated to keep a given pressure value constant according to the calculated pressure value on the fan. Assigned airflows F3 and F4 is a user defined percentage %F34/F12 of the airflow of F1.

CPf on F3: Fans F3/F4 are automatically modulated to keep a given pressure value constant according to the calculated pressure value on the fan. Assigned airflows F1 and F2 is a user defined percentage of the airflow of F3 (1/%F34/F12).

Soft Stop/Start of fan is controlled by entry K1 of CBr4.

Entry K3 on CBr4 allows to activate another pressure instruction (for instance night/day…).

MODE CPs:

CPs on F1: Fans F1/F2 are automatically modulated to keep a given pressure value constant according to the measured pressure value in the ducting. Assigned airflows F3 and F4 is a user defined percentage %F34/F12 of the airflow of F1.

CPs on F3: Fans F3/F4 are automatically modulated to keep a given pressure value constant according to the measured pressure value in the ducting. Assigned airflows F1 and F2 is a user defined percentage of the F3 airflow (1/%F34/F12).

The pressure sensor signal is connected to entry K2 on CBr4.

Entry K3 on CBr4 allows to activate another pressure instruction (for instance night/day…) LS MODE:

The requested airflow value for fans F1 / F2 is a function of the signal 0-10V connected at on entry K2 ( linear link). The user defines the link LS with 4 values Vmin, Vmax, m³h≡Vmin and m³h≡Vmax.

Assigned airflows of F3 and F4 is a user defined percentage %F34/F12 of airflow of F1 (except if a separate 0-10V signal is connected and set up with advanced setup to control F3/4).

The pressure sensor signal is connected to entry K2 on CBr4.

Entry K3 on CBr4 allows to activate another airflow instruction (for instance night/day…) Principle schematic :

Value m³h≡Vmin can be smaller or greater than m³h≡Vmax.

Note: in « advanced setup » it s possible to stop the fan when the signal is lower or higher than set value.

MODE OFF:

This mode allows to stop the fans with the CPT in CBr4 to master configuration. To restart the fans it is necessary to go back to one of the other 4 working modes.

(20)

4) Operating with CPT as master

4.1 Start/Stop the fans

Start/stopping the fans is carried out by the softstop function of the CPT, and not via the 230V power supply. It is also possible to start/stop the fans with an contact linked between terminals +12V and IN1 of the CBr4 (the K1/K2/K3 entries of the CBr4 can then not be connected), see diagram / in appendix 1.

4.2 Working modes

The CPT TAC3 kit allows to configure the CPT in one of the 4 modes : CA MODE :

The user defines 3 constant airflow instructions for fans F1,F2 : m³h K1, m³h K2 et m³h K3.

These are activated using entries I/II/III of the CPTand highlighted by LEDs I II III of the same CPT.

Assigned airflows of F3 and F4 is a user defined percentage of the airflow of F1 (%F34/F12).

MODE CPf :

CPf on F1: Fans F1/F2 are automatically modulated to keep a given pressure value constant according to the calculated pressure value on the fan. Assigned airflows F3 and F4 is a user defined percentage %F34/F12 of the airflow of F1.

CPf on F3: Fans F3/F4 are automatically modulated to keep a given pressure value constant according to the calculated pressure value on the fan. Assigned airflows F1 and F2 is a user defined percentage of the airflow of F3 (1/%F34/F12).

Fan operation is controlled by knobs OFF and I.

Knob III allows activation of another pressure instruction (for instance night/day).

MODE CPs :

CPs on F1: Fans F1/F2 are automatically modulated to keep a given pressure value constant according to the measured pressure value in the ducting. Assigned airflows F3 and F4 is a user defined percentage %F34/F12 of the airflow of F1.

CPs on F3: Fans F3/F4 are automatically modulated to keep a given pressure value constant according to the measured pressure value in the ducting. Assigned airflows F1 and F2 is a user defined percentage of the F3 airflow (1/%F34/F12).

The pressure sensor is connected to entry K2 of the CBr4.

Knob III allows activation of another pressure instruction (for instance night/day).

MODE LS :

H The requested airflow value for fans F1 / F2 is a function of the signal 0-10V connected at on entry K2 ( linear link).

The user defines the link LS with 4 values Vmin, Vmax, m³h≡Vmin and m³h≡Vmax.

Assigned airflows of F3 and F4 is a user defined percentage %F34/F12 of airflow of F1 (except if a separate 0-10V signal is connected and set up with advanced setup to control F3/4).

The pressure sensor is connected to entry K2 of the CBr4.

Knob III allows activation of another airflow instruction (for instance night/day).

Principle schematic :

Value m³h≡Vmin can be smaller or greater than m³h≡Vmax.

Note: in « advanced setup » it s possible to stop the fan when the signal is lower or higher than set value.

(21)

5) Configuration

The configuration is made using the LCD screen and 4 buttons SETUP, ↑, ↓ and ENTER of the CPT.

To start the configuration:

- Press on the selection knob of the CPT (left on photo) so that the SETUP LED ignites.

- Press ‘SETUP’ until the text ‘SETUP’ appears on the screen.

Principle: select via buttons ↑ ↓, then press ENTER to validate. The numbers are introduced figure by figure.

1 LANGUAGE Language choice

2 DISPLAY m³h? Display airflow in info display loop ? 3 DISPLAY Pa? Display static pressure in info display loop ? 4 DISPLAY m/s? Display air speed in info display loop ?

5 SURFACE?

x,xxxxm²

If you selected YES in 4, enter surface in m² to convert airflow in airspeed.

6 FAN TYPE Choice of fan through (CID – see label on fan) All fans must be of the same type.

7 # FAN Select number of fans connected to CB (1,2,3 or 4).

8 POSITION

Select entry for connection of the fan(s) on the CB : If only 1 fan it must be F1

If 2 fans either F1 F3 or F1 F2 If 3 fans: F1 F2 F3 or F1 F3 F4

If 4 fans: the CB automatically selects F1 F2 F3 F4.

9 MODE Choice of working mode (OFF, CA, LS, CPf, CPs) IF OFF MODE

10 END SETUP The configuration of the system is finished.

This working mode allows to stop the fans with the CPT while CBr4 is master.

IF CA MODE

10 m³h K1? Enter airflow 1 (with airflow F1=airflow F2). Airflow is activated when contact between K1 and +12V is closed, or if position I is set on CPT.

11 m³h K2? Enter airflow 2 (with airflow F1=airflow F2). Airflow is activated when contact between K2 and +12V is closed, or if position II is set on CPT.

12 m³h K3? Enter airflow 3 (with airflow F1=airflow F2). Airflow is activated when contact between K3 and +12V is closed, or if position III is set on CPT.

9 %F34/F12 Select airflow ratio between fans F3,F4 and fans F1,F2

10 PRESSURE

ALARM?

Pressure alarm is optional. Of you do not wish to set a pressure alarm select N(o), otherwise select Y(es)

11 ∆P FAN1 If you have selected Y: Configuration of pressure alarm on fan F1:

Select value of pressure increment corresponding to the nominal airflow.

12 ∆P FAN3 Configuration of pressure alarm on fan F3

13 INIT Pa REF? Configuration of pressure alarm: Do you wish to (re)define the nominal pressure (different for F1 and F3 fans) corresponding to a new nominal airflow ?

14 m³h INIT If you have selected Y: Pressure alarm setup :Enter airflow to define reference pressure.

15

Initialisation of the reference pressure busy. After 1 minute the CB will memorize the value of the calculated static pressure on the fan once the INIT airflow is reached.

Display of actual pressure and airflow 16 END SETUP The setup is then completed.

(22)

IF LS Mode

10 V min? Select minimum voltage value for LS link 11 V max? Select maximum voltage value for LS link

12 m³/h≡Vmin Select airflow for each F1,F2 fan corresponding to Vmin 13 m³/h≡Vmin Select airflow for each F1,F2 fan corresponding to Vmax

14 % on K3? Select multiplier of airflow when contact between terminals +12V and K3 of the CBr is closed (‘night’ setup) or when in position III on the CPT.

15 %F34/F12 Select airflow ratio between fans F3,F4 and fans F1,F2

16 PRESSURE

ALARM?

Pressure alarm is optional. Of you do not wish to set a pressure alarm select N(o), otherwise select Y(es)

17 ∆P FAN1 If you have selected Y: Configuration of pressure alarm on fan F1:

Select value of pressure increment corresponding to the nominal airflow.

18 ∆P FAN3 Configuration of pressure alarm on fan F3

19 INIT Pa REF? Configuration of pressure alarm: Do you wish to (re)define the nominal pressure (different for F1 and F3 fans) corresponding to a new nominal airflow ?

20 m³h INIT If you have selected Y: Pressure alarm setup. Enter airflow to define reference pressure.

21

Display of actual pressure and airflow 22 END SETUP The setup is then completed.

IF CPf MODE

10 CPf on F1 Select constant pressure on F1/F2 (F1) or on F3/F4 (F3).

11 % on K3? Select multiplier of the CPf instruction when contact between terminals +12V and K3 of the CBr is closed (‘night’ setup) or when in position III on the CPT.

12 %F34/F12 Select airflow ratio between fans F3,F4 and fans F1,F2 13 INIT CPf REF? Setup of CPf fan pressure instruction ?

14 m³h INIT If you have selected Y: Enter nominal airflow to determine corresponding pressure CPf.

15

CPf INIT xxxx m³h xxxx Pa

Display of instant value of airflow and pressure of F1 (or F3) while initializing . 16 END SETUP Configuration is finished.

IF CPs MODE

6 CPs on F1 Select constant pressure on F1/F2 (F1) or on F3/F4 (F3).

7 % on K3? Select multiplier of the CPs instruction when contact between terminals +12V and K3 of the CBr is closed (‘night’ setup) or when in position III on the CPT.

8 %F34/F12 Select airflow ratio between fans F3,F4 and fans F1,F2 9 INIT CPs REF? Setup of CPs fan pressure instruction ?

10 m³h INIT If you have selected Y: Enter nominal airflow to determine corresponding pressure CPs.

11 CPs INIT xx,x V xxxx m³h xxxx Pa

Initialisation of the reference pressure busy. After 1 minute the CB will memorize the value of the measured static pressure once the INIT airflow is reached.

Display of instant sensor value and value of airflow and pressure of F1 (or F3) while initializing.

12 END SETUP Configuration is finished.

(23)

6) What you can see on the screen of the CPT

6.1 Basic display

The display loop shows airflow, static pressure, air speed and alarms on the display in function of the configuration made.

More information available on the PLC website : www.swegon.com 6.2 Display all the parameters

By pressing knobs ↑ and ↓ you can activate display the status of all the parameters : More information available on the PLC website : www.swegon.com

7) Fan running status

One of 2 relays of the SAT3 option indicates if the fan is actually running (working point > 20% set point) or not.

This allows for example to start an electrical heating coil or a compressor only when the fan is actually running (contact closed). It is an extra safety feature because you have the cetainty the fan is actually running (closed loop principle) draait.

Wiring diagram: see schematic .2 in appendix 1.

8) Alarms

The KIT CPT includes 8 different alarms:

Type 1: An alarm on fan failure (1).

Describes a fan function default (on fan Fx). Check wiring, connections and 230V supply.

Otherwise the problem can be caused by defective wire, control circuit or motor. (text is displayed on several successive screens).

See 1 in table underneath.

Type 2: Pressure variation alarm (valid for CA and LS modes only).

It signals a pressure alarm on fan Fx.

See 2 in table underneath.

Type 3: An alarm on the reference pressure initialisation (1).

3 situations possible :

- Actual airflow < requested airflow: the requested working point is located at a pressure level exceeding the maximum pressure available for this fan

- Actual airflow > requested airflow: the requested airflow cannot be attained because it is lower than the lower limit for this fan.

- Pressure unstable.

See 3 in table below.

Paref cannot be defined and motors are set in “softstop”. To restart, press RESET button on the CBr4 until the alarm LED shuts off.

- If during pressure alarm init: the CB will operate normally but without a configured alarm pressure. If you wish a pressure alarm anyway, determine the cause (system pressure or configuration, airflow, working zone,…) and start again the pressure alarm init.

- If during CP init: determine the cause (system pressure or configuration, airflow, working zone,…) and start again.

Type 4: Fan cannot reach the airflow request alarm (1).

The airflow request cannot be maintained constant because the actual working point has reached the lower or the upper limit of the fan’s working zone.

(24)

Type 5: Data error in control circuit alarm

To solve this type of error you need to make a total reset with the advanced setup feature.

If this does not solve the error, the circuit has to sent back for a factory reprogramming.

See 5 in table below

Type 6: Fire alarm contact (connected to external fire alarm system) See 6 in table below

Type 7: maintenance alarm. It can be configured in 2 steps (via the advanced setup):

SERVICE ALARM: this alarm indicates that the fan operation time reached the limit set in the configuration.

This alarm does not generate a fan stop.

VEN.STOP SERVICE: alarm indicates that the fan operation time reached the limit set in the configuration.

This alarm generates a fan stop.

Type 8: Communication alarm between CBr4 and CPT.

Actions on the CPT Actions on the CBr4 Action on fans Type Displayed text

(1)

LED

ALARM R1 Relay SAT3 R2 relay 1 ALARM

VENTx

Red / ON ON Alarm status / /

2 PRESSURE ALARM

/ Red ON ON / Dicht /

(2) 3 Pa INIT

ALARM

Red / ON ON Alarm status / Stop

4 CA, LS of CP ALARM

Red / ON ON Alarm status / /

5 DATA ERROR

6 FIRE ALARM

(3)

7 ALARM

SERVICE

FAN.STOP SERVICE

Red

Red /

/

ON

Alarm status /

/

Stop 8 COM

ERROR

Red / ON Blink Alarm status / Stop

/ = no action taken for this type of alarm

(1) Explicit text explaining the alarm is displayed on LCD in several successive screens For complete details see our technical documentation on our site www.swegon.com.

(2) Fans can be stopped if configured via the advanced setup. You can configure to stop F1/F2 or F3/F4 or F1/F2/F3/F4.

If only 2 fans are stopped on the 4 then the 2 others will go to the set airflow value configured via the advanced setup.

(3) When one set of fan is stopped (F1/2 or F3/4), the other set can be programmed to deliver a specific airflow

Wiring diagram: see schematic .2 in appendix 1.

9) Controlling external relays

Control of the external relays is made by means of 5 knobs UP / DOWN / LIGHT / UV / GAS on CPT.

Wiring diagram ; see drawing .3 in appendix 1.
