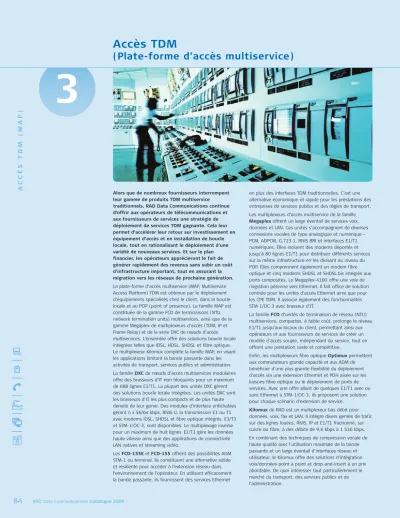

A c c è s T D M ( M A P )
Alors que de nombreux fournisseurs interrompent leur gamme de produits TDM multiservice traditionnels, RAD Data communications continue d’offrir aux opérateurs de télécommunications et aux fournisseurs de services une stratégie de déploiement de services TDM gagnante. cela leur permet d’accélérer leur retour sur investissement en équipement d’accès et en installation de boucle locale, tout en rationalisant le déploiement d’une variété de nouveaux services. Et sur le plan financier, les opérateurs apprécieront le fait de générer rapidement des revenus sans subir un coût d’infrastructure important, tout en assurant la migration vers les réseaux de prochaine génération.
La plate-forme d’accès multiservice (MAP, Multiservice Access Platform) TDM est obtenue par le déploiement d’équipements spécialisés chez le client, dans la boucle locale et au POP (point of presence). La famille MAP est constituée de la gamme FCD de terminaisons (NTU, network termination units) multiservices, ainsi que de la gamme Megaplex de multiplexeurs d’accès (TDM, IP et Frame Relay) et de la série DXC de nœuds d’accès multiservices. L’ensemble offre des solutions boucle locale intégrées telles que IDSL, HDSL, SHDSL et fibre optique.
Le multiplexeur Kilomux complète la famille MAP, en visant les applications limitant la bande passante dans les activités de transport, services publics et administration.
La famille DXc de nœuds d’accès multiservices modulaires offre des brasseurs d’IT non bloquants pour un maximum de 688 lignes E1/T1. La plupart des unités DXC gèrent des solutions boucle locale intégrées. Les unités DXC sont les brasseurs d’IT les plus compacts et de plus haute densité de leur genre. Des modules d’interface enfichables gérant n x 56/64 kbps, RNIS U, la transmission E1 ou T1 avec modems IDSL, SHDSL et fibre optique intégrés, E3/T3 et STM-1/OC-3, sont disponibles. Le multiplexage inverse pour un maximum de huit lignes E1/T1 gère les données haute vitesse ainsi que des applications de connectivité LAN natives et streaming vidéo.
Les FcD-155E et FcD-155 offrent des possibilités ADM STM-1 ou terminal. Ils constituent une alternative solide et résiliente pour accéder à l’extension réseau dans l’environnement de l’opérateur. En utilisant efficacement la bande passante, ils fournissent des services Ethernet
en plus des interfaces TDM traditionnelles. C’est une alternative économique et rapide pour les prestations des entreprises de services publics et des régies de transport.
Les multiplexeurs d’accès multiservice de la famille Megaplex offrent un large éventail de services voix, données et LAN. Ces unités s’accompagnent de diverses connexions vocales de type analogique et numérique – PCM, ADPCM, G.723.1, RNIS BRI et interfaces E1/T1 numériques. Elles incluent des modems déportés et jusqu’à 80 lignes E1/T1 pour distribuer différents services sur la même infrastructure en les divisant au niveau du POP. Elles comprennent également un modem fibre optique et cinq modems SHDSL et SHDSL.bis intégrés aux ports composites. Le Megaplex-4100 offre une voie de migration pérenne vers Ethernet. Il fait office de solution centrale pour les unités d’accès Ethernet ainsi que pour les CPE TDM. Il associe également des fonctionnalités STM-1/OC-3 avec brasseur d’IT.
La famille FcD d’unités de terminaison de réseau (NTU) multiservices, compactes, à faible coût, prolonge le réseau E1/T1 jusqu’aux locaux du client, permettant ainsi aux opérateurs et aux fournisseurs de services de créer un modèle d’accès souple, indépendant du service, tout en offrant une prestation vaste et compétitive.
Enfin, les multiplexeurs fibre optique Optimux permettent aux commutateurs grande capacité et aux ADM de bénéficier d’une plus grande flexibilité du déploiement d’accès via une extension Ethernet et PDH aisée sur les liaisons fibre optique ou le déploiement de ports de services. Avec une offre allant de quelques E1/T1 avec ou sans Ethernet à STM-1/OC-3, ils proposent une solution pour chaque scénario d’extension de service.
Kilomux de RAD est un multiplexeur bas débit pour données, voix, fax et LAN. Il intègre divers genres de trafic sur des lignes louées, RNIS, IP et E1/T1 fractionné, sur cuivre ou fibre, à des débits de 9,6 kbps à 1 536 kbps.
En combinant des techniques de compression vocale de haute qualité avec l’utilisation maximale de la bande passante et un large éventail d’interfaces réseau et utilisateur, le Kilomux offre des solutions d’intégration voix/données point à point et drop-and-insert à un prix abordable. De quoi intéresser tout particulièrement le marché du transport, des services publics et de l’administration.
3
Accès TDM
(Plate-forme d’accès multiservice)
3
85
RAD Data Communications catalogue 2009
A c c è s T D M ( M A P )
Accès TDM
(Plate-forme d’accès multiservice) 3
3 x E3/T3 SDH
DXC-100 DXC
Optimux-1553 Optimux-1551
63 x E1 84 x T1 FCD-155
E1/T1
STM-1/OC-3 STM-1/OC-3
STM-1/OC-3
STM-1/OC-3 FSTM-1
solution d’accès sDH flexible Accès sDH multiservice
SHDSL
PBX
Routeur
Routeur
X.21 X.21 Sub-E1
Sub-E1
Ethernet RNIS
S0 Nœud d'accès
multiservice DXC-8R
Nœud d'accès multiservice
PBX
ADM E3/T3 STM-1
STM-1/OC-3 STM-1/OC-3 STM-4/OC-12 Dorsale
Megaplex-4100
Megaplex-4100
SHDSL.bis
ASMi-54 FCD-IP FCD-E1
FCD-E1/
FCD-T1 FCD-E1M
Fax Voix
analogique SHDSL
E1/T1 Fibre optique E1/T1
E1/T1
E1/T1 DXC
HSSI
(jusqu'à 16 Mbps) ADM
T3 E1/T1
SHDSL
Megaplex
ASMi-54 4 x E1
Optimux-45
E1 n x 64 kbps
E1/T1 CC
PBX PBX PBX Routeur
FCD-155E
PBX
Routeur n x E1
GbE SHDSL
FE
ASMi-52 ETX-102
ASMi-52
Routeur
m u l t i p l e x e u r s
megaplex-4100
Nœud d’accès multiservice de prochaine génération
Le Megaplex-4100 est un concentrateur multiservice haute capacité ouvrant l’accès aux réseaux de transport PDH/SDH/SONET. Les grandes entreprises équipées de dorsales SDH/
SONET ont besoin de transporter et de fournir efficacement des canaux utilisateur multiples de services divers sur leurs « tuyaux » haute capacité.
La terminaison et l’agrégation du trafic uniquement Ethernet font du Megaplex-4100 un agrégateur IP/MPLS extrêmement efficace ainsi qu’un outil permettant de mieux utiliser la bande passante SDH/SONET en gérant VCAT. Le Megaplex-4100 utilise pour cela une large gamme de modules multiports gérant les services Fast Ethernet et Gigabit Ethernet basés sur Ethernet, ainsi que des services TDM, tels que les données basse vitesse n x 64 kbps dédiées, les données haute vitesse (jusqu’à STM-1/OC-3), la voix analogique, la voix numérique et RNIS.
A même de traiter un large éventail de services Ethernet, données et voix, et d’utiliser diverses technologies réseau dans un nœud compact administré, le Megaplex-4100 s’impose comme une solution polyvalente et rentable de nœud d’accès multiservice de prochaine génération.
ADm/terminal de prochaine génération Les propriétaires de réseaux privés STM-1/OC-3 peuvent prolonger l’utilisation de l’équipement ADM ou des terminaux multiplexeurs existants, et ainsi réaliser des économies en termes de coûts de remplacement ou d’extension, en implémentant des protocoles VCAT pour acheminer de manière plus efficace le trafic Ethernet et limiter le gaspillage de bande passante.
Le Megaplex-4100 gère le multiplexage à insertion/extraction STM-1/OC-3 pour la concentration du trafic LAN et traditionnel (TDM) sur les réseaux SDH/SONET.
Le trafic Ethernet peut être associé à un VC-4, à jusqu’à trois VC-3/STS-1, ou à jusqu’à 63 VC-12 ou 84 VT-1.5. La redondance MSP/APS 1+1 est gérée.
Le Megaplex-4100 offre aux infrastructures TDM SDH/SONET existantes l’économie d’Ethernet et l’efficacité de la commutation de paquets. Il permet ainsi aux services publics et autres propriétaires de réseaux fibre privés de réduire les dépenses d’exploitation et d’investissement,
car ils utilisent leur bande passante optique pour la revente de services Ethernet lucratifs.
Moyennant un investissement modeste, il est possible de générer de nouvelles opportunités commerciales en tirant parti de l’équipement existant pour gérer des flux de données de canal transparent et les tous derniers services à large bande passante.
Agrégateur ethernet
Le Megaplex-4100 peut interrompre le trafic Ethernet acheminé sur des liaisons E1/T1, ou un groupe de lignes E1/T1, ainsi que IDSL, SHDSL ou VCG dans STM-1/OC-3. Ce trafic peut ensuite être commuté sur un autre tronc PDH/TDM ou sur les ports Fast Ethernet ou Gigabit Ethernet.
Le CPE Ethernet peut également être connecté via les ports SFP ou UTP du Megaplex-4100 Fast Ethernet ou GbE, et raccordé avec d’autres services.
Différents utilisateurs peuvent tirer profit de cette solution : les utilisateurs SDH/SONET qui ont besoin de prolonger le cycle de vie de leur réseau en maximisant la bande passante ; les utilisateurs disposant de services mixtes (Ethernet et TDM) ; les utilisateurs n’ayant pour le moment pas besoin de services ou de connectivité IP, mais souhaitant investir dans une solution offrant une voie de migration ; et les utilisateurs disposant de deux réseaux, à savoir SDH/SONET pour la voix et MPLS/IP pour les données.
Brasseur d’it 4/1/0
Le Megaplex-4100 dispose d’une matrice de brasseurs d’IT 4/1/0 interne allant jusqu’à 160 Mbps. Le trafic d’un canal peut être directement raccordé à un autre canal. Le trafic Ethernet acheminé sur cuivre, DSL ou fibre optique peut être raccordé à un autre tronc TDM/PDH ou interrompu par le bus de paquets.
Le trafic du canal STM-1/OC-3 peut être raccordé à un autre canal STM-1/OC-3 à un niveau VC-12/3 ou à tout autre canal.
Tout ceci permet au Megaplex-4100 de faire office de point de différenciation de service au niveau du siège social, transmettant au réseau de transport les services voix/données traditionnels.
Dans les agences distantes ou dans les locaux du client, le Megaplex-4100 peut aussi offrir de multiples services voix/ données de qualité.
• transporte les services voix, données et ethernet avancé sur des réseaux pDH/
sDH/sONet
• terminal ou ADm standard stm-1/OC-3 de prochaine génération
• Brasseur d’it 4/1/0 sans blocage jusqu’à 1,1 Gbps (tDm 160 mbps plus ethernet 1 Gbps)
• Jusqu’à quatre ports stm-1/OC-3
• Jusqu’à quatre ports Gbe
• plate-forme d’accès sHDsl avec jusqu’à 80 ports sHDsl
• Jusqu’à 80 ports e1/t1
• Jusqu’à 30 ports Fast ethernet
• Jusqu’à 120 ports de données n x 64 kbps ou sub-Ds0
• Jusqu’à 160 ports vocaux analogiques
• Gère des modules d’e/s megaplex-2100 sélectionnés
• unité modulaire 19 pouces, hauteur 4u, avec 10 slots pour modules d’e/s
• sFp facultatif pour les ports stm-1/
OC-3, Gbe et Fast ethernet
pour les dernières mises à jour, visitez www.rad.com
3
87
RAD Data Communications Catalogue 2009
m u l t i p l e x e u r s
Nœud multifonction
Les entreprises, campus et services publics peuvent déployer deux, trois, voire même quatre unités distinctes pour créer un pont vers l’anneau STM-1/OC-3 ; multiplexer le trafic voix, fax, données et autre trafic basse vitesse ; concentrer et raccorder les canaux ; et interrompre le trafic Ethernet. Le Megaplex-4100 peut aussi fonctionner en face d’unités telles que des modems de téléprotection et des unités Omnibus.
Diversité des anneaux
Outre le support d’anneau SDH/SONET standard, le Megaplex-4100 peut gérer E1, T1, SHDSL, ou un mélange de topologies en anneau. Pour les sites pouvant se contenter d’une bande passante de 1,5/2 Mbps, mais nécessitant une protection d’anneau, le Megaplex-4100 constitue
une solution idéale en associant des fonctionnalités de provisioning de services et ADM.
Applications maritimes et tetrA Le Megaplex-4100 gère un mélange d’infrastructures E1/T1 et SHDSL dans un anneau 2 Mbps, dispensant de modems externes dans les segments les plus longs du réseau.
Parmi les applications typiques, on peut citer l’anneau de réseau TETRA, qui permet d’établir depuis un site central des communications sécurisées entre des équipes de policiers, pompiers, secours et ambulanciers. Le système peut également être utilisé au niveau des communications maritimes dans les eaux territoriales.
CPE CPE CPE
PBX
SDH/SONET
Megaplex-4100 POP
Megaplex-2100/
Megaplex-2104
Megaplex-104/
Megaplex-204 CPE
ASMi-52/
ASMi-54
FCD-E1LC/
FCD-T1LC E1/T1
SHDSL.bis E1/T1 E1/T1
E1/T1 STM-1/
OC-3
E1/T1
CPE
DXC-4
FE1/FT1 Réseau
IP/MPLS
GbE
CPE
DXC-30
FE1/FT1/
SHDSL STM-1
CPE
RICi-4E1/4T1 RICi-8E1/8T1 n x E1/T1
CPE
ETX
CPE
Optimux-106/
Optimux-108 PBX Fibre
plate-forme unique pour solutions anneau d’entreprise, multiservice tDm et ethernet
Fiabilité des services de classe opérateur Le Megaplex-4100 possède une architecture distribuée et modulaire. Il y a donc redondance aux différents niveaux du réseau et un système résilient sans point de défaillance unique. Chaque module où se combinent logique commune, matrice de brasseurs d’IT et liaison large bande (CL) procure un basculement automatique entre chacune des deux liaisons − STM-1/OC-3, GbE ou les deux − en 50 ms pour une protection 1+1 en cas de défaillance de réseau ou de câble.
La redondance matérielle est fournie par une alimentation redondante, en option, et des modules CL, avec basculement sur les liaisons CL en 50 ms. Les modules d’E/S peuvent aussi être configurés de manière redondante et permutés à chaud, pour un service ininterrompu.
m u l t i p l e x e u r s
megaplex-4100
(Suite)
modules Cl.1
Les modules CL fonctionnent comme des modules logique commune, brasseur d’IT et liaison large bande. Ils sont proposés avec plusieurs configurations de ports :
Cl.1 : brasseur d’IT entre des ports de module d’E/S avec une capacité d’IT jusqu’à 7 680 DS0 (plus de 480 Mbps).
Cl.1/155 : brasseur d’IT, plus liaisons STM-1/
OC-3 doubles avec interface fibre SFP.
Cl.1/GBe : brasseur d’IT, plus liaisons GbE doubles avec interface UTP ou SFP.
Cl.1/155GBe : brasseur d’IT, plus liaisons STM-1/OC-3 doubles avec interface fibre SFP et liaisons GbE doubles avec interface UTP ou SFP.
modules d’e/s gérés
Le Megaplex-4100 gère jusqu’à dix modules d’E/S, offrant une plate-forme souple et évolutive, adaptée à divers services utilisateur : E1, T1, SHDSL, données haute vitesse n x 64 kbps, données basse vitesse sub-DS0, voix numérique et voix analogique :
m8e1/t1: modules E1 ou T1 à 8 ports. Trois ports Fast Ethernet UTP ou SFP sur les modules SHDSL, T1 et E1
m8sl : modules E1 à 8 ports sur SHDSL. Trois ports Fast Ethernet UTP ou SFP sur les modules SHDSL, T1 et E1
mpW-1 : module serveur pseudowire pour le transport de services TDM sur des réseaux à commutation de paquets
mOp-106/108 : module de multiplexage fibre optique Ethernet et 4E1/T1 double
Asmi-54C : G.SHDSL.bis avec jusqu’à 22 Mbps sur quatre paires de fils agrégées
Hs-6/12 : modules IDSL à 6 ou 12 ports Hs-rN : module basse vitesse à 4 ports sub-DS0
ls-6/12 : modules basse vitesse à 6 ou 12 ports
VC-4/8/16 : modules voix analogique FXS/FXO/
E&M à 4, 8 ou 16 ports
HsF-2 : module de téléprotection fibre 10 x 64 kbps double port conforme à IEEE C37.94
VC-4/e&m/OmNi : voix analogique E&M à 4 fils Omnibus avec bus de conférences téléphoniques numériques à 5 participants, par module de canal
Hs-703 : module à quatre canaux codirectionnels G.703 à 64 kbps Gestion de bout en bout et provisioning de
services
Le Megaplex-4100 offre des services de classe opérateur, y compris la gestion de circuit de bout en bout, et garantit ainsi la continuité des services. L’administration SNMP avancée permet de contrôler et de superviser tous les éléments du réseau : unités d’accès et d’anneau SDH/SONET ainsi que les ringers et CPE d’accès large bande du POP et Last Mile distants.
Le Megaplex-4100 peut être administré par le système d’administration d’éléments multi-plates- formes SNMP RADview-EMS ainsi que par le système d’administration Service Center. La configuration et la supervision peuvent aussi être effectuées via Telnet ou un terminal ASCII.
puissant nœud d’accès avec mise en service de classe opérateur POP
CPE SONETSDH/
CPE
E1/T1 Site central
Megaplex-4100
E1/T1 GbE
RTC
Megaplex-4100
STM-1/
OC-3 E1/T1
FCD-155E Megaplex-4100
DXC-10A/
DXC-30
E1/T1 SHDSL
STM-1 IP
FCD-155E
Megaplex-4100 STM-1/OC-3
Anneau SDH/SONET
3
89
RAD Data Communications Catalogue 2009
m u l t i p l e x e u r s
Central téléphonique
Megaplex-4100 PBX
NMS n x E1
GbE STM-1/
SDH/SONET OC-3
IP/MPLS
PBX Routeur
Cisco E1 FE Agence
SHDSL.bis
PBX Routeur E1 FE Agence
Agence
Routeur FO
n x E1 FE
ASMi-54
Optimux-108
RICi
solution centrale pour plusieurs types de Cpe sur cuivre et fibre
Central téléphonique
Megaplex-4100
Agences
GbE
FE/GbE GbE PSN
PBX FE
IPmux-24 Megaplex-2100 Megaplex-4100
solution unifiée pour tDm multiservice et ethernet sur psN
m u l t i p l e x e u r s
megaplex-2100, megaplex-2104
Multiplexeurs d’accès multiservice
Les Megaplex-2100 et Megaplex-2104 sont des multiplexeurs TDM modulaires flexibles, qui permettent l’intégration de services multiples (voix, RNIS, vidéo, données et LAN) sur plusieurs liaisons composites E1/T1, Ethernet ou des liaisons n x 64. Les liaisons principales Megaplex et les ports utilisateur intègrent des interfaces cuivre, CSU/DSU, LTU et fibre, et sont
compatibles avec les modems ASMi-31, ASMi-52 et FCD autonomes de RAD.
Le Megaplex est particulièrement destiné à un rôle de nœud multiservice distant, compact et économique pour les services publics et le transport. C’est également un outil idéal pour des PME car il offre des services mixtes aux clients professionnels et particuliers. On peut le déployer au centre du point de présence (POP) ou sur un nœud de distribution distant (sous-sol ou armoire de télécommunications d’un immeuble de bureaux, par exemple).
Le Megaplex peut être monté dans des racks 19 ou 21 pouces chez des opérateurs et
fournisseurs de services.
Grande interopérabilité
Conforme aux standards, le Megaplex est compatible avec les environnements hétérogènes mondiaux. Le tramage et la signalisation TDM E1 et T1, le codage voix PCM/
ADPCM et les interfaces RNIS et de données sont tous conformes aux standards internationaux.
protection et schémas de routage alternatifs
Les liaisons principales E1/T1 uniques ou doubles gèrent une commutation de protection 1+1 et 1:1 pour tout port E1/T1 ou E1/T1 fractionné avec une possibilité de brassage d’IT sans blocage. On obtient ainsi la fonction insertion/extraction entre deux liaisons sur un module ou entre deux modules. Les Megaplex stockent jusqu’à 10 bases de données de configuration différentes et peuvent passer de l’une à l’autre. Cette faculté permet de modifier le routage en cas de défaillance du réseau ou du service ou à un moment prédéterminé par l’utilisateur.
• plate-forme d’accès intégrée pour la concentration du trafic et le brassage d’it
• multiplexeur modulaire de grande souplesse
• multiples liaisons e1/t1
• liaison principale ip (gère tDmoip)
• rFer (resilient Fast ethernet ring) avec protection
• Gèrent la topologie de protection d’anneau e1/t1
• Gèrent Omnibus pour la téléconférence
• téléprotection pour les services d’électricité
• rtC, rNis et services de données
• r2-CAs (transparent DtmF/decadic)
• Vidéosurveillance
• Capacité :
– jusqu’à 120 canaux voix pCm analogiques
– jusqu’à 160 canaux voix ADpCm analogiques
– jusqu’à 132 canaux basse vitesse V.24/rs-232
– jusqu’à 124 canaux données n x 64 kbps (V.24/rs-232 ou ports rNis s et u)
– jusqu’à 44 canaux données basse vitesse G.703
– jusqu’à 600 canaux voix compressée
• routage alternatif multiple en cas de défaillance du tronc
• modems xDsl intégrés pour connexions abonné et liaison principale
• permutables à chaud pour tous modules
RFER SDH
FCD-155E
IPmux-24
FCD-155E n x E1
n x E1
Megaplex-2100
RFER
Megaplex-2100
Megaplex-2100 RNIS
LAN
Données basse vitesse Megaplex-2100
PBX
Terminal informatique
10/100BaseT IPmux-1E
PBX
Megaplex-2100 RNIS 100BaseT
Fibre/
cuivre Fibre/
cuivre
RTC
Fourniture de services tDm et ethernet dans un réseau d’entreprise avec fiabilité rFer (resilient Fast ethernet ring) pour les dernières mises à jour, visitez
www.rad.com
3
91
RAD Data Communications Catalogue 2009
m u l t i p l e x e u r s
Options de redondance
La redondance, proposée en option, des trois éléments : logique commune, liaison principale et alimentation, assure la fiabilité des hubs Megaplex.
support r2
Le Megaplex gère également le R2 avec MFC/
décimal transparent implémenté dans la liaison principale. Le client peut ainsi connecter un PBX R2 à un PBX numérique (CAS E1), pour pérenniser la vie de l’équipement existant.
support tDm sur ip (tDmoip)
Le Megaplex intègre TDMoIP de RAD dans le module de liaison principale ML-IP. Cela permet de transporter tous les services TDM sur des réseaux à commutation de paquets. Face au module ML-IP, de multiples unités Megaplex peuvent être connectées en bus et en cascade.
TDMoIP permet aussi au Megaplex de fonctionner en face de la famille IPmux de passerelles TDMoIP. Outre TDMoIP, le Megaplex gère RFER (Resilient Fast Ethernet Ring) avec des possibilités de restauration d’anneau inférieures à 50 msec. L’anneau ou le chaînage par Fast Ethernet permet de connecter jusqu’à 40 circuits E1 ou 50 circuits T1 TDM.
L’ajout de TDMoIP élargit encore davantage l’éventail des solutions prises en charge par les familles Megaplex et iPmux. Pour plus d’informations sur le concept TDMoIP, consultez le chapitre 7.
Options d’administration
A partir d’un point central, l’administration prend en charge tous les nœuds de réseau : configuration d’interface, préparation de la connexion, alarmes et administration.
Grâce au protocole SNMP standard, les plates- formes d’administration hétérogènes assurent la maîtrise complète du réseau. Le Megaplex offre le niveau de contrôle et de supervision exigé par les grands réseaux via la plate-forme du gestionnaire d’éléments RADview. Le Megaplex est également géré par RADview-SC/TDM et RADview-SC/TDMoIP : un simple clic de souris permet d’allouer le service.
Tous les paramètres sont programmables par l’utilisateur pour jusqu’à 10 configurations indépendantes (10 bases de données par unité). Toutes les configurations sont sauvegardées en mémoire rémanente.
L’état des alarmes et les configurations système sont disponibles en permanence. Plusieurs hubs Megaplex peuvent être contrôlés à partir d’un PC ou d’une station UNIX.
Le Megaplex peut aussi être géré via le RADview Service Center (pour la gestion de circuit) ou par des applications de gestion de circuit tierces via une interface CORBA. (Pour plus de détails, voir page 202.)
La programmation et la configuration du Megaplex distant s’accomplissent de trois manières :
• Hors bande, par le port Ethernet
• Hors bande, par le port de supervision de l’unité distante, sur liaison modem ou FRAD
• Intrabande, en utilisant un IT dédié, Frame Relay, PPP ou IT0
Diagnostics
Le Megaplex comporte des fonctions de test permettant la détection rapide des défauts et facilitant la maintenance. L’ensemble du système et des modules d’E/S en fonctionnement font l’objet d’un autotest signalant les problèmes éventuels au système d’administration. Des boucles locales et distantes peuvent s’effectuer sur chaque canal et sur les liaisons principales.
Tout IT peut être sélectionné pour l’injection BERT/
tonalité. Une boucle peut en outre être initiée par tout IT.
Un simple clic permet de connaître l’état ABCD de n’importe quel canal vocal (supervision du signal).
Application en anneau avec surveillance vidéo PBX Caméras
vidéo Anneau E1/T1
ou RFER Salle de contrôle
d'administration de réseau
Station RADview
Salle de contrôle de la surveillance vidéo
Station de contrôle vidéo
10BaseT
Extension du site
Unité d'extension VID
Caméras vidéo Caméras
vidéo
Caméras vidéo
Salle de surveillance vidéo
Station de surveillance vidéo LAN
Megaplex Megaplex
Megaplex Megaplex
m u l t i p l e x e u r s
megaplex-2100, megaplex-2104
(Suite)
modules de liaisons principales
Les modules de liaisons principales E1/T1 et ML-IP uniques ou doubles incorporent la matrice DS0 entre les canaux d’E/S et chacun des troncs E1/T1. Les modules gèrent le brassage d’IT non bloquant à 8 Mbps pour tout IT provenant des canaux ou des troncs. De multiples ports E1/T1 fractionnés sont gérés. Ces liaisons principales gèrent la commutation de protection 1+1 pour tout port E1/T1.
Les huit liaisons principales E1/T1/DSL gèrent une capacité plus importante de 16 Mbps lorsqu’elles sont utilisées conjointement avec le module HS-12, mais elles ne gèrent pas la redondance.
Il existe quatre options de timing :
• Horloge dérivée de la réception
• Canal d’oscillateur à quartz interne
• Horloge de tout module haute vitesse (HS-6N, HS-12N, HS-S, HS-U, HS-703, HS-Q/N)
• Horloge de station
Toute source d’horloge peut prendre le relais en cas de défaillance de la source principale.
support d’anneau (e1/t1 et rFer)
Le Megaplex gère diverses topologies en anneau pour éviter « tout point de défaillance unique ».
La protection en anneau E1/T1 redresse la situation en moins de cinq secondes. Le RFER (Resilient Fast Ethernet Ring) offre un anneau Ethernet à 100 Mbps (jusqu’à 40 E1/50 T1) avec une auto-remise en état en moins de 50 ms.
Alarmes
Stockées dans le module de logique commune, les informations d’alarme sont lues par le système d’administration à partir d’un nœud quelconque.
Une file d’attente peut contenir jusqu’à 256 alarmes et jusqu’à 1 024 alarmes peuvent être stockées dans un fichier PC, consultables par le système d’administration.
modules système
Le module de logique commune stocke les informations de configuration et d’événements et utilise une connexion SLIP/PPP ou Ethernet pour communiquer avec la station d’administration au moyen d’un agent SNMP. Sont également gérés l’EPROM Flash pour téléchargement du logiciel, Telnet et un terminal ASCII.
Bus ethernet megaplex-2100 Site A
PBX Megaplex-2100 Réseau IP
Serveur
10/100 Mbps
Site B
Fax Megaplex-2100
Serveur PC
10/100 Mbps
Site C Megaplex-2100
PC PC
10/100BT 10/100BT
PC Site D
Sous-station
Unité de transfert de contact (téléprotection)
Megaplex Megaplex
Fibre 2 km Réseau
numérique
(IEEE C37.94)
Site de contrôle central
Vers station centrale
Sorties contact Interface fibre
conforme à C37.94
Fibre 2 km (IEEE C37.94) Unité de transfert
de contact (téléprotection)
Environnement hostile Entrées
contact
Interface fibre conforme à C37.94
Application de téléprotection
3
93
RAD Data Communications Catalogue 2009
m u l t i p l e x e u r s
Châssis modulaire
La famille Megaplex se compose du Megaplex- 2100 hauteur 4U à 12 slots et du châssis du Megaplex-2104 hauteur 2U à 5 slots − pour les modules d’E/S et de liaisons principales. Cela permet une grande variété d’applications données, voix, fax et LAN. Tous les modules Megaplex-2100 tiennent dans les deux châssis Megaplex-2100 et Megaplex-2104.
modules de liaisons principales ml-ip
Module de liaison composite Ethernet 10/100BaseT à trois ports avec une capacité de liaison composite d’un maximum de 4 Mbps. Ce module sert de liaison principale vers le réseau IP, plaçant le flux de données TDM en paquets
provenant des modules d’E/S sur le réseau IP sous forme de tramage TDMoIP. Le module existe aussi avec deux liaisons composites 100BaseFX fibre optique.
ml-2e1, ml-1e1, ml-2t1, ml-1t1 Liaisons E1/T1 doubles/uniques avec CSU/LTU intégrée configurable par logiciel.
mlF-2e1, mlF-1e1, mlF-2t1, mlF-1t1 Liaisons E1/T1 doubles/uniques avec interfaces fibre optique, dispensant d’un modem fibre optique externe.
ml-20N
Liaison principale n x 64 kbps double/unique avec interfaces données comme V.35, X.21 et autres.
msl-8
Module SHDSL huit ports étendant la portée jusqu’à 10,6 km sur les lignes cuivre existantes.
ml-8e1, ml-8t1
Module de liaison principale E1/T1 à huit ports modules d’e/s
modules de données Hs-etH/sW
Quatre modules LAN 10/100BaseT avec commutateur Ethernet de niveau 2 intégré, avec support VLAN et routage statique.
Megaplex
X.21 X.21
Megaplex
Terminal LS
données LS FXS
données LS FE1
PBX
Terminal LS services optimisés sur liaison bande étroite avec ml-20N
Gare centrale
Megaplex Info données Ligne n
Ligne 1 POP
Gare 1 Megaplex Fibre/
cuivre
Ligne n
Gare 2 Megaplex Fibre/
cuivre
Gare n Megaplex Gare 1
Megaplex Ligne 1
Gare 2 Megaplex Fibre/
cuivre
Gare n Megaplex
Fibre/
cuivre
Tableau d'affichage
Application vocale dédiée sur ligne partagée (Omnibus)
m u l t i p l e x e u r s
megaplex-2100, megaplex-2104
(Suite)
Hs-703
Quatre canaux codirectionnels G.703 à 64 kbps Hs-rN
Quatre canaux basse vitesse V.24/RS-232. Prend en charge des débits de données allant jusqu’à 38,4 kbps async et 64 kbps sync, gérant des signaux de contrôle de bout en bout.
ls-6N, ls-12
Six/douze canaux V.24/RS-232 sync/async avec des débits allant de 1,2 kbps à 64 kbps, gérant un signal de contrôle de bout en bout et BERT.
Hs-u, Hs-u-6, Hs-u-12
Quatre, six ou douze canaux d’interface U (2B+D) utilisant le code de ligne 2B1Q pour un fonctionnement full duplex sur 2 fils. Débits jusqu’à 128 kbps et portée jusqu’à 5 km.
Comportent l’alimentation vers le NT distant.
Incluent le mode full duplex pour la gestion d’un ASMi-31 distant.
Hs-s, Hs-s-12
Quatre canaux d’interface « S » RNIS (2B+D).
Fonctionnent comme TE ou NT. Débit : jusqu’à 128 kbps pour chaque canal.
Site distant
Site distant SDH/SONET
ADM ADM
ADM ADM
E1/T1
Megaplex
S-RPT ASMi-52
PBX E1/T1
S-RPT ASMi-52
10BaseT SHDSL
SHDSL
SHDSL
SHDSL
solution site central sHDsl Centre de commande
Megaplex-2100
Données, voix, vidéo sur IP 4 fils
Gare Megaplex-2104
ETH
Gare Megaplex-2104
ETH
Gare Megaplex-2104
ETH
Télémétrie Télémétrie Télémétrie
La topologie peut être de type point à point, point à multipoint, bus, anneau E1/T1 ou RFER
37 9 4
37 9 4 37 9 4
Hs-Dp
Module basse vitesse OCUDP avec trois/six ports HsF-1, HsF-2
Module données fibre n x 64 kbps pour transporter les signaux de téléprotection, conforme à IEEE C 37.94
Hs-Q/N, Hs-6N, Hs-12N
4, 6, ou 12 canaux, chacun avec un débit sélectionnable indépendamment, de n x 64 kbps ou n x 56 kbps (n = 1 à 31 pour E1, ou 1 à 24 pour T1). L’interface est sélectionnable sur le site pour V.35, V.36/V.11, X.21 ou RS-530/RS-422.
multiples services pour applications ferroviaires dans diverses topologies
3
95
RAD Data Communications Catalogue 2009
m u l t i p l e x e u r s
VFs-60/48/30/24
Module de compression vocale avec jusqu’à deux E1 ou T1, en utilisant les méthodes de compression G.723.1 (6,3 kbps par canal) ou G.729.A (8 kbps par canal), avec relais modem/
fax, support d’IT transparent, détection d’activité vocale, suppression des silences et génération de bruit de confort. Le serveur de compression vocale permet la compression du trafic TDM du fond de panier Megaplex et la compression de canaux analogiques de modules vocaux.
modules voix/fax VC-4, VC-8, VC-16
Quatre, huit ou 16 canaux voix PCM avec interfaces E&M, FXS et FXO en option VC-4A, VC-8A
Quatre ou huit canaux voix analogiques utilisant le codage PCM (64 kbps) ou ADPCM (24 ou 32 kbps), avec interface E&M, FXS ou FXO en option
VC-16A
Seize canaux de compression vocale (32/64 kbps) PCM/ADPCM, sans signalisation, qualité
« naturelle », permettant de placer deux canaux voix sur chaque IT 64 kbps
VC-4/e&m/OmNi
Un module d’interface E&M Omnibus spécial fournit quatre canaux qualité « naturelle » pour les applications nécessitant qu’un site principal communique simultanément avec plusieurs stations distantes (par exemple pour diffuser un message important).
VC-6/lB, VC-6/4lB
Quatre ou six canaux voix pour fonctionner avec des téléphones à batterie locale (LB, local battery) sur ligne spéciale (téléphones de campagne militaires, par exemple) E1/T1
interface V.24/RS-232 Données basse
vitesse Données haute
vitesse
Voix/fax RNIS
analogique
Entrée/sortie Noyau Megaplex Liaison principale Services
Megaplex-2100 E1/T1
Fibre Cuivre xDSL SHDSL
Terminal Emulation de terminal
Telnet RADview-PC RADview-HPOV Gestion
des nœuds
Administration de réseau Fax
Téléphone
ASMi-31 T1/E1
mux PBX
SDM mux Stat Mux
Modem
Terminal
IDSL SHDSL Services
numériques Ordinateur
Station de travail
10/100BaseT E1/T1
PBX
SDH/
SONET E1/T1
Satellite/
Hertzien/
Radio
Ligne louée
IP
Administration intrabande Brasseur d'IT
SNMP
Alarmes et diagnostics
Redondance Drop-and-Insert
et Bypass Technologie
TDM
ASMi-52
m u l t i p l e x e u r s
• equipements d’extrémité de voies économiques pour les petites applications• plug-and-play
• Canaux voix analogique Fxs codés pCm megaplex-104 : huit canaux
megaplex-204 : 16 canaux
• liaison composite e1 unique
• Commande de gain rx/tx par logiciel
• Codage pCm, loi A ou loi µ
• Chaque port Fxs gère loop-start, réglage du niveau de gain par logiciel, inversion de polarité, comptage, tests de ligne avancés
• Diagnostics avancés par canal
• iD de l’appelant activé
• support fax Groupe iii
pour les dernières mises à jour, visitez www.rad.com
Les Megaplex-104 et Megaplex-204 sont des équipements d’extrémité de voies économiques conçus pour de petites applications POP (point- of-presence). Ils disposent d’une liaison composite E1 et gèrent jusqu’à huit ou 16 canaux voix FXS, respectivement. Les canaux gèrent diverses fonctions voix analogiques nécessaires pour les fournisseurs de services vocaux.
Chaque port FXS gère l’ID de l’appelant, la signalisation loop-start, la polarité inverse et l’impulsion de comptage à 12 kHz/16 kHz, satisfaisant ainsi aux exigences des téléphones publics.
Le support de fax intrabande pour des télécopieurs Groupe III est conforme aux normes T.4 et T.30.
Options d’administration
L’administration peut se faire en mode intrabande et en mode hors bande via un port Ethernet ou via un terminal en utilisant le port série local.
plug-and-play
Les Megaplex-104 et Megaplex-204 sont livrés avec un paramétrage d’usine par défaut permettant une installation plug-and-play. Ils gèrent le rebouclage d’horloge (mode LBT) et une horloge source interne locale (mode INT).
Le Megaplex-104 est un coffret compact de hauteur 1U, largeur demi-19 pouces, que l’on peut installer sur un mur ou dans un rack 19 pouces (avec les kits de montage disponibles).
Le Megaplex-204 est une unité de hauteur 1U, de largeur 19 pouces, dans un châssis métallique.
megaplex-104, megaplex-204
Equipements d’extrémité de voies compacts
E1
PBX Megaplex-104
Megaplex-204
Fax E1
Agence B Bureau principal
Réseau E1 Megaplex-2100
PBX Fax
E1
Megaplex-104
8 FXS Agence A
Megaplex-204
Fax
Fax 16 FXS E1
Application fournisseur alternatif voix, sans fil
Connectivité vocale sur liaisons e1
3
97
RAD Data Communications Catalogue 2009
B r A s s e u r s D ’ i t
3
97
RAD Data Communications Catalogue 2009
• supervision de la signalisation économique :
– concentre l’information de
signalisation sur un nombre minimum de liaisons
– réduit le nombre d’analyseurs de protocole nécessaires
• la solution la plus compacte du marché (châssis hauteur 1u, demi-19 pouces)
• s’intègre à tout système de supervision de signalisation existant
• Concentration directe des différents it
• souple – peut extraire des it différents
• Options d’administration très diverses : de terminal AsCii à Nms
La sonde PRBm-20 de RAD est une méthode économique pour centraliser l’administration du réseau et réduire les coûts de surveillance du trafic. Plutôt que d’installer des analyseurs coûteux sur des sites de petite et moyenne taille ou d’envoyer des informations
d’administration depuis chaque ligne E1/T1 sur une liaison séparée, le PRBm-20 concentre jusqu’à 31 IT de signalisation et les envoie à un analyseur de protocole central sur une liaison utilisée de manière optimale.
réduit les dépenses d’exploitation pour maintenir les services
Le PRBm-20 réduit le coût d’investissement dans les services de pointe lucratifs tels que messagerie SMS, messagerie instantanée, renvoi d’appel, messagerie vocale et itinérance internationale. Il le fait en collectant les IT de signalisation émis par de nombreuses lignes louées et en les concentrant sur une liaison utilisée de manière optimale, à destination de l’analyseur de protocole du site central.
réduit les coûts des lignes louées Le PRBm-20 extrait les IT de signalisation provenant d’un maximum de huit liaisons et les concentre sur une ligne de sortie E1/T1 ou E1/T1 fractionné. En extrayant n’importe lequel
des IT de signalisation du trafic, le PRBm-20 réduit le nombre de lignes nécessaires pour se connecter à l’analyseur de protocole.
Améliore la performance du réseau Les fournisseurs de services utilisent les données provenant des IT de signalisation pour superviser la qualité de la connexion et détecter les défauts ou déficiences du réseau. En transportant économiquement l’information de signalisation, le PRBm-20 permet aux fournisseurs de services d’assurer la qualité de service (QoS) à un prix compétitif.
solution complémentaire
Le PRBm-20 peut améliorer toute méthode de supervision existante. Il s’intègre naturellement avec tout connecteur en T ou panneau de raccordement utilisé pour transférer les IT E1/T1 et avec tout analyseur de protocole conforme aux standards. Le PRBm-20 est une sonde E1/T1 autonome et non modulaire. Il vient compléter en entrée de gamme les solutions de
supervision de la signalisation de RAD. RAD offre une gamme d’unités de supervision de la signalisation capables de transporter des IT de signalisation des liaisons, à des vitesses allant jusqu’aux liaisons fibre optique STM-1 (voir famille DXC, pages 98 à 101).
prBm-20
Sonde de supervision de la signalisation
PRBm-20
Analyseur SS7
PRBm-20
Tx Tx
SS7 TS#
concentré vers l'avant
SS7 TS#
concentré vers l'arrière Rx
Rx
MSC MSC
Vers l'avant Vers l'arrière
Vers l'avant Vers l'arrière
Rx Rx Rx
Rx E1/T1 E1/T1
E1/T1 E1/T1
supervision de la signalisation
pour les dernières mises à jour, visitez www.rad.com
B r A s s e u r s D ’ i t
Famille DxC
Nœuds d’accès multiservices
La famille DXC est constituée de nœuds d’accès multiservices modulaires assurant le brassage d’IT sans blocage pour un maximum de 120 lignes.
Des modules d’interface enfichables acceptent jusqu’à huit liaisons chacun (voir la section Modules page 100). Nombreux services pris en charge, dont n x 56/64 kbps, RNIS, E1, T1, E3, T3 et STM-1.
Brassage d’it, concentration et diffusion Tous les modules DXC autorisent une grande souplesse entre les ports. Une matrice de connexion programmable par l’utilisateur associe tout IT 56/64 kbps entrant à tout IT 56/64 kbps sortant. Les fonctions de brassage d’IT telles que drop-and-insert, distribution et collecte, sont gérées.
La famille DXC permet de concentrer le trafic fractionné provenant du côté utilisateur, dans des liaisons E1/T1, E3/T3 ou STM-1 complètes, pour connexion au réseau. La concentration et l’optimisation de la bande passante sont effectuées en plaçant les données n x 56/64 kbps dans une trame E1 ou T1 (y compris l’E1/T1 interne des modules E3 ou T3 ou les conteneurs VC-12 du module STM-1), en n’utilisant que le nombre d’IT requis. Il en résulte une CSU/DSU fractionnée.
La famille DXC peut diffuser (broadcast) toute combinaison de trafic d’une entrée unique vers de nombreuses destinations. On trouve aussi la réallocation du canal et la conférence half duplex.
Convertisseur e1/t1
La famille DXC peut aussi convertir des ports E1/T1. La conversion de signalisation et loi A/loi µ est conforme aux standards E1 et T1. DXC-8R, DXC-10A et DXC-30 convertissent jusqu’à 16 ports. Le trafic T1 peut être extrait directement du module STM-1 (qui peut servir de convertisseur pour un maximum de 30 liaisons T1).
modules multiplexeurs e3, t3 et stm-1 Ces modules assurent la « canalisation » complète pour multiplexer et démultiplexer le trafic IT. La charge composite est de 34 Mbps pour E3 ; 45 Mbps pour T3 ; et l’équivalent de 61 Mbps pour STM-1 (un châssis). En chaînant plusieurs unités, la charge composite est équivalente à 155 Mbps. G.747 est géré par DXC-100 (voir page 102).
redondance
Une redondance et une protection souples répondent aux besoins de chaque utilisateur et contribuent à réduire le temps d’immobilisation.
La protection de liaison des modules est programmable par l’utilisateur. La protection matérielle peut être ajoutée à tout moment.
Redondance de chaque unité :
• La redondance du système DXC-30 (alimentation et logique commune) est facultative et peut être ajoutée à tout moment. La redondance partielle est possible.
• DXC-8R dispose d’une redondance système complète intégrée
• DXC-10A ne dispose pas de redondance système
• La plupart des modules DXC gèrent la redondance de ligne
• Brassage sans blocage et concentrateur
• possibilités de diffusion (point à multipoint)
• Boîtier compact hauteur 1u ou 3u
• Construction modulaire avec quatre, cinq ou 15 slots
• services : n x 56/64 kbps, rNis, iDsl, sHDsl, e1, t1, e3, t3 et stm-1
• redondance système en option
• protection liaison et/ou matériel en option
• modems fibre optique, sHDsl et iDsl intégrés
• Convertisseur e1/t1 intégré,
comprenant loi A/loi µ et conversion de signal pour it pCm
RNIS U
SHDSL
LAN E1/T1
n x 56/64 kbps
ASMi-52/FCD-IP IDSL
ASMi-31
FCD-E1LC/
FCD-T1LC
Routeur/serveur STM-1
NT1
n x E1/T1
OC-3
STM-1/OC-3 E3/T3
Dorsale
Famille DXC
pour les dernières mises à jour, visitez www.rad.com
B r A s s e u r s D ’ i t
3
99
RAD Data Communications Catalogue 2009 unités de base
DxC-4
L’unité compacte de hauteur 1U demi-19 pouces concentre les IT de quatre ou huit liaisons E1/T1 jusqu’à une liaison composite E1/T1 unique. En option, alimentation redondante (voir page 104).
DxC-8r
L’unité compacte de hauteur 1U peut gérer jusqu’à 32 ports. Elle est entièrement redondante et comprend deux alimentations, deux modules de logique commune et quatre slots pour les modules enfichables.
DxC-10A
L’unité compacte de hauteur 1U peut gérer jusqu’à 40 ports. Elle n’est pas redondante et comprend une alimentation, un module de logique commune et cinq slots pour les modules enfichables.
DxC-30
L’unité hauteur 3U compacte peut gérer jusqu’à
120 ports. L’unité de base comporte une alimentation, un module de logique commune et 15 slots pour les modules d’interface enfichables. En option, une alimentation et/ou un module de logique commune secondaires peuvent être commandés à tout moment pour obtenir une redondance complète ou partielle.
DxC-100
L’unité empilable gère jusqu’à 688 ports et des brasseurs d’IT 3/1/0 à 1,2 Gbps (voir page 102).
Toutes les possibilités de synchronisation de l’interface E1/T1 sont couvertes, à savoir : horloge interne, horloge externe, horloge rebouclée, à partir de tout port E1/T1, n x 56/64 kbps, E3/T3 ou STM-1.
Outils de configuration, d’administration et de diagnostic
La configuration, le contrôle et les diagnostics peuvent se faire à partir d’un terminal ASCII ou d’un port Ethernet. Un agent SNMP intégré offre
DXC-10A DXC-30
Jusqu'à V.35 96 x SHDSL
V.35 Jusqu'à E1
32 x SHDSL SDH
ADM
ADM ADM E1
E3
Sites distants
DXC-8R
STM-1 E1
Site central
RADview ASMi-52
ASMi-52L ASMi-52
ASMi-52L E1
extension des services sur Dsl
E1/T1 BTS
E1/T1
DXC Fibre optique DXC
RADview NMS Commu-
tateur Modem
Modem
protection de liaison principale par différents types de médias
trois types d’administration :
• Administration indépendante
• Administration par le système d’administration deréseau RADview-EMS/TDM sur une plate- forme HP OpenView ou Windows
• Administration par le système d’administration de circuit RADview Service Center
L’accès pour la configuration et les diagnostics des services distants est fourni par l’IT0 ou par un IT dédié, qui peut être concentré par le DXC parallèlement au trafic principal (pour jusqu’à 30 liaisons d’administration gérant PPP).
Administration hors bande via PPP ou SLIP. Le test de boucle pour la plupart des modules inclut le bouclage vers l’ETTD local ou distant. La supervision des données est assurée en configurant n’importe quel port haut débit pour surveiller n’importe quel port dans le coffret. Le DXC peut être contrôlé à distance à l’aide d’un modem RTC.
B r A s s e u r s D ’ i t
Famille DxC
(Suite)
modules e1
D4e1/D8e1, modules d’interface à quatre ou huit ports, transmettent jusqu’à 2,2 km en utilisant la LTU intégrée. Ils ont un débit allant jusqu’à 2 048 Mbps par port et gèrent BERT et bouclage par IT. L’ajustement d’atténuation résistant (10 dB – 30 dB) gère des applications de supervision de signalisation (comme la maintenance réseau et la facturation SS7).
De1B, module d’interface E1 à deux ports, transmet jusqu’à 2,2 km avec une option LTU.
En option, BERT et bouclage par IT. En option, redirection automatique du trafic.
modules t1
D4t1/D8t1, modules d’interface à quatre ou huit ports, transmettent jusqu’à 2,2 km en utilisant la CSU intégrée. Le débit peut atteindre 1,544 Mbps par port. BERT et bouclage par IT possibles. Le réglage d’atténuation (10 dB – 30 dB) gère des applications de supervision de la signalisation (comme la maintenance et la facturation de réseau SS7).
Dt1B, module d’interface T1 à deux ports, transmet jusqu’à 2,2 km, avec une option CSU.
En option, BERT, bouclage par IT et redirection automatique du trafic.
modules xDsl
D8sl, module d’interface à 8 ports, utilise la technologie SHDSL standard pour étendre la portée des connexions E1 sur un câble à 2 fils jusqu’à 10,7 km.
D4sl, module d’interface à 4 ports, utilise la technologie SHDSL standard pour étendre la portée des connexions E1 sur un câble à 2 fils jusqu’à 10,7 km.
D8u, module à 8 ports, permet l’extension IDSL à des modems distants jusqu’à 5,5 km ou comme transmission de canal 2B+D (interface U) RNIS jusqu’à 5,5 km. Le débit des données peut atteindre 128 kbps par port.
modules spéciaux
D8Hs, module de données n x 56/64 kbps à 8 ports, fournit huit canaux de données synchrones haute vitesse. Chaque canal est sélectionné indépendamment pour l’interface V.35,RS-422/V.11, X.21 ou RS-530.
DHs, module de données n x 56/64 kbps à deux ports, fournit deux canaux de données synchrones haut débit. Chaque canal est sélectionné indépendamment pour soit le pont Ethernet 10/100BaseT comprenant le support VLAN, le routeur Ethernet 10BaseT, V.35, RS-422/V.11, soit l’interface X.21 ou RS-530.
modules
La plupart des modules de cette page sont gérés par tous les châssis DXC. Les densités de port sont variables : de un à huit ports. La plupart des modules offrent la redondance du matériel et/ou des lignes et garantissent un temps de commutation/protection inférieur à 50 ms.
Autres possibilités : modems intégrés (fibre optique, IDSL et SHDSL), prolongateurs de portée et puissantes fonctions de test intégrées qui réduisent le temps d’immobilisation du réseau. Le DXC possède un test BER intégré, programmable sur n’importe quel port au niveau de l’IT et des possibilités de bouclage.
module terminal stm-1
DFstm-1, interface STM-1 155 Mbps standard, 1 ou 2 ports, donne accès au STM-n SDH ADM au niveau STM-n. Le module TM (terminal
multiplexeur) STM-1 concentre jusqu’à 61,44 Mbps de trafic en une trame STM-1 standard sur fibre optique ou cuivre. Le module à deux ports peut être utilisé pour créer un bus de type insertion/
extraction pour étendre les services ou pour la redondance. Avec des unités chaînées, la charge complète est gérée.
modules e3/t3
De3, module d’interface E3 un port, donne accès à une trame E3 standard sur un coaxial ou une liaison fibre optique. Une table de connexion programmable par l’utilisateur permet de concentrer du trafic de données fractionné provenant de diverses sources dans des troncs E1 internes complets.
Dt3, module d’interface T3 un port, donne accès à une trame T3 standard sur T3 coaxial ou liaison fibre optique. Une table de connexion
programmable par l’utilisateur permet de concentrer du trafic de données fractionné provenant de diverses sources dans des artères T1 internes complètes.
Hauteur
Nombre de ports maximum Nombre de slots
Redondance système
Modules E1, T1, E3, T3, STM-1 gérés Modules RNIS, ISDL, SHDSL gérés n x 56/64 kbps
Administration ASCII, SNMP, RADview NMS gérée
Caractéristiques DxC-8r DxC-10A DxC-30
1U 32 4 Intégrée Tous Tous Tous Tous
1U 40 5 Aucune Tous Tous Tous Tous
3U 120 15 Facultative Tous Tous Tous Tous
B r A s s e u r s D ’ i t
3
101
RAD Data Communications Catalogue 2009 Applications
La famille DXC sert de solution centrale pour de nombreux équipements RAD ou produits respectant les mêmes normes. Les châssis DXC-8R et DXC-10A 1U visent des installations demandant une unité compacte (stations de base cellulaires, par exemple) ou une capacité inférieure jusqu’à 40 ports (la phase de déploiement initiale d’un opérateur, par exemple). Applications classiques :
• Plate-forme d’accès E1/T1 sur SHDSL, IDSL, fibre ou cuivre, avec concentration voix/
données et solution d’administration intégrée
• Solution de conversion/passerelle entre des réseaux T1 et E1, pour données et voix
• Solution d’accès haute vitesse (Ethernet, HSSI, par exemple) à la dorsale numérique haute vitesse d’un opérateur sur n x E1/T1, E3/T3 ou STM-1, où n représente de une à huit lignes
• Diviser le trafic voix et données
• Distribuer des services d’un SDH ou autre réseau vers des utilisateurs finaux très divers en créant une chaîne E1/T1 ou STM-1
• Concentrer des artères fractionnées en artères complètes
• Optimiser le trafic de données sur des artères E3, T3 ou STM-1
• Concentrer des signaux de supervision (SS7 ou autres) pour services avancés et QoS (Quality of Service)
• Diffuser des données identiques à des destinations multiples
• Brasser des IT au point de présence (POP)
• Concentrer divers services au POP sur n x E1/T1, E3/T3 ou STM-1
marchés ciblés
Les utilisateurs et marchés du DXC sont, entre autres :
• Opérateurs cellulaires
• Opérateurs sans fil
• Opérateurs historiques et alternatifs
• Opérateurs internationaux
• Services publics (utilities)
• Entreprises
• MTU (Multi-tenant units)
• Transport
• Communications bateau/port
• Opérateurs de test et de maintenance (réseaux SS7)
• Fournisseurs de services Internet (ISP)
Concentration du trafic à plus faible débit de données dans des troncs à débit de données plus élevé POP central
CPE/Petite agence POP régional
Réseau SDH/SONET
STM-1/OC-3c E3/T3
DXC-100
DXC-30 E1/T1
FCD-E1M
n x V.35
Agence
ASMi-31 2W
V.24/V.35/G.703 (64 kbps)
CPE
FCD-IP CPE
ASMi-52 SHDSL
(64 kbps - 2 Mbps)
E1
E1/T1
E1/T1 Petit POP
Megaplex-2100
V.24/G.703 (64 kbps)
ASMi-31 E1/T1
PBX E1
PBX E1
Megaplex-2104
B r A s s e u r s D ’ i t
DxC-100
Nœud d’accès multiservice
Le DXC-100 est un nœud d’accès multiservice évolutif permettant le déploiement progressif des réseaux voix/données. Au fil de la croissance des réseaux, il est possible d’empiler jusqu’à huit unités DXC-100 pour assurer les services de conditionnement, concentration et brassage d’IT de très haute densité.
une plate-forme évolutive avec faible investissement de départ
Le DXC-100 modulaire, hauteur 6U, est le dernier membre de la famille DXC de nœuds d’accès multiservices. Chaque châssis haute densité gère 80 n x 56/64 kbps, 88 E1, 88 T1, 11 E3, 11 T3, quatre STM-1 ou quatre liaisons OC-3. En empilant jusqu’à huit châssis, on peut aller jusqu’à 640 n x 56/64 kbps, 688 E1, 688 T1, 80 E3, 80 T3, 32 STM-1 ou huit lignes OC-3, pour une puissante solution de site central.
(Pour plus de détails, voir le tableau Capacité système, page 103). L’évolutivité de cette plate- forme permet à un opérateur de commencer avec un système économique répondant à ses besoins actuels puis ajouter des ports au fur et à mesure que la base de clientèle grandit.
Gère la bande passante pour diverses applications voix/données
Le DXC-100 répond à un large éventail d’applications à large bande et bande étroite pour opérateurs, opérateurs cellulaires, ISP (FAI), services publics (utilities) et entreprises. Voici un
aperçu de ces applications : conversion E1/T1, accès haute vitesse à la dorsale d’un opérateur, concentration de troncs fractionnés en troncs complets, optimisation du trafic de données sur des troncs E3, T3, STM-1 ou OC-3, concentration du trafic de données de diverses provenances dans un routeur Ethernet canalisé et concentration des signaux de supervision pour des services QoS ou avancés. Il optimise le réseau SS7 en consolidant la fonction n x 56/64 kbps et E1/T1 dans une seule unité gérée et économique. Le DXC-100 peut aussi agréger le trafic Ethernet provenant de plusieurs sites distants, via des troncs différents (ISP ou trafic d’entreprise, par exemple) en un flux, en utilisant le module routeur canalisé.
Fonctionnant comme un brasseur d’IT numérique, le DXC-100 offre une commutation sans blocage 4/3/1/0, comparable à des systèmes plus grands et plus coûteux.
protège l’investissement en réseaux traditionnels
Le DXC-100 peut connecter des unités et des réseaux latéraux de type cuivre à un cœur de type fibre, et fournit la concentration pour des plates-formes à base de protocole. Par conséquent, le DXC-100 offre une voie de migration vers des réseaux optiques et à commutation de paquets. Le routeur canalisé permet de concentrer le trafic, sans acquérir des équipements ou ports supplémentaires.
• Brasseur d’it sans blocage 4/3/1/0 de classe opérateur
• matrice de 256 mbps à 1,2 Gbps
• unité hauteur 6u extensible (empilable)
• Construction modulaire de 11 à 86 slots
• services : n x 56/64 kbps, e1, t1, e3, t3 (y compris G.747), OC-3, stm-1 et routeur canalisé
• Conversion e1/t1 intégrée, comprenant loi A/loi µ et conversion de signal sur interfaces e1/t1, e3/t3 et stm-1/OC-3
• Gère jusqu’à 640 n x 56/64 kbps, 688 e1/t1, 80 e3/t3, 32 stm-1/OC-3 ainsi que 80 ports routeurs canalisés
• redondance de service 1:n et 1:1 avec commutateur de protection facultatif (unité hauteur 3u) ou sur unité principale pour modules stm-1 ou OC-3
• en option, redondance système 1:1
Site passerelle
DXC-100 Commutateur
vocal E1 STM-1/E3
Réseau national
Réseau international T1/T3/OC-3
passerelle internationale pour les dernières mises à jour, visitez
www.rad.com
