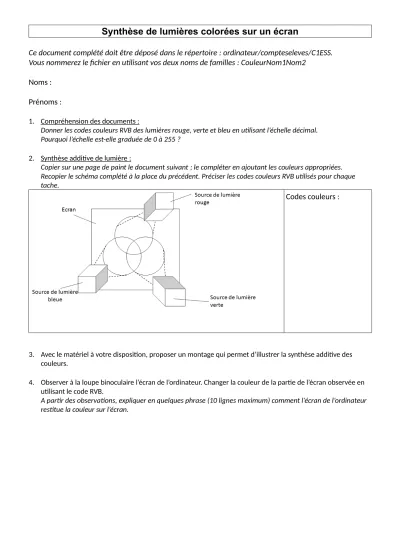

Synthèse de lumières colorées sur un écran
Ce document complété doit être déposé dans le répertoire : ordinateur/compteseleves/C1ESS.
Vous nommerez le fichier en utilisant vos deux noms de familles : CouleurNom1Nom2
Noms : Prénoms :
1. Compréhension des documents :
Donner les codes couleurs RVB des lumières rouge, verte et bleu en utilisant l’échelle décimal.
Pourquoi l’échelle est-elle graduée de 0 à 255 ? 2. Synthèse additive de lumière :
Copier sur une page de paint le document suivant ; le compléter en ajoutant les couleurs appropriées.
Recopier le schéma complété à la place du précédent. Préciser les codes couleurs RVB utilisés pour chaque tache.
Codes couleurs :
3. Avec le matériel à votre disposition, proposer un montage qui permet d’illustrer la synthèse additive des couleurs.
4. Observer à la loupe binoculaire l’écran de l’ordinateur. Changer la couleur de la partie de l’écran observée en utilisant le code RVB.
A partir des observations, expliquer en quelques phrase (10 lignes maximum) comment l’écran de l’ordinateur restitue la couleur sur l’écran.
Synthèse soustractive
Question 1 :
Expliquer le rôle d’un filtre de couleur. Que peut-on dire de la lumière absorbée par rapport à la lumière diffusée par l’objet ?
Question 2 :
Comment à partir d’une source de lumière blanche et de 3 filtres colorés cyan, magenta et jaune obtenir les lumières rouge, verte ou bleue.
Prévoir et expliquer en schématisant les différentes situations.
Vérifier vos prévisions de façon expérimentale.
Schémas à disposition : Pour changer les couleurs, utiliser paint.
Question 3 : couleur des objets
Aide : Pour prévoir la couleur des objets, on peut considérer que la lumière est une superposition de lumières rouge (R) et/ou verte (V) et/ou bleue (B) ; par exemple pour la lumière blanche : R+V+B
Cas d’un objet rouge en lumière blanche
Lumière incidente Blanche Verte Jaune
Lumière(s)
absorbée(s) par les pigments du tissu Lumière(s) diffusée(s)
Cas d’un objet jaune en lumière blanche
Lumière incidente Blanche Verte Magenta
Lumière(s) absorbée(s) absorbées par les pigments du tissus Lumière(s) diffusée(s)
Questions n°4 :
L’impression LASER utilise des poudres colorées appelées toner. Ces poudres sont placées sur une feuille de papier et fixée par chauffage, ce qui provoque leur fusion.
Il existe 4 toners de couleurs différentes : cyan, magenta, jaune et noir (CMJN).
Expliquer quel principe est utilisé pour la restitution des couleurs dans la technique de l'impression Laser.
Question n°5 :
Dans sa peinture, Monet élimine le noir, même dans les ombres. Expliquez comment il rend compte des contrastes entre les parties éclairées des objets qu’il peint et les côtés ombrés.
Compléter votre réponse par une expérience.
Le Grand Canal, Venise, Claude Monet, 1908
