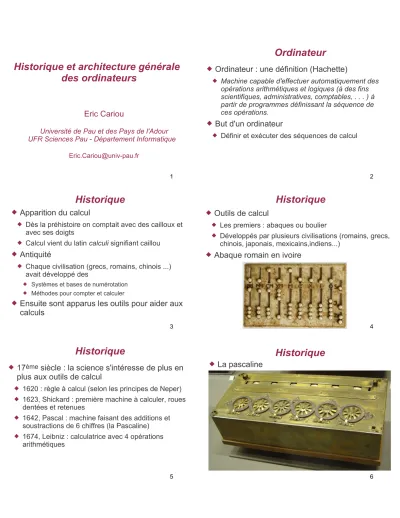

Historique et architecture générale des ordinateurs

Eric Cariou

Université de Pau et des Pays de l'Adour UFR Sciences Pau - Département Informatique

[email protected]

2

Ordinateur



Ordinateur : une définition (Hachette)

 Machine capable d'effectuer automatiquement des opérations arithmétiques et logiques (à des fins scientifiques, administratives, comptables, . . . ) à partir de programmes définissant la séquence de ces opérations.



But d'un ordinateur

 Définir et exécuter des séquences de calcul

3

Historique



Apparition du calcul

 Dès la préhistoire on comptait avec des cailloux et avec ses doigts

 Calcul vient du latin calculi signifiant caillou



Antiquité

 Chaque civilisation (grecs, romains, chinois ...) avait développé des

 Systèmes et bases de numérotation

 Méthodes pour compter et calculer



Ensuite sont apparus les outils pour aider aux calculs

4

Historique



Outils de calcul

 Les premiers : abaques ou boulier

 Développés par plusieurs civilisations (romains, grecs, chinois, japonais, mexicains,indiens...)



Abaque romain en ivoire

5

Historique



17

^ème

siècle : la science s'intéresse de plus en plus aux outils de calcul

 1620 : règle à calcul (selon les principes de Neper)

 1623, Shickard : première machine à calculer, roues dentées et retenues

 1642, Pascal : machine faisant des additions et soustractions de 6 chiffres (la Pascaline)

 1674, Leibniz : calculatrice avec 4 opérations arithmétiques

6

Historique



La pascaline

(2)

7

Historique



Automatisation des calculs

 1728, Falcon : planchette de bois trouée pour commander un métier à tisser

 1805, Jacquard : utilise à la place des cartons perforés, perfectionne le système

 1834, Babbage : utilise un système de commande pour des machines à calculer

 On pouvait programmer des calculs avec des cartes perforées

 Le « premier ordinateur »

 Notions de processeur, entrées/sorties, mémoire ...

 Mais trop complexe pour la technologie de l'époque, il n'arriva jamais à finaliser la construction de sa machine

8

Historique



Le musée des sciences de Londres a construit la machine de Babbage selon ses plans de l'époque

 8000 pièces, 5 tonnes, 3m x 2m x 0,45m

9

Historique



Avancées théoriques

 1854, Boole : algèbre de Boole, logique symbolique

 1938, Shannon : liens algèbre de Boole et les signaux/composants électriques

 1936, Turing : machine de Turing



Naissance de l'ordinateur

 Fin des années 30/

début 40, plusieurs prototypes fonctionnant en binaire et basés sur logique booléenne

 Ex : 1941, Zuse : Z3, calculateur utilisant une

technologie électro-mécanique 10

Historique



1945, Eckert & Mauchly : ENIAC

(Electronical Numerical Integrator And Calculator)

 Premier calculateur/ordinateur moderne

 Entièrement électronique

 Utilise des tubes à vide et des relais

 Machine universelle, programmable

 Utilise un système décimal

 Inconvénient : difficulté de passer d'un programme à un autre (6000 commutateurs connectables pour programmer)

 30 tonnes, forme de U de 6 mètres de large et 12 de long

11

Historique



Avancée majeure : Von Neumann, 1945

 Idée : stocker le programme à exécuter dans la mémoire de l'ordinateur

 Avant : suite séquentielle d'instructions

 Programme était généralement entré via des cartes perforées

 Maintenant

 Le programme peut prendre des décisions selon des résultats intermédiaires

 Changer de chemin dans la séquence d'instructions

 Effectuer des tests, des boucles, des sauts conditionnels ...

 Von Neumann définit également une architecture générale : naissance de l'ordinateur

12

Machine de Von Neumann



Machine de Von Neumann = ordinateur

 Machine universelle contrôlée par un programme

 Les instructions du programme sont stockées en mémoires et codées en binaire

 Les instructions sont exécutées en séquence par défaut

 Mais le programme peut en modifier l'ordre d'exécution

 Création d'instructions pour ruptures de séquences

 Le programme peut se modifier

(3)

13

Architecture de Von Neumann



Von Neumann a également défini l'architecture générale d'un ordinateur



5 éléments principaux

 Unité arithmétique et logique (UAL ou ALU)

 Unité de commande

 Unité d'entrées

 Unité de sorties

 Mémoire centrale



Cette architecture est toujours en vigueur de nos jours même si en versions beaucoup

plus complexes

₁₄

Avancées technologiques



Génération 0 : 17

^ème

siècle à 1945

 Calculateurs mécaniques



Première génération : 1945 – 1955

 Tubes à vide

 Premiers calculateurs électroniques

 Ex: ENIAC



Seconde génération : 1955 – 1965

 Transistors remplacent les tubes à vides

 Premières séries commerciales d'ordinateurs

15

Avancées technologiques



Troisième génération : 1965 – 1980

 Circuits intégrés : permettent de placer un nombre important de transistors sur une même puce de silicium

 Début de la montée en puissance et de la miniaturisation

 1971 : Intel 4004

 Première unité de calcul (sur 4 bits) intégrée entièrement sur une seule puce

 Premier micro-processeur

 Performances identiques à l'ENIAC pour une taille de moins de 11mm2

 2300 transistors, 740 kHz,

90 000 opérations par seconde 16

Avancées technologiques



Quatrième génération : 1980 à aujourd'hui

 VLSI / ULSI: Very / Ultra Large Scale Integration

 Intégration de milliers à milliards de transistors sur une même puce

 Toujours plus de puissance et de miniaturisation à un coût toujours moindre

 Oracle Sparc M7 (2015)

 32 cores

 10 milliards de transistors

 Fréquence de 4,13 GHz



Cinquième génération

 Ordinateurs quantiques ?

17

Éléments principaux d'un ordinateur



UAL : réalise des opérations élémentaires

 Arithmétique : addition, soustraction, multiplication ...

 Logique : ET, OU, comparaison ...



Unité de commande

 Coordinateur général

 Lit les instructions du programme en mémoire

 Commande l'UAL pour exécuter ces instructions

18

Éléments principaux d'un ordinateur



Mémoire centrale

 Stocke les programmes et les données

 Enregistre les résultats intermédiaires et/ou finaux



Unités d'entrées et de sorties, pour communication avec

 En entrée : clavier, souris, disque dur, ...

 En sortie : carte graphique, disque dur, ...

(4)

19

Éléments principaux d'un ordinateur



Processeur central

 Contient

 UAL

 Unité de commande

 Mémoire cache

 Mémoire intermédiaire pour optimiser les performances

 Aussi appelé CPU (Central Processing Unit)



CPU communique avec

 La mémoire, les entrées, les sorties ...

 ... via des bus

20

Bus

 Les systèmes/éléments sont reliés par

 Un ensemble de câbles faisant transiter les informations (signaux électriques)

 Besoin de communication entre tous les éléments

 Maillage complet : chaque élément relié à tous les autres éléments

 Autre solution : partage des câbles via bus

 Bus

 Relie plusieurs systèmes via le même câblage électrique : canal partagé (multiplexage)

 Seuls 2 éléments communiquent simultanément

CPU Mémoire Disque dur Vidéo Bus

21

Bus

 En pratique : plusieurs bus +/- rapides ou partagés

 Dans un PC, bus rapides

 Bus système (FSB ou Front Side Bus)

 Bus de communication avec le CPU

 Bus mémoire : communication avec la mémoire

 Bus AGP ou PCI Express : communication avec la carte graphique

 Dans un PC, bus plus lents

 PCI : cartes réseaux, son ...

 Connexion périphérique de stockage (DD, CD, DVD...)

 ATA, SATA, SCSI ...

 Connexion de périphériques extérieurs

 USB, FireWire ...

22

Bus



Chipset : dispositif interconnectant tous ces bus



Composé de 2 éléments

 Pont nord (NorthBridge) : pour les bus rapides

 Pont sud (SouthBridge) : pour les bus lents

CPU

Cache L2 North

Bridge

Vidéo RAM FSB

AGP Mémoire

South Bridge

Stockage PCI

USB ATA

23

Carte mère PC

AGP

PCI

South Bridge

North Bridge

CPU

RAM ATA
