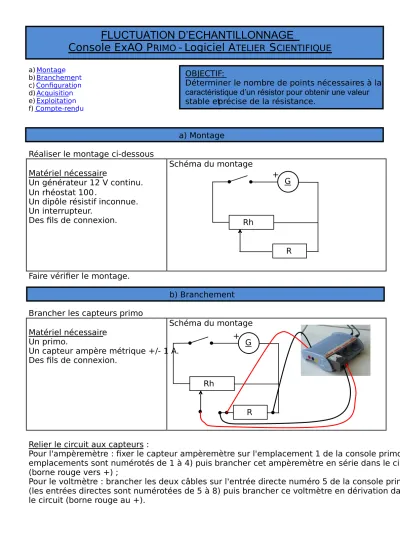

FLUCTUATION D’ECHANTILLONNAGE
Console ExAO PRIMO - Logiciel ATELIER
SCIENTIFIQUE
a) Montage b) Branchement c) Configuration d) Acquisition e) Exploitation f) Compte-rendu a) Montage Réaliser le montage ci-dessous
Matériel nécessaire
Un générateur 12 V continu. Un rhéostat 100 .
Un dipôle résistif inconnue. Un interrupteur.
Des fils de connexion.
Schéma du montage
Faire vérifier le montage.
b) Branchement Brancher les capteurs primo
Matériel nécessaire Un primo.
Un capteur ampère métrique +/- 1 A. Des fils de connexion.
Schéma du montage
Relier le circuit aux capteurs :
Pour l'ampèremètre : fixer le capteur ampèremètre sur l'emplacement 1 de la console primo (les emplacements sont numérotés de 1 à 4) puis brancher cet ampèremètre en série dans le circuit (borne rouge vers +) ;
Pour le voltmètre : brancher les deux câbles sur l'entrée directe numéro 5 de la console primo (les entrées directes sont numérotées de 5 à 8) puis brancher ce voltmètre en dérivation dans le circuit (borne rouge au +).
OBJECTIF:
Déterminer le nombre de points nécessaires à la caractéristique d’un résistor pour obtenir une valeur stable et précise de la résistance.
Rh G + R Rh G + R
c) Configuration Configuration de l'ampèremètre
Cliquer sur le capteur 1 : Ampèremètre, sans lâcher le bouton de la souris faire glisser le capteur jusqu'à l'axe des abscisses.
Personnaliser la configuration du capteur :
Dans l'onglet Grandeur, limiter les grandeurs affichées aux valeurs positives uniquement : indiquer 0 pour valeur Min.
Afin d'avoir une acquisition entièrement automatisée dès que les valeurs varient de +/- 5%, bien choisir l'onglet Validation la valeur Automatique.
Configuration du voltmètre
Cliquer sur l'entrée 5 : Directe (notre voltmètre), sans lâcher le bouton de la souris faire glisser le capteur jusqu'à l'axe des ordonnées.
Personnaliser la configuration du capteur :
Dans l'onglet Calibre, choisir la gamme -20/ 20.
Dans l'onglet Grandeur, vérifier l'unité (V) et la Grandeur (u).
Limiter la gamme en imposant 0 comme valeur Min.
d) Acquisition
Bien s'assurer que l'on est dans le mode Acquisition et sur l'icone Graphique avant de lancer l'acquisition.
Lancement de l'acquisition.
Cliquer sur l'icône Lancement de l'acquisition.
Fermer l’interrupteur.
Faire varier le curseur du potentiomètre pour obtenir le nuage de points donnant la tension en fonction de l'intensité.
e) Exploitation 1. TRAVAIL DANS LE TABLEUR
Sélectionner Tableau
Double cliquer sur la colonne C et créer la grandeur R en UI.
Dans la case C2 taper la formule : = u[2]/i[2]
Dans une case de la colonne C sous les valeurs de R, taper la formule
= Fonctions, Moyenne de R
Noter la valeur moyenne de R pour cette expérimentation
2. TRAVAIL DE RECHERCHE
a. Refaire cette même expérience deux fois de plus en notant à chaque fois la valeur moyenne de la résistance trouvée.
b. Compter le nombre de points mesurés à chaque expérience.
c. Refaire ensuite trois fois cette expérience en modifiant dans la configuration de l’ampèremètre afin que le pourcentage de validation d’un point soit de 0,5 %.
Personnaliser la configuration du capteur ampèremètre : Afin d'avoir une acquisition entièrement automatisée dès que les valeurs varient de +/- 0,5%, bien choisir l'onglet Validation la valeur Automatique.
f) Compte-rendu Réaliser le compte-rendu suivant :
1. Donner les valeurs moyennes de la résistance pour une validation à 5%. 2. Donner le nombre de points mesurés dans ce cas.
3. Avec ces trois valeurs donner une valeur approchée de la résistance.
4. Donner les valeurs moyennes de la résistance pour une validation à 0,5%. 5. Donner le nombre de points mesurés dans ce cas.
6. Avec ces trois valeurs nouvelles valeurs donner une valeur approchée de la résistance. 7. Quelle est la valeur la plus précise de cette résistance.
8. Essayer de déterminer le nombre de points minimums permettant d’avoir une précision à 0,1 .
9. Pourquoi n’avons-nous pas pris la première ligne dans le tableau pour calculer les valeurs de
