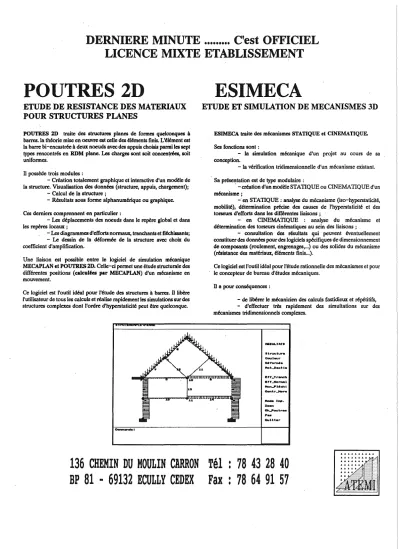

DERNIERE MINUTE ....•.... C'est OFFICIEL
LICENCE MIXTE ETABLISSEMENT
POUTRES2D
ETUDE DE RESISTANCE DES MATERIAUX
POUR STRUCTURES PLANES
POUTRES 2D traite des structures planes de Connes quelconques à
barres. la théorie mise en oeuvre est celle des éléments finis. L'élément est la barre bi-encastrée à deux noeuds avec des appuis choisis panni les sept
types rencontrés en RDM plane. Les charges sont soit concen!rées, soit unifonnes.
n
possède trois modules :- Création totalement graphique et interactive d'un modèle de la structure. VISualisation des données (structure, appuis, chargement);
- Calcul de la structure ;
- Résultats sous fonne alphanumérique ou graphique. Cès derniers comprennent en particulier :
- Les déplacements des noeuds dans le repère global et dans les repères locaux ;
-Les diagrammes d'efforts normaux, tranchants et fléchissant&;
- Le dessin de la défonnée de la structure avec choix du coefficient d'amplification.
Une liaison est possible entre le logiciel de simulation mécanique MECAPLAN et POUTRES 2D. Celle-ci pennet une étude structurale des différentes positions ( alcul&s par MECAPLAN) d'un mécanisme en
mouvement. ·
Ce logiciel est l'outil idéal pour l'étude des structures à barres. ll libère l'utilisateur de tous les calculs et réalise rapidement les simulations sur des structures complexes dont l'ordre d'hyperstaticité peut être quelconque.
...
ESIMECA
ETUDE ET SIMULATION DE MECANISMES 3D
ESIMECA traite des mécanismes STATIQUE et CINEMATIQUE.
Ses fonctions sont :
- la simulation mécanique d'un projet au cours de sa conception.
- la vérification tridimensionnelle d'un mécanisme existant. Sa présentation est de type modulaire :
, -création d'un modèle STATIQUE ou CINEMATIQUE d'un mécanisme;
- en STATIQUE : analyse du mécanisme (iso-hyperstaticité, mobilité), détennination précise des causes de l'hyperstaticité et des torseurs d'efforts dans les différentes liaisons ;
- en CINEMATIQUE : analyse du mécanisme et
détennination des torseurs cinématiques au sein des liaisons ;
- consultation des résultats qui peuvent éventuellement constituer des données pour des logiciels spécifiques de dimensionnement de composants (roulement, engrenages, ... ) ou des solides du mécanisme (résistance des matériaux, éléments finis ... ).
Ce logiciel est l'outil idéal pour l'étude rationnelle des mécanismes et pour le concepteur de bureau d'études mécaniques.
n
a pour conséquences :- de libérer le mécanicien des calculs fastidieux et répétitifs, - d'effectuer très rapidement des simultations sur des mécanismes tridimensionnels complexes.
RESULTATI at rue tura Cout .ur Nfo""'• Rot-loo.t , . Eff_Tr...eh arr ....Ma,...., ttoMJ'I.oht o.ntr...JWrM f'talllaiMPo
...._
Clh..J'aut~....
Oulttar136
CHEMIN DU MOULIN CARRON Tél
BP
81 · 69132
ECULLY CEDEX Fax
78 43 28 40
78 64 91 57
MECA master
MECA master est un outil simple, réalisé pour des mécaniciens, ingénieurs et techniciens de Bureaux
d'Etudes. Il permet d'aborder la Conception Mécanique avec une nouvelle approche, plus rigoureuse.
Lors des formations, une demie-heure suffit réellement à un utilisateur pour traiter un premier
problème. Le reste du temps est consacré à une formation pratique en Mécanique et en Conception
Mécanique.
MECA master est un logiciel qui fonctionne de façon autonome sous Ms Dos graphique, VMS, UNIX,
ou intégré à AutoCAD ou Euclid-ls. Des interfaces avec d'autres logiciels sont en développement.
MECA master est utilisé dans l'Enseignement et dans l'Industrie, depuis des PME de 30 personnes
jusqu'à de grands groupes {Aéronautique, Automobile {3 constructeurs), Défense, Electronique,
Nucléaire, Pétrole ... ), en France et à l'Etranger.
Les .domaines d'applications sont importants au niveau du produit: automobile (moteur, embrayage,
boite à vitesses, direction, train avant, suspension, serrure, lève vitre, pot d'échappement, bancs
d'essais ... ), aéronautique, aérospatial...
·
ainsi qu'au niveau du process: machine spéciale, montage d'usinage .. .
c'est
à
dire pour tout ensemble de pièces: assemblages, mécanismes .. .
Efforts exercés sur un arbre
à
came
Analyse des hyperstatismes
Il
PERPENDICULARITE PARALLELISME
Tolérances fonctionnelles 3D qualitatives
Tolérances fonctionnelles 3D quantitatives
Mlle, Mme, Mr:
tél:
Etablissement:
Chef des travaux:
Adresse:
souhaite recevoir
0
une publication Micad 91
0
une disquette de présentation
à
retourne.r
à
MECA master Sarl
Tél: (33) 78 64 97 39.
