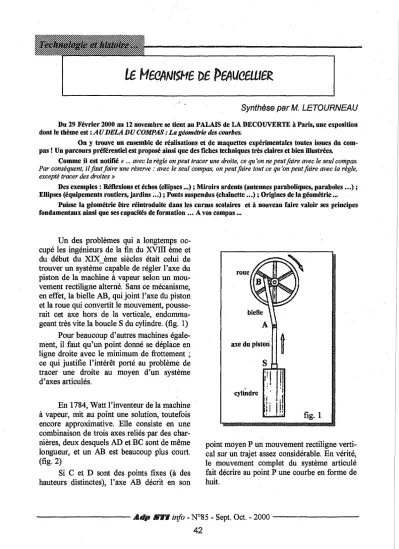

Un des problèmes qui a longtemps oc-cupé les ingénieurs de la fin du
xvm
ème et du début du XIX ème siècles était celui de trouver un système capable de régler l'axe du piston de la machine à vapeur selon un mou-vement rectiligne alterné. Sans ce mécanisme, en effet, la bielle AB, qui joint l'axe du piston et la roue qui convertit le mouvement, pousse-rait cet axe hors de la verticale, endomma-geant très vite la boucle S du cylindre. (fig. 1) Pour beaucoup d'autres machines égale-ment, il faut qu'un point donné se déplace en ligne droite avec le minimum de frottement ; ce qui justifie l'intérêt porté au problème de tracer une droite au moyen d'un système d'axes articulés.En 1784, Watt l'inventeur de la machine
à vapeur, mit au point une solution, toutefois encore approximative. Elle consiste en une combinaison de trois axes reliés par des char-nières, deux desquels AD et BC sont de même longueur, et un AB est beaucoup plus court. (fig. 2)
Si C et D sont des points fixes (à des hauteurs distinctes), l'axe AB décrit en son
A a.l.e du piston
t
s
.,,
,
l'.
.
..
' i '• JÏ cylindre Î!i.t
'1•li!
1'
1!fig.
1point moyen P un mouvement rectiligne verti-cal sur un trajet assez considérable. En vérité, le mouvement complet du système articulé fait décrire au point P une courbe en forme de huit.
- - - A.tlp 11"1'1 info -N°85 Sept. Oct. 2000
-42
Même si la solution de l'illustre ingé-nieur répondait suffisamment aux nécessités techniques de l'époque (encore qu'elle soit encore adoptée de nos jours), nombreux furent ceux qui cherchèrent en vain de trouver une solution exacte au problème. Celle-ci fut trou-vée en 1864 par A Peaucellier.
Le mécanisme inventé par Peaucellier est constitué de sept axes reliés par des char-nières. Quatre d'entre eux forment un lo-sange ; deux plus longs sont attachés à deux extrémités opposées du losange, et également entre eux en un point fixe 0 ; le septième axe contraint le point P à se mouvoir sur une cir-conférence passant par O. Quand P se déplace sur la circonférence, le point Q décrit une
1
... -...
...-+---\ 0 fig. 3c
fig.2 droite. (fig. 3)li est évident que les points P, 0, Q sont · toujours .align~s qu~lle que soit la position de
P
sur la circonférence qui passe par 0.Démontrons maintenant la relation OP . OQ
=
OA2 - AP2 = constanteAppelons C le point de rencontre des diagonales PQ et AB du losange APBQ.
Les deux diagonales se divisent récipro-quement en deux. En outre l'angle ACP est droit. Puisque 0, P, Q sont alignés, on a:
on a: OP=OC -PC OQ =OC+ CQ =OC+ PC Ainsi: OP . OQ = OC2 - PC2
Mais en vertu du théorème de Pythagore OC2 = OA2-AC2
PC2
=
AP2- AC2
Donc:
OP . OQ = OA2- AP2
=
constante KAprès ces prémisses, démontrons que quand P décrit la circonférence passant par 0,
le point Q décrit une droite .
Soit C le point de la circonférence dia-métralement opposé à 0, et soit
1?
un point gé-nérique de la circonférence différent de C et- - - A.tlp 11'1'1 info-N°85 Sept. Oct. 2000
