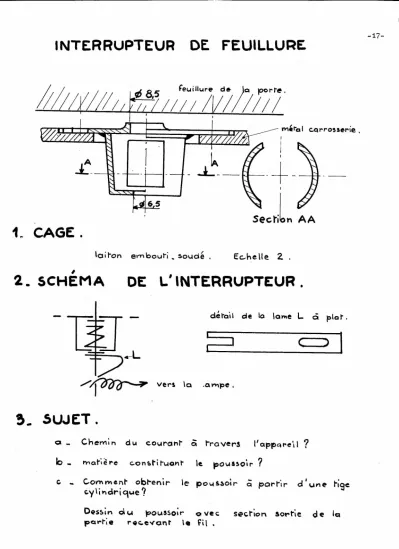

-18-ANNEXE FEUILLE PREPARATION DESSIN POUSSOIR INTERRUPTEUR FEUILLURE

A -

-

L'appareil commande l'allumage d'une lampe à l'intérieur

d'une voiture. Situé dans la feuillure, il est actionné par la fer-meture et l'ouverture de la porte.

- Portière ouverte circuit fermé

- Portière feroée

>

circui t ouvert

B - INTERET

-1)

Conception d'un éléoent en fonction des relations qu'il

a avec les autres (liaisons - fonctions techniques).

2) Introduction ou révision de la section sortie.

J) Lecture de dessin et de schéma - correspondance entre l'un ct l'autre permettant de déterminer la forme et les cotes fonctionnelles du poussoir.

:

• 10 guidage en translation ___

-?

les diamètres.

• la nécessaire liaison en translation du ressort de rappel

à la tige ou poussoir l'épaulement.

• Le détail de la lame doit percettre de détertiliner le mode de liaison en translation de la lame et du fil avec le

poussoir

>

méplats - alésage.

• le mouvement de rotation de la portière rend souhaitable l'arrondi supérieur du poussoir.

• etc ••• C TRAVAIL EN COMMUN

Lecture dessin réponses aux questions a b c -D - TRAVAIL ELEVE ...

1) Figurer au crayon sur le dessin de la cage le poussoir Ech 2 en position "rentrée", de façon à faire apparattre

les cotes fonctionnelles 8 et

6,

distance épaulement,

1er méplat).

2) Recherche section sortie demandée.

J) Choix de l'échelle - mise en page dessin

Tecps passé : 1 h 1 h :

préparation

dessin (crayon, cotation)

E - - (A la maison par exemple)

Cet interrupteur de feuillure pour automobile peut-il convenir

pour un réfrigérateur ? La réponse est non : dites pourquoi

et faites sur un schéma les faudrait lui
