Schéma général sur la qualité de la démodulation

1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6

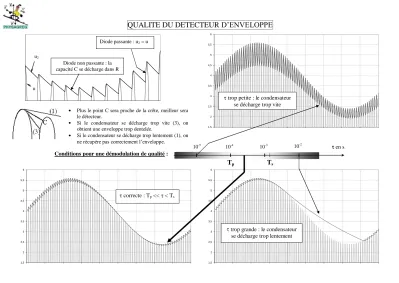

QUALITE DU DETECTEUR D’ENVELOPPE

trop grande : le condensateur

se décharge trop lentement

trop petite : le condensateur

se décharge trop vite

correcte : T

<< < T

Plus le point C sera proche de la crête, meilleur sera le détecteur.

Si le condensateur se décharge trop vite (3), on obtient une enveloppe trop dentelée.

Si le condensateur se décharge trop lentement (1), on ne récupère pas correctement l’enveloppe.

Diode passante : u2 = u

Diode non passante : la capacité C se décharge dans R u2

u

Conditions pour une démodulation de qualité :

en s

T

10-5 10-4 10-3 10-2
