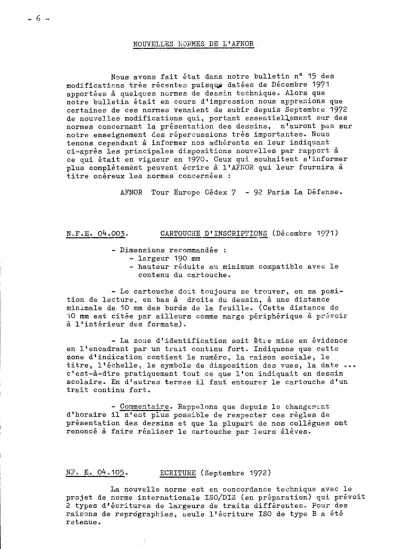

NOUVELL"ES DE L'AFNOR.
Nous avons fait état dans notre bulletin nO 15 des modifications très récentes datées de Décembre 1971 apportées â quelques normes de dessin technique. Alors que notre bulletin était en cours d'impression nous apprenions que certaines de ces normes venaient de subir depuis Septembre 1972 de nouvelles modifications qui, portant essentielLement sur des normes concernant la présentation des dessins, n'auront pas sur notre enseignement des répercussions très importantes. Nous
tenons cependant â informer nos adhérents en leur indiquant ci-après les principales dispositions nouvelles par rapport à
ce qui était en vigueur en 1970. Ceux qui souhaitent s'informer plus complètemént peuvent écrire â l'AFNOR qui leur fournira à
titre onéreux les normes concernées :
AFNOR Tour Europe Cédex
7 -
92 Paris La Défense.CARTOUCHE D'INSCRIPTIONS (Décembre 1971) - Dimensions recommandée
- largeur 190 mm
hauteur réduite au minimum compatible avec le contenu du cartouche.
- Le cartouche doit toujours se trouver, en sa posi-tion de lecture; en bas â droite du dessin, à une distance minimale de 10 mm des bords de la feuille. (Cette distance de 10 mm est citée par ailleurs comme marge périphérique â
à l'intérieur des formats).
- La zone d'identification soit mise en évidence en l'encadrant par un trait continu fort. Indiquons que cette zone d'indication contient le numéro, la raison sociale, le titre, l'échelle, le symbole de disposition des vues, la date c'est-â-dire pratiquement tout ce que l'on indiquait en dessin scolaire. En d'autres termes il faut entourer le cartouche d'un trait continu fort.
- Rappelons que depuis le changemsnt
d'horaire il n-est plus possible de respecter ces règles de présentation des dessins et que la plupart de nos collègues ont renoncé â faire réaliser le cartouche par leurs élèves.
ECRITURE (Septembre 1972)
La nouvelle norme est en concordance technique avec le projet de norme internationale ISO/DIS (en préparation) qui prévoit 2 types d'écritures de largeurs de traits différentes. Pour des raisons de reprograpbies, seule l'écriture ISO de type B a été retenue.
7
-1 - Forme des- On trouvera sur une pagoeuivante. (Par rapport
à
la norme de Décembre 1971 seuls le3
et le 0 ont été changés). Ori notera par rapport à l'écriture bâton des modifications loin d'être négligeables dans la forme et les proportions de toutes les lettres.En la hauteur des minuscules avec jambage
n'est plus 16/10 de celle des minuscule sans jambage mais 14/10
seulement y compris le t.
Les accents ou trémas peuvent ne pas mis les majuscules; ils doivent l'être dans le Cas où il y a risque dtambiguité.
2 - Dimensions.
- On les trouvera sur le d'une page Guivante. Elles sont dannies en fonction de la hauteur h des minuscules
prise comme nominale. une écriture de
h
=
5 et c '-:.::3,5 est désignée-par: écriture 5,NF. E.(On se rappelle qu'en écriture bâton c'était le corps c què l'on prenait comme dimension nominale).
2.1. Hauteur d e s •
La gamme s métrique de raison W2
jambage ccrrespondant par la valeur nominale
dimensicns nominales est une géo-et la hauteur c des minuscules sans
à une valeur nominale de n est donnée de rang n-l de la gamme.
- On remarque qu'il n'y a pas de minuscules de
hau-teur c à
2,5.
2.2. Traits d'écriture.
- Sa largeur est uniformément égale
à
0,1 h.- La entre les points les plus proches de deux lettres consécutives doit être au moins égale
à
deux lar-geurs de traits soit 0,2 h.- (L'espacement entre dEl'uX mots n'est pas indiqué).
2.3. Interligne.
Il est recommandé de prendre b
=
1,6 h.2.4. Orientation.
Les caractères sont de pr!;férence "verticauxll mais
8
-Commentaires.
- Nous ignorons les raisons qui ont fait adopter les nouvelles formes de lettres. Une chose apparait immédiatement : alors que les lettres bâton grands arcs de cercles et de segments de droite, sans un trop long apprentis-sage se tracer
à
peu près correctementà
la main, les nouvelles lettres ISO (celles qui comportent des arrondis) seront au con-traire très difficilesà
tracerà
la main. Les dessinateurs attendront sans doute la sortie de nouvelles grilles trace--lettres avant d'appliquer ces nouvelles prescriptionso Dans nos classes de 4e et 3e nous n'aurons évidemment pas plusque par le passé en ce qui concerne l'écriture avec une exception cependant pour les chiffres dont nous exigerons dans l'intérêt de l'élève un tracé très correct.
- Nous comprenons mieux par contre, l'adoption de la nouvelle gamme des hauteurs nominales avec raison gêométrique
V2
qui compte des possibilités de reproducti.on avec agran-dissement ou réduction Ainsi par exemple un document au format A3=
420 x 297 peut se troUVEr tiré avec réduction 1/V2-
au format A4=
297 x 210. Une écriture h=
10 de l'original donne dans cette opération h'=
10 x 1 7 . f ' t par t· de la\:2
gamme normalisée. Ce n'était pas le cas naguère où la gamme des dimensions nominales de l'écriture bâton dérivait d'une série Renard.
Normes expérimentale Eo04.103. (Septembre 1972)
La présente norme en concordance technique avec une recommandation de l'ISO donne des indications dimensionnelles concernant les traits de dessin pour les mettre en harmonie avec la norme relative
à
l'écriture.1 .- des traits Largeur des traits Trait fin Trait moye:i1 ,Trait fort VALEUR EN M.LLLIME'I'REB Série
T
-"---1
l!
Série secondaire 1 principale ;--uamme - ! --··---c;àmffie---··----,
1 ! 1 j 0.18 0.25 1 0.35 0·50 1 0.70 1.00 0.18 0.25 0035-1fô1+-1
1 f ; 0 .. 25 i.: 0·35 0.50!i
0.35 1 0.50 0070i
1 i __ 0_._5_0 __ _ . ...t .... i _1_"0_0--.iLes gammes ci-dessus peuvent être étendues, si nécessaire
