Étalements dans les argiles marines du Québec -
Analyse et compilation de 14 cas
Mémoire
Julie Therrien
Maîtrise en génie civil - avec mémoire
Maître ès sciences (M. Sc.)
Étalements dans les argiles marines du Québec
Analyse et compilation de 14 cas
Mémoire
Julie Therrien
Sous la direction de :
Ariane Locat, directrice de recherche Serge Leroueil, codirecteur de recherche
iii
Résumé
Le présent mémoire est produit dans le cadre d’un projet de synthèse sur les étalements. Ces glissements de terrain ont grandement été étudiés depuis le début des années 2000 sous forme d’études de cas et par la modélisation numérique de l’initiation et de la propagation de la rupture en termes de rupture progressive. Une synthèse des caractéristiques de ces glissements est maintenant nécessaire pour mieux comprendre leur développement. Une compilation de 14 cas d’étalement dans les argiles sensibles a été réalisée sous forme de synthèse qui comprend l’analyse des caractéristiques de la pré-rupture, de la rupture et de la post-rupture. Les données analysées sont principalement géométriques, géomorphologiques et géotechniques.
Une méthodologie de la compilation des paramètres étudiés a été développée pour assurer la répétabilité des mesures. Deux cas d’étalements sont présentés et ils viennent appuyer la méthodologie.
L’analyse des caractéristiques de la pré-rupture de talus où des étalements sont survenus fait ressortir des plages de valeurs de hauteurs et d’inclinaisons des talus assez faibles. L’analyse des données géotechniques montre que les étalements surviennent dans tous les types de sols argileux provenant des anciennes mers postglaciaires.
L’analyse des caractéristiques de la post-rupture est principalement axée sur la géomorphologie des débris. Les horsts présentent des angles en pointes approchant 60°, ce qui indique une rupture active du dépôt d’argile. Cette étude démontre une possible relation entre le nombre de horsts et la hauteur du talus avant la rupture. Des relations avec d’autres paramètres morphologiques ont aussi été explorées. Cette synthèse met en évidence la complexité d’identifier des conditions particulières prédisposant aux étalements et les aspects restant à approfondir.
iv
Abstract
This thesis is produced as part of a project focusing on spreads. These landslides have been extensively studied since the early 2000s with case studies and by numerical modeling of the initiation and propagation of failure in terms of progressive failure. A synthesis of the characteristics of these landslides is now necessary to better understand their development. A compilation of 14 cases of spreads in sensitive clays was carried out in the form of a synthesis which includes the analysis of the characteristics of the pre-rupture, the rupture and the post-rupture. The analyzed data are mainly geometrical, geomorphological and geotechnical.
The compiled parameters follow a methodology to ensure the repeatability of the measurements. Two cases are also presented which support the methodology.
The analysis of the characteristics of the pre-failure of the slope where spreads have occurred shows that ranges of values of heights and inclinations are quite low. Analysis of geotechnical data shows that spreads occur in all types of clay soils from former postglacial seas.
The analysis of post-rupture characteristics is mainly focused on the geomorphology of debris. The horsts have tip angles around 60 °, which indicate active failure. This study seems to show a relationship between the number of horsts and height of the slope before the failure. Relationships with other morphological parameters have also been explored. This synthesis highlights the complexity of identifying particular conditions predisposing to spread and several aspects remaining to be explored.
v
Table des matières
Résumé ... iii
Abstract ... iv
Table des matières ... v
Liste des tableaux ... viii
Liste des figures ... ix
Liste des symboles ... xiii
Liste des abréviations ... xiv
Remerciements ... xv
Introduction ... 1
Contexte de l’étude ... 1
Objectifs de l’étude ... 1
Structure du mémoire ... 2
Problématique des glissements de terrain par étalements au Québec ... 3
Chapitre 1. 1.1 Contexte géologique du Québec ... 3
1.2 Types de glissement de terrain au Québec ... 4
1.2.1 Coulées argileuses... 4
1.2.2 Étalements ... 5
1.2.3 Glissements translationnels ... 6
1.3 Connaissances actuelles sur les étalements ... 6
1.4 Conclusion ... 9
Méthodologie ... 15
Chapitre 2. 2.1 Mise en contexte ... 15
2.2 Caractéristiques pré-rupture ... 16
2.2.1 Topographie du terrain avant le glissement ... 16
2.3 Caractéristiques de la rupture ... 20
2.4 Données météorologiques ... 20
2.5 Caractéristiques post-rupture ... 21
2.5.1 Surface de rupture ... 21
2.5.2 Dimensions du glissement ... 22
2.5.3 Dimensions des horsts et des grabens ... 23
2.6 Propriétés géotechniques des sols ... 24
Glissement de Saint-Ambroise-de-Kildare, 1975 ... 29
Chapitre 3. 3.1 Introduction ... 29
vi
3.3 Méthodes d’investigation ... 30

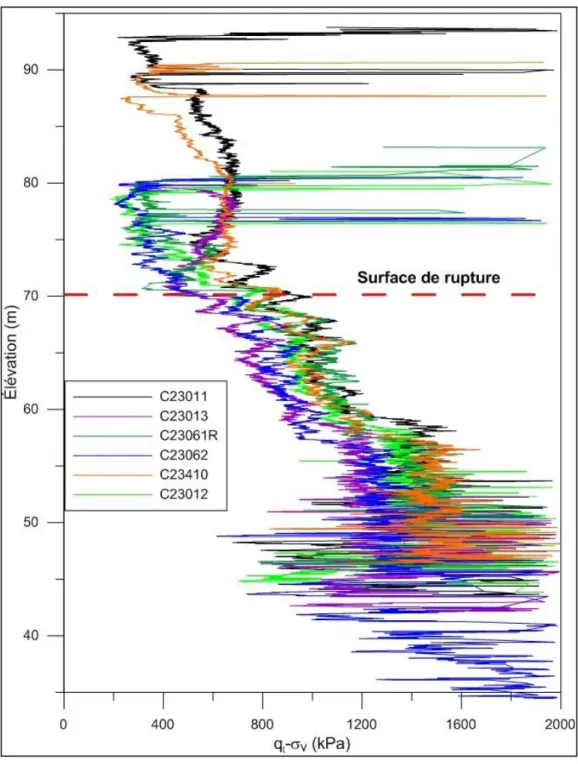

3.4 Caractéristique du site et des sols ... 32
3.4.1 Sable silteux ... 32
3.4.2 Silt argileux avec traces de sable ... 33
3.4.3 Silt et argile avec traces de sable ... 34
3.4.4 Silt argileux stratifié avec lit de sable ... 35

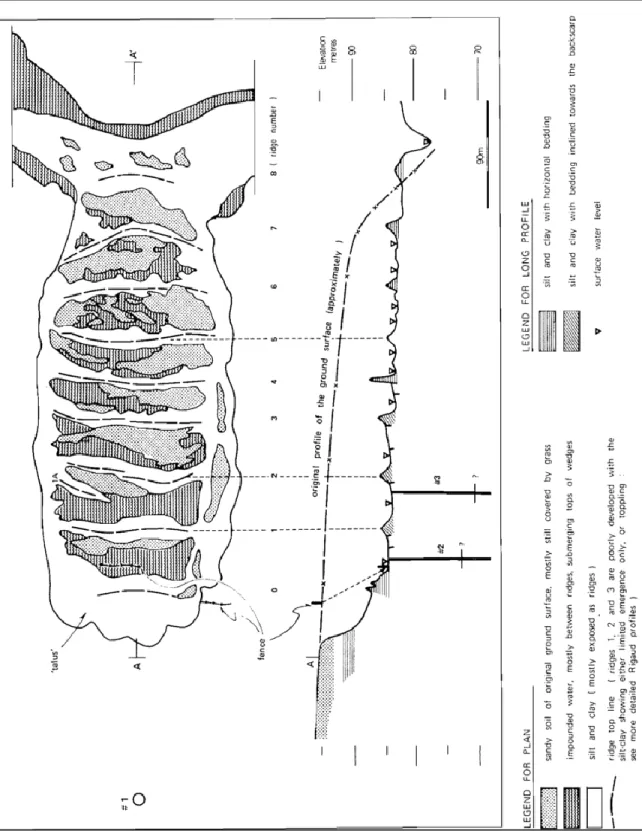

3.4.5 Généralités ... 35 3.4.6 Conditions hydrauliques ... 36 3.5 Données météorologiques ... 36 3.6 Morphologie du glissement ... 37 3.7 Analyse de stabilité ... 38 3.8 Discussion et conclusion ... 39 Résultats ... 63 Chapitre 4. 4.1 Caractéristiques pré-rupture ... 63 4.2 Caractéristiques de la rupture ... 65 4.3 Conditions météorologiques ... 67 4.4 Caractéristique post-rupture... 68
4.5 Caractéristiques géotechniques des sols ... 71
Analyse et discussion ... 90
Chapitre 5. 5.1 Conditions pré-rupture ... 90
5.1.1 Géométrie initiale de la pente ... 90
5.1.2 Caractéristiques géotechniques ... 92
5.1.3 Données météorologiques ... 96
5.1.4 Données piézométriques ... 98
5.1.5 Analyses de stabilité ... 99
5.2 Caractéristiques de la rupture et son initiation ... 101
5.2.1 Position de la surface de rupture par rapport au lit du cours d’eau et le nombre de surfaces de rupture ... 102
5.2.2 Le rapport de surconsolidation (OCR) et l’indice de liquidité ... 103
5.2.3 Nombre de stabilité (Ns) ... 104
5.2.4 Durée des événements ... 105
5.3 Caractéristiques post-rupture ... 106
5.3.1 Forme des étalements ... 106
5.3.2 Aire dans la vallée ... 107
5.3.3 Épaisseur de débris demeurés dans la cicatrice ... 107
vii 5.3.5 Horsts et grabens ... 109 5.4 Conclusion de l’analyse ... 112 Conclusion et recommandations ... 144 Bibliographie ... 148 ANNEXE A. SAINT-JUDE 2010 ... 152
ANNEXE B. SAINT-BARNABÉ NORD ... 184
ANNEXE C. SAINT-BONIFACE ... 219
ANNEXE D. SAINTE-MONIQUE-DE-NICOLET ... 258
ANNEXE E. SAINT-LIGUORI ... 289
ANNEXE F. BROWNSBURG 1988 ... 317
ANNEXE G. SAINT-LUC DE VINCENNES ... 344
ANNEXE H. HAVRE-SAINT-PIERRE ... 367 ANNEXE I. RIGAUD ... 386 ANNEXE J. SAINT-AMBROISE-DE-KILDARE ... 410 ANNEXE K. CASSELMAN ... 444 ANNEXE L. SAINT-LOUIS-DE-BONSECOURS ... 469 ANNEXE M. SAINT-JUDE 1925-1930 ... 482 ANNEXE N. POUPORE ... 496
viii
Liste des tableaux
Tableau 2.1 : Abréviation des sites... 26
Tableau 3.1: Photographies aériennes consultées. ... 41
Tableau 3.2: Paramètres géotechniques pour les sols de l’analyse de stabilité. ... 41
Tableau 4.1: Caractéristiques pré-rupture (*valeurs estimées). ... 73
Tableau 4.2 : Caractéristiques pré-rupture (*valeurs estimées). ... 74
Tableau 4.3 : Caractéristiques pré-rupture. ... 75
Tableau 4.4 : Caractéristiques pré-rupture. ... 76
Tableau 4.5 : Caractéristiques pré-rupture (* présumée avec les conditions adjacentes). ... 77
Tableau 4.6 : Caractéristiques de la rupture. ... 78
Tableau 4.7 : Résumé des facteurs aggravants et déclencheurs. ... 79
Tableau 4.8 : Conditions météorologiques. ... 80
Tableau 4.9 : Liste des stations météorologique et leur distance avec les sites... 81
Tableau 4.10 : Caractéristiques post-rupture. ... 82
Tableau 4.11 : Caractéristiques post-rupture (*valeur estimée) ... 83
Tableau 4.12 : Caractéristiques post-rupture (~valeur approximative). ... 84
Tableau 4.13 : Caractéristiques post-rupture (**valeur minimale). ... 85
Tableau 4.14 : Caractéristiques post-rupture (~valeur approximative) ... 86
Tableau 4.15 : Caractéristiques géotechniques des sols au-dessus de la surface de rupture et sous la croûte ou les couches de sable sus-jacentes. (*valeurs estimées de la relation qui relie IL et Sur). ... 87
Tableau 4.16 : Caractéristiques géotechniques des sols au niveau de la surface de rupture (* valeurs estimées avec relation qui relie IL et Sur). ... 88

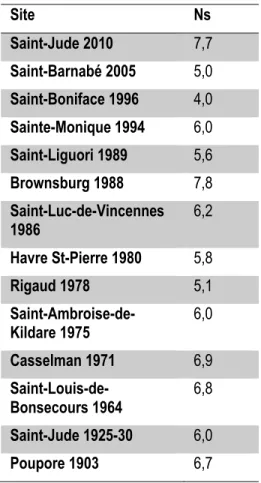

Tableau 4.17 : Nombre de stabilité au niveau de la surface de rupture. ... 89
