contribution à une modélisation et conception

multi-physique

Laurent Drouen

To cite this version:

Laurent Drouen. Machines électriques intégrées à des hélices marines : contribution à une modélisation

et conception multi-physique. Energie électrique. Arts et Métiers ParisTech, 2010. Français. �NNT :

2010ENAM0053�. �pastel-00550890�

(2)

Arts et Métiers ParisTech - Centre de Paris Institut de Recherche de l’Ecole Navale, EA 3634

2010-ENAM-0053

École doctorale n° 432 : Sciences des Métiers de l’Ingénieur

Doctorat ParisTech

T H È S E

pour obtenir le grade de docteur délivré par

l’École Nationale Supérieure d'Arts et Métiers

Spécialité “ Génie Electrique ”

T

H

È

S

E

Directeur de thèse : Stéphane CLENET

Co-encadrement de la thèse : Jean-Frédéric CHARPENTIER et Eric SEMAIL

présentée et soutenue publiquement par

Laurent DROUEN

le 15 Décembre 2010

Machines électriques intégrées à des hélices marines

Contribution à une modélisation et conception multi-physique

Jury

M. Mohamed BENBOUZID, Professeur des Universités, LBMS, UBO, IUT de Brest Président

M. Maxime DUBOIS, Professeur, LEEPCI, Université de Laval, Québec, Canada Rapporteur

M. Hamid BEN AHMED, Maître de Conférences HdR, SATIE, ENS Cachan Bretagne, Bruz Rapporteur

M. Jean-Baptiste LEROUX, Ingénieur Docteur, LBMS, ENSIETA, Brest Examinateur

M. Frédéric HAUVILLE, Maître de Conférences, IRENAV, Ecole Navale, Brest Examinateur

M. Jean-Frédéric CHARPENTIER, Maître de Conférences, IRENAV, Ecole Navale, Brest Examinateur

M. Eric SEMAIL, Professeur des Universités, L2EP, Arts et Métiers ParisTech, Lille Examinateur

M. Stéphane CLENET, Professeur des Universités, L2EP, Arts et Métiers ParisTech, Lille Examinateur

(3)

(4)

REMERCIEMENTS

Cette thèse a été réalisée à l’Institut de Recherche de l’Ecole Navale (IRENav) en collaboration avec le Laboratoire d’Electrotechnique et d’Electronique de Puissance de Lille (L2EP). A ce titre, je tiens à remercier chaleureusement et en premier lieu les trois personnes sans lesquelles cette thèse n’aurait pu aboutir :

Le professeur Stéphane CLENET, mon Directeur de Thèse, qui a su orienter les grandes lignes de ces travaux, et ce jusqu’à leur terme. Merci Stéphane pour ta patience, ton sens de l’écoute et tes encouragements qui m’ont beaucoup aidé.

Le Maître de Conférences Jean-Frédéric CHARPENTIER, mon encadrant de proximité, qui a initié ces travaux et m’a assuré des conditions de travail optimales. Merci Jean-Frédéric pour toutes ces discussions, souvent animées, qui ont permis de faire avancer les éléments clefs de cette thèse.

Le Professeur Eric SEMAIL, mon second encadrant, qui a toujours émis des remarques et conseils extrêmement pertinents. Merci Eric pour ton sens développé de la pédagogie qui rend accessibles les sujets les plus complexes.

Je tiens également à remercier l’ensemble des membres de mon jury de thèse :

Monsieur Mohamed BENBOUZID, Professeur à l’IUT de Brest, pour m’avoir fait l’honneur de présider le jury de thèse et dont j’apprécie la grande gentillesse.

Monsieur Hamid BEN AHMED, Maître de conférences à l’ENS Cachan, premier rapporteur de cette thèse. J’ai notamment beaucoup apprécié les riches échanges que nous avons eus au cours de la phase de relecture. Monsieur Maxime DUBOIS, Professeur à l’Université de Laval au Québec, second rapporteur de cette thèse. Merci pour avoir traversé l’Atlantique afin d’apporter un point de vue international sur ces travaux.

Messieurs Jean-Baptiste LEROUX, Enseignant Chercheur à l’ENSIETA, et Frédéric HAUVILLE, Maître de Conférences à l’Ecole Navale, ayant apporté leurs jugements critiques et constructifs dans le domaine de l’hydrodynamique. Un merci tout particulier à Frédéric qui, tout au long de cette thèse, a été à chaque fois très disponible pour répondre à mes interrogations dans le domaine des hélices et des navires.

Enfin Monsieur Paul LETELLIER, Ingénieur chez Jeumont Electric, pour avoir accepté l’invitation qui lui a été faite. Merci pour votre indispensable point de vue d’industriel derrière lequel réside une très riche expérience de concepteur de machines électriques.

Je n’oublie pas les personnes que j’ai eues l’occasion de côtoyer lors de mon parcours d’enseignement et recherche à l’Ecole Navale :

En premier lieu, les personnels du Secrétariat (Magalie, Elise, Marie, Christine), de l’Informatique, de la Bibliothèque, de la Comptabilité, des Achats et du Service des Etudes et Fabrication. Vous êtes rarement sous les feux des projecteurs mais nous savons tous comme vous êtes indispensables au bon fonctionnement de cette noble institution. Je tiens à remercier sincèrement Pierre-Loïc LE GUET, Ingénieur DGA, qui a su m’apporter de nombreux conseils issus de sa riche expérience de terrain.

Un grand merci à l’ensemble des enseignants chercheurs de l’IRENav, toute spécialité confondue, pour leur sympathique accueil, en particulier les différents membres du groupe Mécanique et Energétique en Environnement Naval (M2EN) qui m’ont tous aidé, chacun à leur façon, dans le cheminement de mes idées : Jacques-André ASTOLFI, Céline GABILLET, Thomas DAMAY, Patrick BOT, Jean-Yves BILLARD et François DENISET.

(5)

Je remercie par ailleurs les différents collègues électrotechniciens que j’ai eu l’occasion de côtoyer à l’IRENav : Javier RIOS QUESADA, Joël LE GALL, Gerald SIX, Fatiha MEKRI et Damien VERBEKE. Un merci tout particulier à Franck SCUILLER, Ingénieur Docteur, dont l’immense potentiel scientifique m’a impressionné.

Un merci chaleureux à tous les doctorants de l’IRENav pour leur simplicité et leur bonne humeur. Essayez de conserver cette fraicheur d’esprit le plus longtemps possible : attention, ça n’est pas toujours aussi simple qu’il y paraît. Une pensée particulière à Thomas BRETEAU et Rachel JAOUEN avec lesquels j’ai partagé quelques temps les bureaux respectifs.

Je tiens à remercier les sociétés DCNs et Jeumont Electric pour la collaboration que nous avons pu initier au cours de cette thèse dans le cadre de la conception d’une maquette expérimentale Rim Driven de petite puissance. Ainsi, grâce aux efforts de tous, des essais en bassin comme en mer pourront être menés dès 2011, ce qui constitue une grande satisfaction.

Finalement, je souhaite remercier l’ensemble des membres de ma famille pour m’avoir soutenu dans cette grande aventure, même si, j’en suis bien conscient, ils n’ont pas toujours bien compris ma démarche.

Mes parents et beaux-parents, ma sœur et sa famille, mes grands-mères et ma tante.

J’embrasse affectueusement mes deux petits monstres que j’adore, Marie-Lou et Jean-Loup, qui ont bien fait comprendre à leur papa qu’ils avaient besoin de lui, notamment pendant la phase de rédaction.

En dernier lieu, mes pensées se tournent très naturellement vers mon indispensable moitié, ma chère épouse Sophie, toujours pleine de ressources et qui a fait preuve de beaucoup de courage pour supporter tout cela…

(6)

RÉSUMÉ

L’objet des présents travaux est d’étudier, à la lumière d’une modélisation multi-physique, une association hélice / machine électrique innovante où la machine synchrone à aimants permanents et à flux radial est déportée en périphérie d’hélice. Cette technologie dite « Rim Driven » est envisagée pour la propulsion comme pour la récupération de l’énergie cinétique des courants. Dans la continuité d’une étude bibliographique exhaustive, il nous apparait essentiel de chercher à cerner plus finement les spécificités et les domaines d’application potentiels de telles structures. Un outil analytique de pré dimensionnement systématique robuste, rapide et de bonne précision est ainsi développé. Une approche multi-physique est privilégiée afin d’englober l’ensemble des phénomènes susceptibles d’influencer les performances globales du système. Elle fait intervenir des modèles d’ordre électromagnétique, thermique et hydrodynamique. Certains sont spécifiquement développés pour la structure Rim Driven qui présente quelques particularités intéressantes telles qu’une longueur axiale courte ou un entrefer épais et immergé. Les hypothèses conditionnant leur validité sont par ailleurs discutées. Plusieurs cahiers des charges sont ensuite étudiés : les performances et conditions de fonctionnement pour ces différentes applications sont mises en évidence et analysées. La structure Rim Driven est par ailleurs comparée à une structure de référence en nacelle de type POD. Finalement, c’est l’idée même d’un modèle multi-physique couplé qui est analysée et pour laquelle nous cherchons à appréhender la pertinence par rapport à une approche séquentielle plus classique. Les résultats obtenus révèlent que, dans un certain nombre de cas, une telle approche peut être pertinente. En dernier lieu, la conception et la fabrication d’une petite maquette développée en parallèle de la présente étude est décrite dans la perspective d’essais en bassin au cours de l’année 2011.

(7)

(8)

TABLE DES MATIÈRES

0 INTRODUCTION... 1

1 ÉTAT DE L’ART ET MISE EN ÉVIDENCE D’UNE PROBLÉMATIQUE ... 5

1.1 Ensembles hélice / machine électrique dédiés à la propulsion navale ... 6

1.1.1 La propulsion navale : généralités et technologies traditionnelles... 6

1.1.2 La technologie à entraînement circonférentiel « Rim Driven » ... 27

1.1.3 Conclusion ... 42

1.2 Ensembles hélice / machine électrique dédiés à la génération d’électricité ... 44

1.2.1 L’énergie de l’eau : généralités ... 44

1.2.2 Les technologies hélice / machine électrique... 49

1.2.3 Conclusion ... 54

2 MODÉLISATION MULTI PHYSIQUE D’UN ENSEMBLE HÉLICE / MACHINE A AIMANTS PERMANENTS ET ENTREFER IMMERGÉ... 57

2.1 Introduction... 58

2.1.1 Principe et caractère multi-physique de la modélisation ... 58

2.1.2 Structure et interaction des modèles... 60

2.2 Modélisation hydrodynamique... 61

2.2.1 Introduction... 61

2.2.2 Principe de fonctionnement d’une hélice de propulsion... 61

2.2.3 Principe de fonctionnement d’une hélice d’hydrolienne ... 63

2.2.4 Modélisation d’une hélice de propulsion à partir d’abaques ... 65

2.2.5 Modélisation d’une hélice d’hydrolienne à partir d’une discrétisation des pâles : méthode « BEM »... 70

2.2.6 Modélisation du navire - cas de la propulsion... 77

2.2.7 Modélisation des courants de marée - cas des hydroliennes ... 78

2.2.8 Prise en compte des effets visqueux dans un entrefer immergé... 79

2.3 Modélisation électromagnétique... 82

2.3.1 Introduction... 82

2.3.2 Modèle de base ... 84

2.3.3 Contraintes de dimensionnement... 87

2.3.4 Structure du modèle ... 90

2.3.5 Limites du modèle et adaptation aux spécificités des machines RD... 91

2.4 Modélisation thermique ... 105

2.4.1 Principe... 105

2.4.2 Rappels sur les transferts thermiques... 106

2.4.3 Schémas en π... 107

2.4.4 Calcul des résistances thermiques ... 109

2.4.5 Quantification des phénomènes et prise en compte des échanges encoche/dent ... 113

2.4.6 Principaux paramètres influençant l’élévation de température... 116

3 CONCEPTION MULTI PHYSIQUE D’ENSEMBLES HÉLICE / MACHINE A AIMANTS PERMANENTS ÉTUDES DE CAS 119 3.1 Introduction... 120

3.1.1 Une approche multi-physique... 120

3.1.2 Recherche d’une solution optimale ... 121

3.2 Dimensionnement de propulseurs... 122

3.2.1 Cahiers des charges... 122

3.2.2 Hélices considérées... 124

3.2.3 Entrefers immergé et non immergé... 124

3.2.4 Adaptation du modèle à une structure POD ... 125

3.2.5 Propulseur à entrefer non immergé de moyenne puissance : optimisation du rendement global par une approche séquentielle et tendances de dimensionnement ... 126

(9)

3.2.6 Propulseur à entrefer non immergé de forte puissance : optimisation du rendement global par une approche

séquentielle puis couplée... 134

3.2.7 Propulseur à entrefer non immergé de forte puissance : optimisation de la masse tournante par une approche séquentielle puis couplée... 141

3.2.8 Propulseur à entrefer non immergé de petite puissance : optimisation de la masse tournante par une approche séquentielle puis couplée... 150

3.2.9 Propulseur RD à entrefer immergé de forte puissance : optimisation du rendement. ... 154

3.3 Dimensionnement d’hydroliennes et hydro-générateurs ... 159

3.3.1 Cahiers des charges étudiés ... 159

3.3.2 Hélices considérées : profils, lois de vrillage et de corde... 161

3.3.3 Entrefers immergé et non immergé... 162

3.3.4 Effets électromagnétiques d’extrémité... 163

3.3.5 Hydro générateur RD de petit diamètre : optimisation du rendement global par une approche séquentielle puis couplée. ... 164

3.3.6 Hydrolienne RD de grand diamètre : optimisation du rendement global par une approche séquentielle puis couplée. ... 176

3.4 Conception et fabrication d’un prototype RD à entrefer immergé... 193

3.4.1 Similitudes ... 193

3.4.2 Conception d’une maquette ... 196

3.4.3 Solution retenue et débuts de fabrication ... 199

3.4.4 Perspectives... 201

4 CONCLUSION ... 203

5 ANNEXES... 207

A. Coefficients αlm et γlm d’une hélice carénée de la série Ka ... 209

B. Principe de recherche des coefficients d’induction a(r) et b(r)... 211

C. Evolution des coefficients de portance et traînée d’un profil NACA 0018 en fonction de l’angle d’attaque et du nombre de Reynolds local... 213

D. Equations supplémentaires associées au modèle électromagnétique ... 215

E. Modélisation thermique 2D : système matriciel ... 219

F. Constantes physiques de l’air et de l’eau ... 221

(10)

LISTE DES FIGURES

Figure 1.1.1.A : Puissance propulsive en fonction de la vitesse... 8

Figure 1.1.1.B : Roue à aube d’après le brevet de C.F. Boorman (1911) et hélice de propulsion à 1 spire sur le principe de la vis d’Archimède d’après le brevet de F. Petit Smith (1836). ... 9

Figure 1.1.1.C : Design d’hélices étudiées au cours du 19ème siècle [Car01] ... 9

Figure 1.1.1.D : Forme générale (à gauche) et section d’une pale (à droite), d’après [Auc01] ... 10

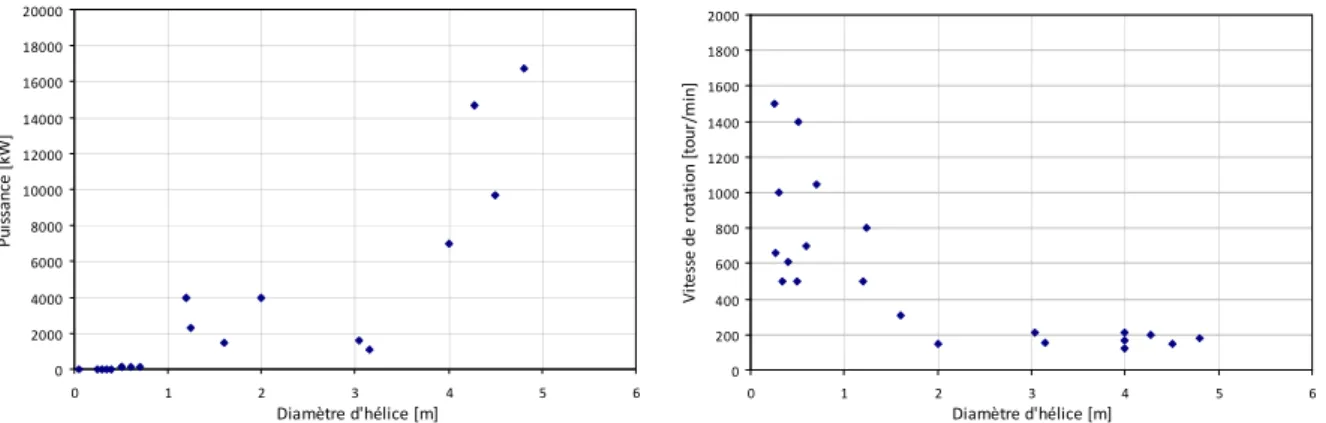

Figure 1.1.1.E : Evolution de la puissance et de la vitesse de rotation des hélices en fonction de leur diamètre. ... 11
