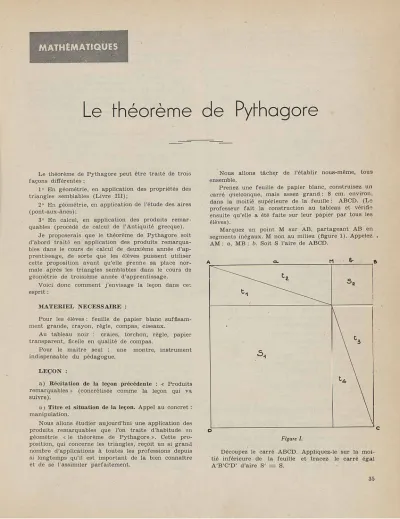

Le th é orè m e d e Pyïh a g ore
Le théorème de Pythagore peut être traité de trois façons différentes :
1° En géométrie, en application des propriétés des triangles semblables (Livre III);
2° En géométrie, en application de l'étude des aires (pont-aux-ânes) ;
3° E n calcul, en application des produits remar-quables (procédé de calcul de l'Antiquité grecque).
Je proposerais que le théorème de Pythagore soit d'abord traité en application des produits remarqua-bles dans le cours de calcul de deuxième année d'ap-prentissage, de sorte que les élèves puissent utiliser cette proposition avant qu'elle prenne sa place nor-male après les triangles semblables dans le cours de géométrie de troisième année d'apprentissage.
Voici donc comment j'envisage la leçon dans cet esprit :
MATERIEL NECESSAIRE :
Pour les élèves : feuille de papier blanc suffisam-ment grande, crayon, règle, compas, ciseaux.
Au tableau noir : craies, torchon, règle, papier transparent, ficelle en qualité de compas.
Pour le maitre seul : une montre, instrument indispensable du pédagogue.
LEÇON :
a) Récitation de la leçon précédente : « Produits remarquables » (concrétisée comme la leçon qui va suivre).
u) Titre et situation de la leçon. Appel au concret : manipulation.
Nous allons étudier aujourd'hui une application des produits remarquables que l'on t r a i t e d'habitude en géométrie « le théorème de P y t h a g o r e ». Cette pro-position, qui concerne les triangles, reçoit un si g r a nd nombre d'applications à toutes les professions depuis si longtemps qu'il est important de la bien connaître et de se l'assimiler parfaitement.
Nous allons tâcher de l'établir nous-même, tous ensemble.
Prenez une feuille de papier blanc, construisez un carré quelconque, mais assez g r a n d : 8 cm. environ, dans la moitié supérieure de la feuille : ABCD. (Le professeur f a i t la construction au tableau et vérifie ensuite qu'elle a été faite sur leur papier par tous les élèves).
Marquez un point M sur AB, p a r t a g e a n t AB en segments inégaux. M non au milieu (figure 1). Appelez AM : a, MB : b. Soit S l'aire de ABCD.
D
Figure I.
Découpez le carré ABCD. Appliquez-le sur la moi-tié inférieure de la feuille et tracez le carré égal A'B'C'D' d'aire S' = S.
(Au tableau noir, on prend le calque de ABCD et on le reporte en A'B'C'D'). Le point M vient en M'. Effectuez sur vos carrés les constructions que j'effec-tue moi-même au tableau noir. (Figure II.)
Rappelez -vous notre dernière leçon '. Qu'avons-nous dans le carré de la figure 1 ?
(Les élèves répondent) :
— Deux carrés : l'un de côté a, d'aire St = a-,
l'autre de côté b, d'aire S, r = b\ et quatre triangles rectangles d'aires tu t2, t3, 14J réunis en deux
rectan-gles d'aire a X b chacun.
Donc : S = " SI + S2 + tt + f2 + t3 + tt (1).
Regardez la figure II. Qu'avons-nous dans le carré A'B'C'D' qui est aussi d'aire S ?
(Les élèves doivent répondre) :
Quatre triangles d'aires t\; t\; t'B; t\ et une sur-face d'aire S. et on a :
S = S3 + t\ + t\_ + t\ + t\ (2).
Découpez la figure II ; avec les triangles t\, t',, t'„ t\, couvrez les triangles tu t„ tz, t4.
Est-ce possible ?
(Les élèves doivent répondre) : — Oui.
— Pourquoi ?
(Revenir au deuxième cas d'égalité des triangles quelconques.)
— Qu'en concluez-vous ? Voyez-vous une relation entre les aires restantes S^ S2, S3 ?
(Insister, recommencer si nécessaire les gestes de la superposition jusqu'à ce que l'équivalence S3 = S ^ S ,
soit manifestement apparue à tous.)
Comparez (1) et (2). On simplifie au tableau noir où : S3 — Sj + S, (3).
(Il s'agit d'amener m a i n t e n a n t tous les élèves à comprendre ce que représente S3.)
Regardez la figure S3. Mesurez les côtés, mesurez
les angles. Qu'est-ce que S3 ?
(Tous les élèves doivent répondre) : — C'est un carré.
— Pourquoi ? Quel est son côté ?
(Montrer que les angles sont égaux parce qu'ils ont des suppléments égaux; que les côtés c sont égaux comme hypoténuses de triangles rectangles égaux. On peut opérer ces démonstrations à l'aide du calque dont on s'est servi au tableau noir.
Conclusion. — La relation (3) : S3 r = St + S,, peut
donc s'énoncer :
« Le carré construit sur l'hypoténuse (S3 sur c) d'un triangle rectangle est égal à la somme des carrés cons-truits sur les deux autres côtés (Sj sur a, S2 sur b). »
Ceci est l'énoncé du théorème de Pythagore. c) Passage à l'abstraction.
La figure I a été étudiée pendant la leçon précé-dente et sa décomposition en carrés et rectangles a donné :
1° S = (a + by = a2 + b2 + 2 ab.
La figure II se décompose en un carré S3 de côté c,
ainsi que nous l'avons vu et en quatre triangles rec-ab
tangles d'aires :
(Faire établir ceci par un élève au tableau noir avec la collaboration de la classe) donc :
(ab)
2° S = c2 + 4 — c2 + 2 ab
(La comparaison vous conduit, même avec les élèves médiocres, à la formule (3°).
Conclusion. — c- = a2 + b- (3°).
Ecrivez la formule et dessinez, à côté, un triangle rectangle (C = 1 droit) sur lequel vous marquerez a, b, c. (Faire la figure au tableau).
Cette relation est la traduction par une formule du théorème de Pythagore.
d) Applications et observations générales. 1° Ce théorème est très anciennement connu. On lui a donné le nom d'un philosophe mathématicien de l'Antiquité grecque (inutile de préciser les dates) qui l'a démontré mais ne l'a pas découvert. Il l'apprit, en effet, lui-même des géomètres égyptiens chargés de redistribuer les terres après chaque inondation du Nil. Les a r p e n t e u r s des pharaon s appliquaient cette pro-priété pour mener des perpendiculaires au rivage avec des cordes à trois, quatre, cinq intervalles séparés p a r des nœuds. Ils construisaient ainsi des triangles rec-tangles :
52 = 25 ; 42 + 32 = 16 + 9 = 25.
2° Applications professionnelles et exercices. (Le professeur peut les choisir sur les livres). Arithmétique et Géométrie, par CLUZEL (Editions
Fou-cher). N° 6, p. 139 — 20, p. 140 — 20 et 22. p. 146. Les Calculs industriels aux C.A.P., par BASQUIN 'et
CLUZEL ( E . F o u c h e r ) . 36
Géométrie (2» partie) par CLUZEL et ROBERT (Collec-tion de l'Enseignement Technique de la Librairie Delagrave). N° 145, p. 50.
Cours de Géométrie. - PHILIPPE et FROUMENTY. Biblio-thèque de l'Enseignement Technique. N° 24, p. 373, tome II.
3° La leçon suivante portera sur des applications géométriques du théorème de P y t h a g o r e aux carrés, triangles équilatéraux, relations entre corde, flèche et rayon; côté, rayon et apothème.
4° Construire l'équerre de corde dite équerre des Egyptiens, dont les côtés ont des longueurs propor-tionnelles respectivement aux nombres 3, 4 et 5; l'uti-liser sur le terrain.
Nota. — 1° Sur le cahier de l'élève a p p a r a î t r o n t : la figure I, la figure II reconstituée par collage, le texte du théorème, la formule et le triangle qui l'ac-compagne.
2° Comme application, on peut donner encore : le
calcul de la vraie distance de deux points étant don-nées la distance de leurs projections horizontales et la différence de leurs- cotes (épures de descriptive, lec-ture d'une carte d ' E t a t - m a j o r ) ; il f a u d r a réserver le calcul de l'impédance :
^ E H «.î L2
au cours de deuxième année des électriciens.
3° On n'oubliera pas dans tous ces exercices que l'extraction classique d'une racine carrée n'est pas au programme actuel de calcul; il f a u d r a donc se servir d'une table des carrés et des racines carrées des nom-bres entiers (p. 207, 208, Arithmétique et Géométrie,
d e CLUZEL).
M. ABBES
Inspecteur de l'Enseignement technique, Directeur technique à l'Institut de Psychologie et de Pédagogie
de l'Université de Lyon.
