CES de CARA,ldAN Prof. : Mme XERRI
20
C

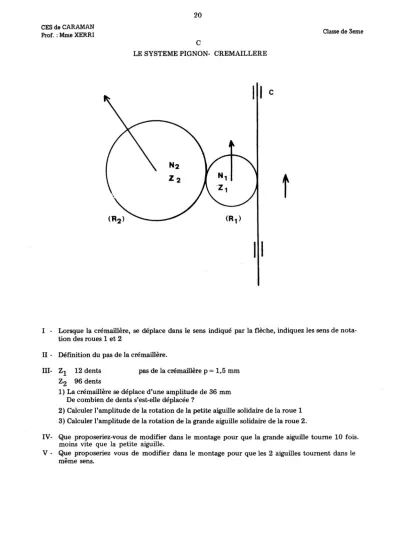

LE SYSTEME PIGNON- CREMAILLERE
Il
Classe de 3eme
t
1 - Lorsque la crémaillère, se déplace dans le sens indiqué par la flèche, indiquez les sens de nota-tion des roues 1 et 2
II - Définition du pas de la crémaillère. 111- Z1 12 dents
Z2 96 dents
pas de la crémaillère p
=
1,5 mm 1) La crémaillère se déplace d'une amplitude de 36 mmDe combien de dents s'est-elle déplacée?
2) Calculer l'amplitude de la rotation de la petite aiguille solidaire de la roue 1 3) Calculer l'amplitude de la rotation de la grande aiguille solidaire de la roue 2.
IV- Que proposeriez-vous de modifier dans le montage pour que la grande aiguille tourne 10 fois. moins vite que la petite aiguille.
V - Que proposeriez vous de modifier dans le montage pour que les 2 aiguilles tournent dans le même sens.
