Environnement de développement
ContrACT:
Tutoriel
Auteur : Robin Passama
email : passama@lirmm.fr
Rapport LIRMM n°: RR-10026
1) Introduction
Ce document fournit à l'utilisateur de la méthodologie ContrACT une explication détaillée de l'utilisation de l'environnement de développement associé à la méthodologie. Les questions relatives à l'élaboration de la méthodologie, aussi bien pour ses aspect conceptuels que logiciels, trouvent leur réponses dans le document dédié à cet effet.
Ce document est décomposé en plusieurs sections. La section suivante rappelle les concepts de bases détaillée dans le document de conception de la méthodologie, nécessaires à la compréhension du présent document. La section 3 fournit une présentation générale de l'outil. La section 4 présente la façon d'éditer une architecture de contrôle ContrACT dans l'environnement de développement. La section 5 détaille le processus de génération de code à partir de la description architecturale et présente également les différentes possibilités de personnalisation du code. Enfin la section 6 conclu ce document, la section 7 répertorie les références utilisées dans ce document et la section 8 contient la description de l'exemple utilisé tout au long de ce document.
2) Concepts de bases
Une architecture de contrôle ContrACT est « construite » à partir d'entité logicielles appelées modules. Un module (cf. fig.1) est une entité logicielle qui interagit avec d'autres modules à travers son interface, son comportement interne n'étant pas directement accessible ou modifiable depuis l'extérieur du module.
Un module possède comme caractéristiques principales (cf. fig.1) :
• Un port de requête, c'est-à-dire un point d'entrée de messages qui permettent à d'autres modules de contrôler son activité (démarrage, arrêt) et sa configuration (fixation d'un paramètre, abonnement de ses flux).
• Un ensemble de ports de paramètres, c'est-à-dire un ensemble de points d'entrée qui permettent à d'autres modules de fixer la valeur d'un de ses paramètres « publics ».
• Un ensemble de ports d'entrée de données, qui correspondent chacun à un flux de données entrant dans le module. Ces ports peuvent être connectés à des ports de sortie de données d'autres modules.
• Un ensemble de ports de sortie de données, qui correspondent chacun à un flux de données sortant du (générés par) module. Ces ports peuvent être connectés à des ports d'entrée de données d'autres modules.
• Un ensemble de ports d'entrée d'événements, qui correspondent chacun à un flux de d'événements entrant dans le module. Ces ports peuvent être connectés à des ports de sortie de d'événements d'autres modules.
• Un ensemble de ports de sortie de d'événements, qui correspondent chacun à un flux de d'événements sortant du (générés par) module. Ces ports peuvent être connectés à des ports d'entrée d'événements d'autres modules.
Figure 1 : Modèle de module
Excepté le port de requête qui est le point d'entrée global du module tous les autres ports sont associé à une donnée qui elle même respecte un type de donnée. Les différences entre les types de ports présentés sont les suivantes:
• Le port de requête, les ports de paramètres et les ports d'entrée d'événements sont des ports déclencheurs, ce qui signifie que l'arrivée d'un message va potentiellement engendrer une réaction du module.
• Par opposition, les ports d'entrée de données sont non déclencheurs, l'arrivée d'un message (i.e. une donnée) n'engendrera pas de réaction de la part du module. Une fois activé par ailleurs, le module pourra seulement venir lire son port d'entrée de donnée pour savoir s'il contient une donnée.
• Les ports de sortie de données (respectivement d'événement) ne peuvent générer des données que vers les ports d'entrées (respectivement d'événement) auxquels ils sont connectés. C'est le comportement interne du module qui décide quand produire des données et des événements en mettant à jour les données associés aux ports de sortie correspondant. Le comportement interne du module n'a pas connaissance des modules vers lesquels ces données et événements produits seront acheminés.
• Les ports d'entrée/sortie de données/événements peuvent être connectés soit par le comportement interne du module qui aurait alors une connaissance particulière de ses relations avec les autres modules, soit plus couramment par un module tier. Ainsi sont créés
des flux d'événement et de données au sein du système.
• La connexion et la déconnexion des ports d'entrée/sortie de données/événements des modules se fait sur demande au module producteur (celui qui produit la donnée ou l'événement) via des requêtes de configuration. Ainsi l'ensemble des connexions au sein de l'architecture logicielle sont dynamiques (i.e. susceptibles de changer durant l'exécution). • Les connexions entre ports de données sont continues (il faut un désabonnement explicite
auprès du module producteur pour que le flux doit interrompu) et cycliques (un module reçoit les données produites que toutes les x activations du module producteur, avec x compris entre 1 et l'infini).
• Les connexions entre ports d'événements sont soit continues, soit éphémères (le désabonnement du consommateur se fait dès lors que l'événement a été produit et diffusé). • Les ports de sortie de données (respectivement événements) peuvent être connectés à un
nombre quelconque de ports d'entrée de données (respectivement événements), mais un port d'entrée de données (respectivement événements) ne peut être connecté qu'à un seul port de sortie de données (respectivement événements).
• Les ports de paramètres servent à recevoir des données correspondant aux nouvelles valeurs des paramètres modifiés. Il n'y a pas de notion de flux et de connexion pour les ports de paramètre, ils sont donc utilisables uniquement dans une relation un-à-un de type appel de procédure entre deux modules.
Un module est implémenté comme une tâche temps-réel, c'est-à-dire l'équivalent d'un processus pour un système d'exploitation temps-réel avec ordonnancement à priorités fixes (les priorités ne peuvent changer que sur requête de l'application temps-réel elle-même et non du fait de l'ordonnanceur de l'OS par exemple). Ceci implique qu'une implémentation correcte ne peut se faire que sur un système d'exploitation assumant cette caractéristique, ce qui est le cas de la plupart des systèmes temps-réel existants. En effet, cette caractéristique est essentielle à un fonctionnement conforme à notre spécification d'une architecture conçue suivant la décomposition logicielle proposée. Nous supposons par ailleurs que les modules sont implémentés au sein de l'OS comme des tâches asynchrones, c'est-à-dire qu'elle ne seront pas réveillées périodiquement par l'ordonnanceur de l'OS à la différence de tâches périodiques. Grâce à ces deux caractéristiques nous pouvons (et nous devons) contrôler précisément les moments d'activation des modules (si nécessaire) et leurs relations de préemption. Au final cela nous permet d'avoir un contrôle complet et déterministe du système.
Une architecture de contrôle logicielle générique construite à partir de modules a été définie (cf. figure 2). Elle répartie les modules sur deux couches conceptuelles : la couche décisionnelle et la couche exécutive. Dans la couche décisionnelle on retrouve l'ensemble des superviseurs servant à décomposer le mécanisme de prise de décision du robot. Les superviseurs suivent une relation hiérarchique depuis le superviseur global (unique point d'entrée du système chargé de gérer globalement l'application) jusqu'aux superviseurs locaux les plus proches (en terme de priorité) de la couche exécutive, cette relation hiérarchique déterminant leur niveau de priorité (au sens système d'exploitation et en même temps au sens décisionnel). Ces superviseurs, quel que soit leur niveau hiérarchique, peuvent interagir directement avec les superviseurs hiérarchiquement inférieurs ou avec les modules de la couche exécutive (voir plus loin). Les interactions entre superviseurs sont de deux types : événementielle et par requêtes de configuration (envoi de paramètres). Les interactions événementielles permettent à un module superviseur de notifier le ou
les superviseurs de niveau hiérarchique supérieur de l'occurrence d'un événement qu'il a détecté. Quel que soit son niveau, un superviseur reçoit des paramètres qui correspondent aux objectifs qu'il doit réaliser ou abandonner et produit des paramètres qui correspondent à des sous-objectifs qu'il souhaite voir réaliser ou abandonner. Cette organisation hiérarchique peut notamment servir à la gestion des modes : le superviseur global se charge de la commutation des modes d'autonomie alors que les superviseurs locaux peuvent représenter chacun un mode d'autonomie particulier (e.g. téléopération directe, télé-programmation, autonome, mixte, coopération multi-robots, etc.). Cette vision peut être raffinée autant de fois que nécessaire, par exemple en créant des modes plus ou moins dégradés des modes d'autonomie considérés en rajoutant un niveau hiérarchique de superviseurs locaux. La gestion de la préemption est simple : dès lors qu'un module superviseur est activé (sur réception d'un événement ou d'un paramètre) il préemptera tous les modules superviseurs de niveaux hiérarchiques (et donc de priorités, cf. fig. 4) inférieurs. Ceci se justifie par le fait que les décisions prises à un niveau décisionnel donné sont plus importantes (notamment parce qu'elles peuvent les remettre totalement en cause -i.e. déclencher l'abandon des objectifs) que les décisions prises dans les niveaux inférieurs et doivent dont être plus prioritaires.
Dans la couche exécutive, on retrouve des modules se situant dans deux mondes différents un monde continu (en bas à gauche fig. 2) et un monde événementiel (en bas à droite fig. 2). Pour gérer le monde continu, la décomposition logicielle définit qu'il y a un module ordonnanceur et des modules synchrones, ordonnancés par celui-ci. Rappelons que tous ces modules sont asynchrones au sens système, mais : le module ordonnanceur est pseudo-périodique (génère des timers pour se réveiller périodiquement, si besoin est en fonction du contexte) et les modules synchrones sont activés périodiquement par le module ordonnanceur qui leur envoi des requêtes d'activation (ils sont donc périodiques du point de vue applicatif). L'ordonnanceur est capable de notifier des événements relatifs à des problèmes d'ordonnancement (retard considérés comme critiques) vers les superviseurs. Ces derniers activent le module ordonnanceur en lui demandant d'activer ou de désactiver l'ordonnancement d'un ou plusieurs schémas via l'envoi de paramètres. Les modules synchrones servent à implémenter les algorithmes et les entrée/sorties utilisés pour implanter les lois de commandes, observateurs, ou plus généralement, tout type de boucle de calcul et d'interaction périodique. Ils offrent la possibilité de décomposer à grain fin ces boucles afin de mieux en réutiliser différentes parties dans différents schémas. Ils peuvent donc interagir avec des entrées / sorties et/ou réaliser des calculs à partir de données en entrée et produisant des données en sortie. Pour gérer le monde événementiel, la décomposition définit deux types de modules : des modules d'interaction et des modules temps-restant. Ces modules sont des modules asynchrones, c'est-à-dire non périodiques et donc non-ordonnancés par le module ordonnanceur applicatif. Le principale contrainte sur ces modules synchrones est qu'ils ne peuvent communiquer via des flux de données (i.e. ils n'ont pas de port d'entrée / sortie de donnée). Les modules d'interaction sont utilisés pour implanter des interactions avec des systèmes externes via des entrées / sorties qui ne sont pas temporellement prédictibles. Certains de leurs ports de sortie d'événements sont utilisés par les superviseurs pour se voir notifier des événement considérés comme pertinents et leur ports de paramètres peuvent servir à paramétrer leur exécution « en ligne » et éventuellement à déclencher certaines réactions. Les modules temps restants sont utilisés pour implanter des calculs « longs » que doivent effectués les superviseurs, comme par exemple des planifications de trajectoire, de chemin ou des planification de mission.
Figure 2 : Schéma résumant la décomposition logicielle proposée
Des explications détaillées sur l'architecture génériques sont fournies dans le document
[Passama 2010]. L'outil logiciel qui permet de créer des architectures de contrôle logicielles suivant
3) Vue globale sur l'outil
L'environnement de développement ContrACT permet de créer des projets d'architecture de contrôle, chaque projet correspondant à une architecture de contrôle liée à une application robotique particulière. Dans l'outil un projet est structuré en deux sous-dossiers. Un dossier contenant le code source, c'est-à-dire les fichiers écrits dans le langage dédié, et l'autre dossier contenant le code généré, c'est-à-dire des fichiers source et d'entête C, une arborescence de répertoires et des fichiers de compilation (Makefile), comme présenté dans la figure 3.
Tous les fichiers sources écrit dans le langage dédié Cactal (pour ContrACT Advanced Language) possèdent la même extension (.contract) mais sont différenciés en fonction de leur contenu:
• les fichiers de définition de type. Ces fichiers contiennent la définition des types de données utilisés dans les échanges entre les modules utilisés dans l'architecture. L'existence des types de données échangés au niveau du langage Cactal se justifie par une volonté de rendre le développement plus fiable en faisant du test de type lors de la connexion des modules: on peut ainsi savoir si des modules échange des données de même type et si ce n'est pas le cas reporter une erreur. A partir de ces types de données, les structures C équivalente et les différentes fonctions servant à leur manipulation dans le middleware sont automatiquement générées. Les fichiers de définition de type peuvent également contenir des déclarations de fonctions que l'utilisateur devra implémenter en C. Nous verrons par la suite comment utiliser ces fonctions.
• Les fichiers de définition d'interface de module fonctionnel. Ces fichiers servent à définir les interfaces et propriétés essentielles des modules dit « fonctionnels », c'est-à-dire les modules contenant les fonctions de base programmées (en C) par l'utilisateur. Chaque fichier correspond donc à l'interface d'un module synchrone ou asynchrone (temps-restant ou d'interaction). Une interface contient le nom du module, la définition de ses ports de paramètres, d'entrée / sortie de données (module synchrone uniquement) ou d'événements (module asynchrone uniquement pour les ports d'entrée d'événements) de façon conforme à la méthodologie. Les modules synchrones possèdent en plus une spécification de leur paramètre de temps d'exécution nominal, utile à l'ordonnanceur. A partir de ces informations des squelettes de code complets des modules fonctionnels sont générés et l'utilisateur n'a plus qu'à remplir les fonctions implémentant leur comportement (initialisation, terminaison, exécution nominale, réaction arrivée de paramètres, réaction aux événements).
•
Les fichiers de définition des schémas. Ces fichiers servent à définir les schémas périodiques ou événementiels utilisés dans l'architecture, c'est-à-dire les assemblages de modules (via leur ports de données pour les schéma périodiques ou d'événement pour les schéma événementiels) et leurs paramétrage, ainsi que, pour les schémas périodiques les propriétés nécessaires à leur ordonnancement (période, délai critique et graphe de précédence). Chaque fichier correspond à un schéma, mais ne génèrera pas de module particulier: il sert à générer du code à plusieurs endroits dans l'architecture logicielle, dans l'ordonnanceur (pour les schémas périodiques) et dans les superviseurs utilisant ces schémas.
Figure 3: Vue globale sur l'organisation d'un projet dans l'outil de développement
• Le fichier de définition de la configuration de l'ordonnanceur. Ce fichier unique permet de répertorier l'ensemble des schémas périodiques et des modules synchrones connus par l'ordonnanceur. Il sert à la globalisation des informations nécessaires à la génération du module ordonnanceur.
• Les fichiers de définition des superviseurs. Chaque fichier correspondant à la définition d'un module superviseur soit : son interface, constituée de ses ports d'événement en entrée et en sortie ; son comportement constitué d'un ensemble de fonctions de supervision définissant l'ensemble des objectifs qu'il est capable de réaliser. L'utilisation du langage Cactal pour décrire les superviseurs est détaillée dans la sous-section suivante. La génération de code utilisera les informations contenues dans un tel fichier pour générer le code complet des modules superviseurs.
Les sections suivantes présentes en détail l'aspect édition et l'aspect génération de code de l'outil. Les questions relatives à la conception de l'outil en lui-même trouvent leurs réponses dans le rapport présentant la méthodologie [Passama 2010].
4) Édition d'une architecture
L'édition d'une architecture de contrôle passe en premier lieu par la création d'un projet. Ce projet est créé de la même manière que n'importe quel projet ECLIPSE en utilisant la commande File > New > Project... et en sélectionnant le type de projet Contract Project (cf. fig 4.) dans la catégorie Contract. Une boite de dialogue demande à l'utilisateur d'entrer le nom du projet et créé ensuite le dossier du projet avec des fichiers. Ces fichiers correspondent à du code source dans le langage Cactal et servent d'exemple pour l'utilisateur:
• datatype.contract est un exemple de fichier de définition de type.
• module1.contract et module2.contract sont des exemple de définition de modules synchrones.
• sched.contract est un fichier exemple d'une configuration de l'ordonnanceur. • schema.contract est un fichier exemple de définition d'un schéma périodique. • supervisor.contract est un fichier exemple de définition d'un superviseur.
Pour créer de nouveaux fichiers, il faut simplement créer un nouveau fichier via ECLIPSE (File > New > File) et lui associer l'extension .contract. Dans les sous-sections suivantes nous détaillons chaque types de définition possible dans l'outil.
4.1) Définition de type de données et de prototypes
Les fichiers de définitions de données servent à décrire les types de données échangés entre les modules de l'architecture, à travers les ports de données, d'événements ou de paramètres. Ces fichiers peuvent également contenir la déclaration de prototypes de fonctions qui pourront être utilisées au niveau des superviseurs. Voici un exemple de code d'un fichier de déclaration de type:
//example datatype definition file
datatype TypeA {float i = 0.0, float j =0.0, float k=0.0}; datatype TypeB {TypeA coord = {1.0,1.0,1.0}, int frfrrrf=1}; datatype TypeC {string message, int messagetype=0, TypeA value }; datatype TypeD {string dataname, int datavalue};
datatype TypeE {TypeC message, TypeD data_ }; datatype TypeF {int fufu, int juju};
//example function prototypes
function bool testit(string arg1, TypeA arg2);
function void doit(string argfirst, float argsecond);
Exemple 1 : code de déclaration de types de donnée
Dans cet exemple, l'utilisateur déclare des types de données nommés TypeA, TypeB, etc. Ces types de données sont construit à partir de types primitifs (actuellement int, float et string sont disponibles) et/ou à partir de type construits préalablement définis. Ces derniers peuvent être soit défini dans le même fichier (exemple TypeB défini à partir de TypeA), soit défini dans un autre fichier de définition de type qui aura été importé en utilisant le mot-clef import en début de fichier:
import"othertypes.contract";
Comme le montre l'exemple de code précédent les variables internes d'un type de données peuvent être initialisées en utilisant l'opérateur =. Les variables de types primitifs peuvent être initialisées via l'utilisation de valeur correspondantes (une valeur entière pour un int, une valeur réelle pour un float et une chaine de caractère entre guillemet pour une string). Les variables de type construit peuvent être initialisées via l'utilisation de valeur « structurées » (utilisant les accolades {} pour délimiter la structure). Une vérification des valeurs a lieu au regard du type de la variable pour déterminer si la valeur est conforme au type et l'outil reportera dans sa fenêtre Problems les erreurs de type rencontrées. Notons qu'une variable non initialisée prendra la valeur par défaut de son type: 0 pour les int, 0.0 pour les float et la chaine vide pour les string, la valeur par défaut définie dans le type de donnée structuré pour les types définis par l'utilisateur. Dans le code présenté ci-dessus, on voit que la variable coord de type TypeA voit l'ensemble de ses champs internes initialisés par l'utilisateur, alors que la variable message de TypeC prend la valeur par défaut associée à son type soit la chaine vide.
Notons que pour le type de donnée string, la taille maximale est de 256 cractères.
Dans l'exemple on voit que deux prototypes de fonctions sont définies, qui correspondent aux deux cas possibles :
• Les fonctions de calcul et d'affectation (retournant void) sont utilisées par les superviseurs pour effectuer des calcul et/ou faire des affectations directement au niveau des superviseurs.
• Les fonctions de test (retournant bool) sont utilisées par les superviseurs pour effectuer des tests sur des données au moment de la réception d'événements.
Ces fonctions doivent recevoir une implémentation en C après que le prototype de fonction C correspondant ait été généré.
L'utilisateur peut définir autant de fichiers de définition de type de données qu'il le souhaite. Une fois ceci fait, il peut utiliser ces définitions pour la description des modules.
4.2) Définition d'un module synchrone
L'environnement ContrACT permet, via l'utilisation du langage Cactal, de décrire l'interface des modules utilisés et notamment des modules synchrones, comme le montre l'exemple de code suivant.
//example module definition file
import "datatype.contract"; synchronous module MSC{ parameters{ TypeA param = {2.1,6.98,5.34} :0; } scheduling{ C=1ms; } data flows{ in :0 TypeA in_coordinates;
out :1 TypeB out_coordinates_commmand; }
event flows{
out :1 TypeD failing_data; }
}
Exemple 2 : code de définition d'une interface de module synchrone
Un module synchrone est défini via le mots clef synchronous modules suivi du nom du module. Une contrainte à respecter est que ce nom est créé à partir de trois caractères majuscule exactement. La définition de l'interface du module est précédée d'un ensemble d’import pour importer les définitions des types de données structurés utilisés pour définir le module.
La description de l'interface du module consiste avant tout à spécifier l'ensemble des interactions possibles du module avec le reste de l'architecture au travers de la description de ses différentes ports:
• Ports de paramètres décrits dans le bloc parameters. Chaque paramètre public (i.e. modifiable depuis l'extérieur) du module est décrit par un type , un nom et un index de port de paramètre, dans cet ordre (e.g. TypeA param :0;). Les index de ports de paramètres sont
nécessairement uniques pour l'ensemble des paramètres du module. L'utilisateur peut également définir une initialisation des paramètres (appliquée à l'initialisation du module) qui suit la même syntaxe que pour l'initialisation des variables d'un type de données.
• Ports de données décrits dans le bloc data flows. Chaque port de donnée est décrit syntaxiquement par une direction (in pour un port de réception de donnée en entrée ou out pour un port d'émission de données en sortie du module), un index de port de données, un
type et un nom de variable (e.g. out :1 TypeB out_coordinates_commmand). Les index
de ports de données in (respectivement out) sont nécessairement uniques pour l'ensemble des ports de données in (respectivement out) du module. L'utilisateur peut définir une initialisation des variables associées aux ports de données (appliquée à l'initialisation du module) qui suit la même syntaxe que pour l'initialisation des variables d'un type de données.
• Ports d'événements décrits dans le bloc event flows. Chaque port d'événement est décrit syntaxiquement par une direction ( out est la seule direction autorisée pour les modules synchrones), un index de port de données, un type et un nom de variable (e.g. out :1
TypeD failing_data). Les index de ports d'événements sont nécessairement uniques pour l'ensemble des ports d'événements du module. L'utilisateur peut définir une initialisation des variables associées aux ports d'événements (appliquée à l'initialisation du module) qui suit la même syntaxe que pour l'initialisation des variables d'un type de données.
Notons que l'ensemble des noms des variables définies dans l'interface d'un module sont nécessairement uniques pour tout le module. Notons également que l'ordre de définition des blocs est imposé : parameters, scheduling, data flows, event flows.
Les modules synchrones requièrent également que l'utilisateur fixe leurs propriétés liées à l'ordonnancement. Il s'agit notamment de définir la durée nominale d'exécution des modules. Pour cela il faut fixer le paramètre C définit dans le bloc scheduling. Dans l'exemple C=1ms; .indique
que la durée nominale d'exécution est de une milliseconde par cycle d'exécution. A l'heure actuelle, c'est le seul paramètre qui peut être fixé. Dans les prochaines évolutions de l'outil et du middleware, d'autre paramètres liés à l'ordonnancement seront disponibles pour contrôler de manière différente l'ordonnancement des modules.
4.3) Définition d'un module asynchrone
Un module asynchrone est défini via le mots clef asynchronous modules suivi du nom du module, comme pour les modules synchrones.
//example module definition file
import "datatype.contract"; asynchronous module MAA{
parameters{
TypeA param = {22.12,6.98,897.34} :0; }
event flows{
in :0 string controlevent;
out :0 TypeC message_type_notification; out :1 TypeE received_message;
out :2 string connection_status; }
}
La définition de l'interface d'un module asynchrone suit la même logique et les mêmes contraintes que celle d'un module module synchrone, aux exceptions suivantes près:
• un module asynchrone ne peut pas définir de ports de données (pas de bloc data flows). • un module asynchrone n'étant pas ordonnancé, il ne possède pas de paramètres lié à
l'ordonnancement (pas de bloc scheduling).
• un module asynchrone peut définir des ports d'événements en entrée (in) et en sortie (out). Les index de ports d'événements in (respectivement out) sont nécessairement uniques pour l'ensemble des ports d'événements in (respectivement out) du module.
4.4) Définition d'un schéma périodique
Les schémas servent à définir des assemblages de modules. Les schémas périodiques sont utilisé pour définir des schémas dont les modules contenus ont pour vocation à être ordonnancés, c'est-à-dire un assemblage de module synchrones. Ils permettent par exemple d'implémenter des asservissements, des boucles d'observation ou des boucles de diagnostic, en assemblant les différents modules implémentant le recueil de données perceptives depuis les capteurs, l'application de commandes aux actionneurs ainsi que tous les algorithmes (e.g. traitement du signal, loi de commande, estimateurs, etc.) mis en jeu dans le schéma.
Les schémas périodiques sont déclarés via le mot clef periodic schemasuivit par le nom du schéma (unique pour l'ensemble des schémas définis dans l'architecture) et la liste de ses paramètres, comme le montre l'exemple 4.
Le fichier doit comporter en entête l'ensemble des import nécessaires, c'est-à-dire:
• Les import des fichiers contenant la définition des modules synchrones utilisés dans le schéma.
• Les import des types de données utilisés dans le schéma.
Les noms des paramètres du schéma sont unique pour le schéma et ils peuvent être initialisés comme c'est le cas pour les variables des modules (e.g. consigne = {0.0, 0.0, 0.0}). Chaque fois que le schéma est exécuté, chaque paramètre prendra sa valeur d'initialisation (i.e. par défaut) si l'appel demandant son exécution ne fixe pas de valeur à ce paramètre.
Un schéma périodique déclare un ensemble de blocs qui doivent suivre l'ordre suivant : realtime, modules, scheduling graph, communications.
Le bloc realtime contient l'ensemble des paramètres nécessaires à l'ordonnancement temps-réel du schéma périodique, à savoir:
• sa période de répétition (PERIOD)
son délai critique (CRITICAL_DELAY) qui définit le délai maximal laissé pour que l'ensemble des modules contenus dans le schéma aient terminé leur exécution sur un cycle d'ordonnancement.
import "datatype.contract"; import "smodule1.contract"; import "smodule3.contract"; import "smodule4.contract";
periodic schema schemaCommande1(TypeA consigne = {0.0, 0.0, 0.0}){ realtime{ PERIOD=1s; CRITICAL_DELAY=1s; } modules{ MSA (); MSC (consigne:0); MSD (); } scheduling graph{ MSA -> MSC; MSC -> MSD; } communications{
MSA:0 -> MSC:0 * 1;//data flow communication
MSC:1 -> MSD :2 * 2;//data flow communication
} }
Exemple 4 : code de définition d'un schéma périodique
Le bloc realtime pourra dans le futur contenir des informations additionnelles, notamment en relation avec la politique de réactions aux fautes temps-réel ou de nouveaux paramètres si un un algorithme d'ordonnancement alternatif est possible.
Le bloc modules contient des références vers tous les modules synchrones utilisés dans le schéma. A chaque module, le schéma peut également définir son paramétrage, c'est-à-dire les valeurs fixées pour tout ou partie de ses paramètres appliqués avant l'ordonnancement du schéma. Le paramétrage consiste à fixer une valeur (valeur constante ou issue d'un paramètre du schéma) pour un port de paramètre donné du module concerné (e.g. MSC(consigne:0);). L'exemple de code
ci-dessus défini par exemple que le paramètre de port 0 du module MSC prend la valeur du paramètre consigne du schéma.
Le bloc scheduling graph définit le graphe de précédence du schéma périodique, c'est-à-dire une contrainte sur l'ordre d'exécution des modules sur une période. Ce graphe est un graphe orienté obligatoirement non-cyclique, définit à partir d'un ensemble de règle de précédence entre module (e.g. MSA -> MSC impliquant que le module MSA s'exécute avant le module MSB). Le graphe de précédence. Ce graphe est utilisé par l'ordonnanceur pour produire un ordonnancement correct des modules du schéma.
Le bloc communications définit l'ensemble des liens de communication entre les modules synchrones. Pour un schéma périodique, les liens de communication sont des flux de données uniquement. Un lien de communication décrit la mise en relation d'un port de donnée en sortie d'un module avec un port de donnée en entrée d'un autre module. Par exemple MSA:0 -> MSC:0 * 1
décrit la mise en relation du port producteur (sortie) 0 du module MSA avec le port consommateur (entrée) 0 du module MSC. A chaque lien de communication est associée une périodicité (e.g. « *
1 » pour le lien précédent) qui définit tous les combien de cycles la donnée sera produite par le
producteur vers le consommateur. Pour le lien MSA:0 -> MSC:0 * 1 la donnée sera produite tous
les cycles. Pour le lien MSC:1 -> MSD :2 * 2 la donnée sera produite un cycle sur deux, etc.
4.5) Définition d'un schéma événementiel
Les schémas événementiels sont utilisés pour décrire des compositions de modules asynchrones interagissant uniquement à travers leurs ports d'événements. Ces modules (dits d'interaction) servent par exemple à interagir avec des systèmes externes via un réseau (e.g. poste opérateur autre robot) ou via des primitives système ou middleware (e.g. interface graphique, entrée/sorties événementielles comme certains périphériques utilisateur).
Les schémas événementiels sont déclarés via le mot clef event schemasuivit par le nom du schéma (unique pour l'ensemble des schémas périodiques ou événementiels définis dans l'architecture) et la liste de ses paramètres, comme le montre l'exemple 5.
Le fichier doit comporter en entête l'ensemble des import nécessaires, c'est-à-dire:
• Les import des fichiers contenant la définition des modules asynchrones utilisés dans le schéma.
• Les import des types de données utilisés dans le schéma.
import "datatype.contract"; import "amodule1.contract"; import "amodule2.contract";
event schema schemaReceptionMessage(TypeA param = {27.12,0.0,0.04}){ modules{
MAA (param :0); MAB ();
}
communications{
MAA:0 =* MAB:0;//continuous event flow communication
} }
Exemple 5 : code de définition d'un schéma événementiel
Globalement un schéma événementiel possède les mêmes propriétés (paramètres, organisation des blocs) la même structure qu'un schéma périodique hormis les différences suivantes:
• il ne peut pas déclarer de bloc realtime et scheduling graph, puisqu'il n'est pas ordonnancé.
• Les liens de communications sont des flux événementiels et pas des flux de données. Les index des ports référencés correspondent aux index des ports d'événements disponibles. Les flux d'événements ne sont pas décrits de la même manière que les flux de données :
l'utilisateur ne doit plus indiquer la périodicité de production mais le mode de connexion entre les deux couples modules-ports. Le mode « un coup » (symbole => entre les deux couples) indique que la connexion de ports sera interrompue immédiatement (et automatiquement) après notification de l'événement. Le mode « continu » (symbole =* entre les deux couples, cf. exemple 5) indique que la notification se fera tant qu'une déconnexion explicite n'a pas été demandée.
4.6) Définition de la configuration de l'ordonnanceur
Le fichier de configuration de l'ordonnanceur est celui qui contient toutes les informations pour configurer l'ordonnanceur, c'est-à-dire principalement les références vers l'ensemble de modules synchrones et vers l'ensemble de schémas périodiques qu'il est susceptible d'ordonnancer.
La configuration de l'ordonnanceur est déclarée dans un fichier unique, via le mot clef scheduler configuration. comme le montre l'exemple 6.
import "datatype.contract"; import "smodule1.contract"; import "smodule2.contract"; import "smodule3.contract"; import "smodule4.contract"; import "sschema1.contract"; import "sschema2.contract"; scheduler configuration { modules{ MSA; MSB; MSC; MSD; } schemas{ schemaCommande1; schemaCommande2; } }
Exemple 6 : code de configuration de l'ordonnanceur A l'heure actuelle la configuration contient deux blocs:
• le bloc modules contient les références vers tous les modules synchrones connus par l'ordonnanceur et utilisés au sein des schéma périodiques.
• Le bloc schemas contient les références vers tous les schémas périodiques que l'ordonnanceur est capable d'ordonnancer.
Ce fichier sert uniquement à la centralisation des informations nécessaires à la génération du code de l'ordonnanceur.
4.7) Définition d'un superviseur
import "datatype.contract";import "smodule1.contract"; import "smodule2.contract";import "smodule3.contract"; import "smodule4.contract"; import "amodule1.contract"; import "amodule2.contract"; import "sschema1.contract"; import "sschema2.contract"; import "aschema1.contract"; import "sched.contract"; supervisor SUP{ event flows{ in :1 TypeC message_received; in :2 string connection_status; in :3 TypeD failure;
out :1 string failure_message_type; } action(TypeA consigne){ local{ TypeC temp_message; string temp_mess_type; TypeD failure_data;
TypeA temp_consigne = consigne; }
rules{
FIRST:[elapsed=1ms]
subscribe MAA:2 =* :2;subscribe MAA:0 =* :1; activate schema schemaReceptionMessage() [MAA:2<connection_status == "disconnected">] SECOND:[(MAA:2<(connection_status == "disconnected"
& testit("dedede",temp_consigne))>
and started(FIRST){infinite})] subscribe MSC:1=>:3;
activate schema schemaCommande1(consigne = temp_consigne) [MSC:1(failure_data = failure, temp_mess_type = "commutation")] THIRD:[endof(SECOND)]
notify :1(failure_message_type=temp_mess_type) [started(THIRD)]
FOURTH:[endof(SECOND)]
compute doit("1.24",temp_consigne.k);
activate schema schemaCommande2(consigne = temp_consigne) [endof(FIRST)]
RECEPTION:[MAA:0(temp_message=message_received)] parameterize MSC(temp_message.value :0); activate resttime module MAA
[started(RECEPTION)] }
}
//other supervision functions
}
L'environnement logiciel permet de définir à la fois l'interface (i.e. ports d'événements et prototype des fonctions de supervision) et le comportement (i.e. implémentation des fonctions de supervision), comme le montre l'exemple 7. Chaque superviseur est définit dans un fichier séparé via l'utilisation du mot clef supervisor suivit du nom du module, qui est lui-même constitué de tris caractère majuscule exactement (même contrainte que pour les modules). En entête le fichier contient tous les import nécessaires au superviseur, c'est-à-dire les types de données manipulés, les schémas, modules et superviseur utilisés (cf. exemple 7).
L'interface d'un superviseur est définie par:
• Un ensemble de ports d'événements en entrée et en sortie déclarés dans le bloc event
flows, de la même manière que pour les modules asynchrones.
• Un ensemble de fonction de supervision, déclarées à la suite du bloc event flows. Chaque fonction de supervision est définie par un nom unique pour l'ensemble du superviseur et un ensemble (potentiellement vide) de paramètres formels nommés de façon unique et typés. Notons que le nom des paramètres fait partie intégrante de l'interface de la fonction. En effet au moment de l'appel de la fonction, l'appelant peut fixer des valeurs à tout ou partie des paramètres en désignant leur nom. Dans l'exemple 7 on voit que la fonction de supervision action a un seul paramètre formel nommé consigne qui prend la valeur par défaut associé à son type si sa valeur n'a pas été fixée au moment de l'appel. L'utilisateur peut tout comme pour les paramètres des modules et schémas, fixer une valeur d'initialisation à ces paramètres.
L'apport majeur du langage Cactal est de permettre la description complète des comportements des superviseurs via une syntaxe et une sémantique claire. Les détails sur la manière dont est exécuté le comportement des superviseurs est explicité dans [Passama 2010]. Le présent document décrit essentiellement la syntaxe et la sémantique du langage de description des comportements, c'est-à-dire la manière de définir les fonctions de supervision.
L'implémentation d'un fonction de supervision se fait en deux blocs:
• le bloc local définit l'ensemble des variables locales utilisées pour stocker des valeurs « intermédiaires ». Chaque variable locale est définit par un type et un nom unique (i.e. différents des autres variables et paramètres de la fonction, et différents des variables associées aux ports d'événements). Une variable locale peut être initialisée à partir de valeurs constantes ou à partir de valeurs des paramètres (e.g. temp_consigne =consigne) ou une combinaison des deux pour les variables de type structuré.
• Le bloc rules définit l'ensemble des règles qui implémentent effectivement le comportement de la fonction. Ces règles peuvent utiliser uniquement les variables locales de la fonction et pas ses paramètres.
Nous détaillons maintenant la description des règles. Chaque règle est structurée de la manière suivante: label: [précondition] séquence_actions [postcondition].
• Le label est un nom unique pour l'ensemble des règles d'une fonction de supervision qui permet d'identifier la règle.
• La précondition est le test à effectuer pour savoir si une règle inactive doit devenir active. • La postcondition est le test à effectuer pour savoir si une règle active doit devenir inactive.
Les pré et post conditions suivent exactement la même syntaxe.
annuler, si possible) lorsque la règle devient active (respectivement inactive).
Nous détallons maintenant la syntaxe et la sémantique des conditions et des actions primitives. La description des conditions suit syntaxiquement la structure définit par la grammaire BNF simplifiée suivante:
Condition: Clause ('or' Clause)* ;
Clause: Event | '(' Event ('and' Event)+ ')';
Event: RuleEvent | AbsoluteTimeEvent | ModuleEvent;
RuleEvent: 'started''('RuleIndex')' ('{' Persistancedescripion'}')? |
'endof''('RuleIndex')' ('{'Persistancedescripion'}')? |
'duration''(' RuleIndex ')''=' time=Time ('{'Persistancedescripion'}')?;
AbsoluteTimeEvent: 'elapsed''=' Time ('{'Persistancedescripion'}')?;
ModuleEvent: BasicEvent ('<' EventConditions '>')?
('{'Persistancedescripion'}')? ('(' EventExtractions ')')?;
EventConditions: EventClause ('|' EventClause)*;
EventClause: EventCondition | '(' EventCondition ('&' EventCondition)+ ')';
EventCondition: CallArgument ConditionOperator CallArgument| TestFunctionCall;
EventExtractions: VariableExtraction (',' VariableExtraction)*;
Persistancedescripion: Time | 'infinite'; ...
Exemple 8 : extrait simplifié de la BNF du langage Cactal
Chaque condition est constituée d'une disjonction de clause d'événements. La disjonction (OU logique) est déterminée en utilisant le mot clef or entre chaque clause (s'il y a plus d'une seule clause dans la condition, cf. règle Condition fig. 8). Une clause (ET logique) est elle-même une
conjonction d'événements décrite via l'utilisation du mot clef and (s'il y a plus d'un événement dans la clause, cf. règle Clause fig. 8) et entourée de parenthèses si plus d'un événement appartiennent à
la clause (cf. règle Clause fig. 8). Un événement représente l'occurrence d'un phénomène
d’intérêt pour le superviseur, il peut être de différents types (cf. règle Event fig. 8):
• Les événements de module (cf. règle ModuleEvent, fig 8.) correspondent aux événements
produits par d'autres modules (y compris des superviseurs). Un cas spécifique sont les événements produits par le module ordonnanceur, auxquels tous les superviseurs sont automatiquement abonnés.
• Les événements de temps absolu (cf. règle AbsoluteTimeEvent, fig 8.) correspondent à
• Les événements de règle (cf. règle RuleEvent, fig 8.) correspondent à des événements
internes au superviseur qui apparaissent dès lors qu'une règle devient active (started) ou inactive (endof) ou que le temps d'exécution .de cette règle a atteint une quantité donnée (duration). La règle ciblée est identifiée par son label.
A chaque événement peut être associé un temps de persistance (cf. règle
Persistancedescripion, fig. 8) qui peut être infini. Ce temps permet de spécifier la durée pendant
laquelle l'événement, une fois notifié, reste pertinent du point de vue du superviseur. Dès lors qu'une clause multi-événements existe, tous ses événements (sauf éventuellement un seul) doivent définir une durée de persistance, sans quoi la clause ne pourrait jamais être vraie puisqu'il n'existe pas de simultanéité dans un monde purement événementiel.
Un événement de module (ModuleEvent) est défini à partir d'un nom de module suivit d'un
numéro de port (e.g. règle FIRST, événement MAA:2 dans la postcondition, fig. 7). Les événements de modules peuvent se voir associer des opérations supplémentaires:
• un test (cf. règle EventConditions, fig. 8) peut être effectué au moment de la réception de
l'événement pour déterminer si l'événement est significatif ou pas. Si l'événement n'est pas significatif il sera considéré comme « non produit » et ne pourra donc pas être enregistré pour sa persistance. Par exemple l'expression MAA:2<connection_status ==
"disconnected"> définit que l'événement issu du port d'événement en sortie d'index 2 du module MAA sera considéré comme significatif seulement si sa donnée associée (reçue dans la variable associée au port d'événement en entrée d'index 3 du superviseur, à savoir connection_status) satisfait le test (dans l'exemple que la valeur de la string soit
"disconnected"). Le test associé à un événement est décomposé logiquement en une disjonction de clauses d'expression booléennes, via l'utilisation des mots-clef & (ET logique) et | (OU logique) de manière similaire que pour les conditions. Les expressions booléennes atomiques (cf. règle EventCondition, fig. 8) sont construites, soit à partir de l'utilisation
d'opérateurs de bases (ConditionOperator) disponibles sur les types primitifs et les types
structurés (==, =, <=,>=,<,>) sur des variables ou constantes (CallArgument), soit via
l'utilisation de fonctions de tests (TestFunctionCall) définie dans un des fichiers de
définition de type (cf. section 4.1), qui permettent d'implémenter des tests plus complexes. • une extraction (cf. règle EventExtractions) peut-être réalisée au moment ou une clause
devient vraie pour affecter aux variables locales des valeurs extraites des événements constituant la clause. Cette extraction est vue comme une séquence d'extraction de variables (VariableExtraction) qui chacune correspond à l'affectation de la valeur d'une
variable locale (ou un de ses champs si c'est une variable de type structuré) à partir d'une valeur constante, d'une valeur extraite de la donnée associé à l'événement ou d'une combinaison des deux pour affecter une valeur à un type structuré. Par exemple, l'expression
MSC:1(failure_data = failure, temp_mess_type =
"commutation"),de la règle SECOND indique que la variable locale failure_data
voit sa valeur affecté à celle de la variable associée au port d'événement en entrée 3 (à savoir failure) et que la variable locale temp_mess_type voit sa valeur affecté à la valeur
constante "commutation". Le mécanisme d'extraction est essentiel au transfert de données entre les informations perceptives du superviseur (événements) et ses sorties (événements, activation de schémas, etc. - voir plus loin).
Une fois qu'une règle a été rendue active par sa précondition, elle exécute sa séquence d'actions primitives, l'opérateur ; servant à décrire séparer les instruction et à les séquencer (action à gauche de l'opérateur s'exécute avant l'action à sa droite). Si elle est rendue inactive par sa postcondition elle annule (si possible) chaque action de sa séquence dans le même ordre imposé par l'opérateur ;. Les actions primitives existantes sont les suivantes:
• Lancement (activation de règle) ou annulation (désactivation de règle) d'un schéma périodique ou événementiel. , via l'utilisation du mot clef activate schema suivit du nom du schéma considéré et de la liste des paramètres de ce schéma que le superviseur décide d'initialiser. Par exemple, l'expression « activate schema
schemaCommande1(consigne = temp_consigne) » définit l'activation ou l'annulation du schéma périodique de nom schemaCommande1 dont le paramètre consigne voit sa valeur initialisée avec la valeur de la variable locale temp_consigne. Du point de vue du langage il n'y a pas de distinction entre les schémas périodiques et événementiels bien que leur fonctionnement soit fondamentalement différents.
• Paramétrage en ligne d'un module synchrone ou d'un module asynchrone (ne peut être annulé dans le cas de la désactivation de règle), via l'utilisation du mot clef
parameterize suivit du nom du module cible et de la liste des paramètres affectés. L'affectation d'une valeur à un paramètre revient à indiquer la valeur (constante ou variable) à affecter et un index de port de paramètre du module dont le type est concordant. Par exemple, l'expression « parameterize MSC(temp_message.value :0)» définit le paramétrage du paramètre de port 0 du module MSC qui prend la valeur du champ value de la variable locale temp_message.
• Lancement (activation de règle) ou annulation (désactivation de règle) d'une fonction de supervision, via l'utilisation du mot clef activate supervisor suivit du nom du module, du nom de la fonction et (éventuellement) de l'affectation de valeurs aux paramètres de la fonction correspondante. Par exemple, l'expression « activate supervisor
SUP.action(consigne=consigne_courante) » (cf. section 8.1 décrivant l'exemple complet) définit l'activation ou l'annulation de la fonction action du module superviseur SUP dont le paramètre consigne prend la valeur de la variable locale consigne_courante.
• Lancement (activation de règle) ou annulation (désactivation de règle) d'un calcul en parallèle, via l'utilisation des mots clefs activate resttime module ou activate critical module, suivit du nom du module asynchrone concerné. Le calcul en parallèle est supporté par le module concerné qui est ainsi lancé ou arrêté par le superviseur. La différence entre resttime et critical consiste simplement dans la priorité conférée au module : avec resttime le module est exécuté avec la priorité la plus faible
du système ce qui revient à définir le fait qu'il s'exécute en temps restant sans remettre en cause la stabilité des éventuels asservissements (schémas périodiques exécutés), avec
critical le module est exécuté avec une priorité plus haute que tout module synchrone ce qui suppose qu'il effectue un traitement critique qui doit être effectué quitte à remettre en cause la stabilité des éventuels asservissements.
• Exécution d'un appel critique, via l'utilisation du mot clef compute suivit du nom de la fonction de calcul (cf. section 4.1). Cette action revient pour le superviseur a effectuer un appel de fonction local prenant en paramètres certaines de ses variables locales. Par exemple , l'expression « compute doit("1.24",temp_consigne.k)» définit un appel de la fonction doit, l'appel se faisant de la même manière qu'en C. Cette action ne peut être annulée dans le cas de la désactivation de règle puis qu'elle bloque le fonctionnement du superviseur jusqu'à ce quelle se termine. Elle doit donc être utilisée avec précaution, pour effectuer des calculs « rapides », car pendant son exécution le superviseur n'est plus réactif aux événements.
• Abonnement (activation de règle) ou désabonnement (désactivation de règle) à un flux de données d'événements, via l'utilisation du mot clef subscribe. Cette action consiste pour le superviseur à établir une connexion (respectivement à détruire une connexion pour la désactivation de règle) entre un de ses ports d'entrée d'événements et un port de sortie d'événement d'un module de la couche exécutive ou d'un autre module superviseur. Par exemple, «subscribe MAA:2 =* :2» dans la règle FIRST établit une connexion entre le port d'événement en entrée du superviseur d'index 2 avec le port d'événements en sortie d'index 2 du module MAA suivant un mode de diffusion en continu (utilisation de l'opérateur de connexion =*). «subscribe MSC:1=>:3» dans la règle SECOND établit une connexion entre le port d'événement en entrée du superviseur d'index 3 avec le port d'événements en sortie d'index 1 du module MSC suivant un mode de diffusion « un coup » (utilisation de l'opérateur de connexion =>). Tant que le superviseur n'est pas abonné à un événement d'un module, toutes les clauses d'événements (dans les pré ou post conditions) incluant cet événement ne pourront être vraies. Dès que des ports d'événements sont connectés, la variable associé au port d'entrée du superviseur se verra affecter la valeur de la donnée associé à l'événement au moment de sa notification.
• Notification d'un événement, via l’utilisation du mot clef notify. Cette action consiste pour le superviseur à notifier, via un de ses ports de sortie d'événements, l'occurrence d'un événement qu'il a détecté. Par exemple, l'expression « notify : 1(failure_message_type=temp_mess_type) » dans la règle THIRD, spécifie que le superviseur notifie un événement sur son port de sortie d'événement d'index 1. Elle spécifie également que la variable associée à l'événement, à savoir failure_message_type, se voit affectée la valeur de la variable locale temp_mess_type. Cette affectation peut être décomposée en une séquence d'affectations des champs de la variable d'événement. Cette action ne peut être annulée dans le cas d'une désactivation de règle car la notification est instantanée et unique dès lors que la règle devient active.
• L'événement de règle endof ne doit pas être utilisé dans la postcondition de la règle qu'il référence, car il ne pourra jamais être vrai. En effet, puisque la postcondition définit le contexte de désactivation de la règle, elle ne peut se baser sur un événement consécutif à cette désactivation. Exemple incorrect:
REGLEA:[...]actions[endof(REGLEA)].
• De manière symétrique, les événements de règle started et duration ne doivent pas être utilisés dans la précondition de la règle qu'il référence, car il ne pourra jamais être vrai. En effet, puisque la précondition définit le contexte d'activation de la règle, elle ne peut se baser sur un événement consécutif (immédiatement pour started, après une durée pour duration) à cette activation. Exemple incorrect:
REGLEB:[started(REGLEB)]actions[...].
• L'utilisation du temps de persistance pour les événements d'une clause peut être évitée pour un seul événement uniquement appartenant à la clause. Implicitement, cela signifie que cet événement sera nécessairement le dernier notifié au superviseur dans le cas ou la clause devient vraie. En effet, n'ayant pas de temps de persistance, si la clause est fausse après réception de cet événement, alors celui-ci sera « oublié ». De fait, la notification d'un des autres événements de la clause ne pourra être à l'origine de sa validation, puisque l'événement non persistent n'est jamais enregistré mais traité immédiatement puis oublié.
4.8) Conclusion sur l'éditeur
L'éditeur de code du langage Cactal ayant été créé à partir des technologies MDE d'ECLIPSE, il réutilise une grande partie des fonctionnalités existantes dans ECLIPSE pour la manipulation de projets de développement logiciel, dont certaines ont été adaptées au langage. La figure 4 fournit une vue de l'éditeur et de ces fonctionnalités.

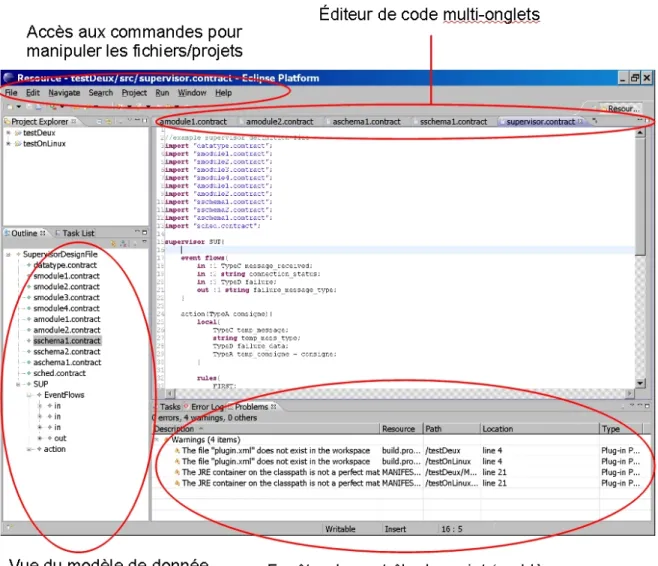

Figure 5: Fonctionnalités de l'éditeur de code
L'éditeur fournit tout d'abord toutes les fonctionnalités de manipulation (via la barre des menus ou des raccourcis clavier) de fichier et de dossiers: annulation des dernières actions utilisateur, création / sauvegarde de fichiers et de projets, etc.. Il fournit un explorateur de projets qui permet de visualiser les ressources de chaque projet de manière claire et un éditeur de code multi-onglet qui permet d'accéder et de naviguer facilement dans les contenus des fichiers de code source. Enfin comme tous les éditeurs ECLIPSE il fournit des vues spécialisées pour : contrôler différents aspects du projet (erreur internes, problèmes rencontrés - notamment les erreurs syntaxique et sémantiques dans le code, tâches à effectuer, etc.) et visualiser le modèle de données construit en ligne à partir du code .(fenêtre Outline). L'éditeur possède donc toutes les fonctionnalités de base qu'on peut attendre d'un éditeur de code.
5) Génération et personnalisation du code temps-réel
Une fois que l'utilisateur a défini l'architecture de contrôle de son application robotique, il peut générer le code source C correspondant. Pour cela l'éditeur propose une action particulière qui peut être accédée en fait : clic droit sur le projet à générer, puis en sélectionnant l'action « Generate All » (cf. figure 6). Cette action va générer l'intégralité des fichiers source C, des fichiers de compilation, auquels l'utilisateur pourra apporter une personnalisation.
Figure 6: Génération du code source

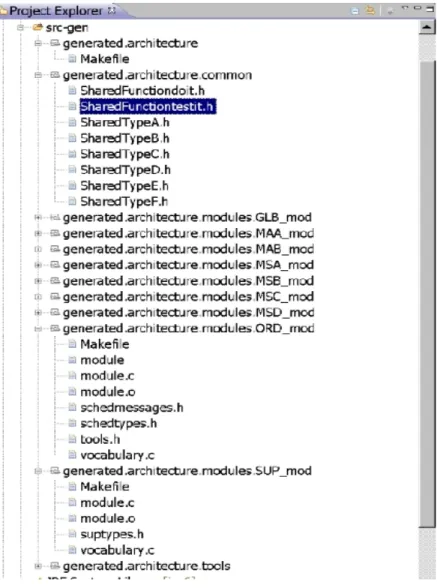

La génération de code va créer une arborescence dans le dossier src-gen du projet concerné. Cette arborescence suit la structure suivante (cf. fig. 7):
• le sous-dossier generated/architecture/ contient le fichier de compilation (Makefile) global de l'architecture qui permet de compiler et nettoyer les sources de l'architecture dans sa globalité, ainsi que d'exécuter et de terminer les exécutables des modules de l'architecture.
• le sous-dossier generated/architecture/common/ contient l'ensemble des fichiers relatifs aux types de données partagés par les modules (qui suivent la convention de nommage Shared<nom du type de donnée>.h) et aux fonctions utilisateurs (qui suivent la convention de nommage SharedFunction<nom de la fonction>.h).
• le sous-dossier generated/architecture/modules/ORD_mod/ contient le code source complet du module ordonnanceur, c'est-à-dire le code du module (fichier module.c) contenant notamment l'algorithme générique d'ordonnancement, la définition des types de données et constantes utilisées par le code générique (fichier schedtypes.h), un fichier de définition de fonction auxiliaires utilisées par les modules (fichier tools.h), le fichier définissant les types de données échangés entre le module ordonnanceur et les modules superviseurs (fichier schedmessages.h), le code de configuration de l'ordonnanceur spécifique à l'application robotique qui est généré à partir de la description de l'architecture (fichier vocabulary.c) et le fichier de compilation (Makefile) permettant de compiler / nettoyer le code source et d'exécuter ou terminer l'exécutable correspondant au module ordonnanceur.
• les sous-dossiers suivant la convention de nommage generated/architecture/modules/<nom module>_mod/ qui contiennent chacun la définition d'un module de la couche exécutive. Chaque dossier contient le fichier source du module concerné (fichier module.c) ainsi que le fichier de compilation (Makefile) permettant de compiler / nettoyer le code source et d'exécuter ou terminer l'exécutable correspondant au module.
• les sous-dossiers suivant la convention de nommage
generated/architecture/modules/<nom module superviseur>_mod/ qui contiennent chacun la définition d'un module superviseur. Chaque dossier contient le fichier source du module superviseur concerné (fichier module.c) qui contient notamment les algorithmes génériques du mécanisme de supervision, le fichier de compilation (Makefile) permettant de compiler / nettoyer le code source et d'exécuter ou terminer l'exécutable correspondant au module superviseur, le fichier générique de définition des types, variables et constantes utilisées en interne dans le module (fichier suptypes.h) et le fichier de configuration du superviseur qui est généré à partir de la description du superviseur (fichier vocabulary.c).
• le sous-dossier generated/architecture/tools/ qui contient l'ensemble des commandes utilisateur générée les modules de l'architecture. Chaque commande correspond à un fichier source C (qui suit la convention de nommage control<nom module>.c) définissant un exécutable et à un fichier de compilation dédié (qui suit la convention de nommage makecontrol<nom module>), soit deux fichiers par module. Un fichier de compilation global (fichier Makefile) permet de gérer la compilation globale des commandes. Ces commandes utilisateur permettent de contrôler l'exécution des modules dans une optique de test ou pour démarrer l'architecture (utilisation de la commande de contrôle du superviseur de plus haut niveau hiérarchique).
Pour l'utilisation de l'environnement ContrACT, il n'est pas nécessaire de comprendre l'intégralité du code généré. Il faut par contre comprendre quelles sont les possibilités de personnalisation du code source généré et quelles contraintes s'appliquent à cette personnalisation. Nous détaillons dans les sections suivantes les possibilités de personnalisation. Notons qu'aucune personnalisation de code ne peut être réalisée dans le code source des modules superviseurs et du module ordonnanceur, puisque le code de ces derniers est généré intégralement par l'outil à partir de la description de l'architecture.
5.1) Personnalisation des types de données
Chaque type de donné défini via le langage Cactal est traduit en un fichier d'entête C. L'exemple 9 montre le code généré pour le type de donnée TypeA. La génération de code a créé un structure de donnée C équivalente au type de donnée. Notons que les float en Cactal correspondent à des double en C, que les int en Cactal correspondent à des long en C et que
les string en Cactal correspondent à des tableau de 256 caractère (char [256]).
La génération de code a également généré un ensemble de fonctions nécessaires à la gestion de ces types de données au sein des superviseurs:
• Fonctions pour sérialiser ( serialize_TypeA) et dé-sérialiser (deserialize_TypeA ) la structure de donnée.
• Fonctions de test correspondant à chacun des opérateurs de base (==, !=, >, <, >=, <=) utilisables dans les superviseurs pour tester les variables.
• Fonction d'affectation (set_TypeA) correspondant à l'opérateur d'affectation (=) utilisé dans les superviseurs.
• Fonction d'impression (print_TypeA) de la variable du type considéré sur la sortie standard. • Fonction d'extraction (get_TypeA) de la valeur d'une variable depuis une chaine de
caractère, utilisé pour le passage d'argument depuis les commandes utilisateur.
#ifndef SHARED_TYPEA_H
#define SHARED_TYPEA_H
#include "tools.h"
//from here you can make new inclusions and definitions
/*PROTECTED REGION ID(protect_additionnal_import_TypeA) ENABLED START*/ //TODO
/*PROTECTED REGION END*/
typedef struct TypeA{
double i;
double j;
double k; } TypeA;
unsigned int serialize_TypeA(TypeA * arg, unsigned char * buffer);
unsigned int deserialize_TypeA(TypeA * arg, unsigned char* buffer);
int diff_TypeA(TypeA * arg1, TypeA * arg2);
int eq_TypeA(TypeA * arg1, TypeA * arg2);
int inf_TypeA(TypeA * arg1, TypeA * arg2);
int sup_TypeA(TypeA * arg1, TypeA * arg2);
int infeq_TypeA(TypeA * arg1, TypeA * arg2);
int supeq_TypeA(TypeA * arg1, TypeA * arg2);
void set_TypeA(TypeA * arg1, TypeA * arg2);
int get_TypeA(TypeA * arg, char* description);
void print_TypeA(TypeA * arg);
//from here you can declare new functions
/*PROTECTED REGION ID(protect_additionnal_decl_TypeA) ENABLED START*/ //TODO
/*PROTECTED REGION END*/ ...
Exemple 9 : extrait du code du fichier SharedTypeA.h généré à partir du type TypeA La première possibilité laissé à l'utilisateur est celle de déclarer de nouvelles fonctions associées à ce type de donnée. Pour cela, l'utilisateur doit placer le code de déclaration de nouvelles fonctions entre les balises /*PROTECTED REGION ID(protect_additionnal_decl_TypeA) ENABLED START*/ et /*PROTECTED REGION END*/. Ces balises servent à définir une région
